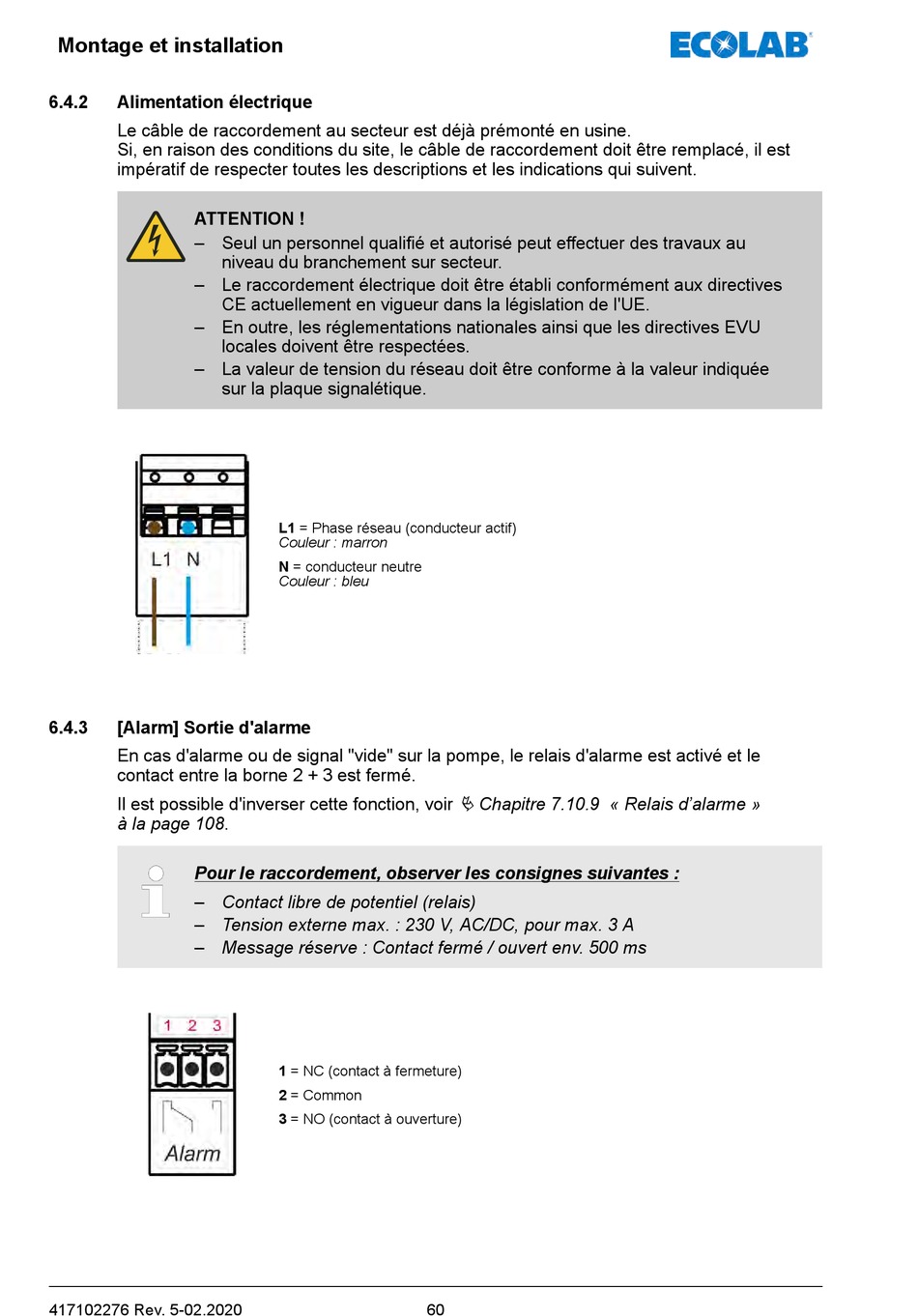

Montage et installation
6.4.2 Alimentation électrique
Le câble de raccordement au secteur est déjà prémonté en usine.
Si, en raison des conditions du site, le câble de raccordement doit être remplacé, il est
impératif de respecter toutes les descriptions et les indications qui suivent.
ATTENTION !
– Seul un personnel qualifié et autorisé peut effectuer des travaux au
niveau du branchement sur secteur.
– Le raccordement électrique doit être établi conformément aux directives
CE actuellement en vigueur dans la législation de l'UE.
– En outre, les réglementations nationales ainsi que les directives EVU
locales doivent être respectées.
– La valeur de tension du réseau doit être conforme à la valeur indiquée
sur la plaque signalétique.
6.4.3

[Alarm] Sortie d'alarme

En cas d'alarme ou de signal "vide" sur la pompe, le relais d'alarme est activé et le
contact entre la borne 2 + 3 est fermé.
Il est possible d'inverser cette fonction, voir
à la page 108.
Pour le raccordement, observer les consignes suivantes :
– Contact libre de potentiel (relais)
– Tension externe max. : 230 V, AC/DC, pour max. 3 A
– Message réserve : Contact fermé / ouvert env. 500 ms
417102276 Rev. 5-02.2020
L1 = Phase réseau (conducteur actif)
Couleur : marron
N = conducteur neutre
Couleur : bleu
1 = NC (contact à fermeture)
2 = Common
3 = NO (contact à ouverture)
60
Ä Chapitre 7.10.9 « Relais d'alarme »
