3.4 Générateur de vide
Le vide est généré par deux pompes à vide (12) fonctionnant sur batterie. La génération de vide est conçue
pour des charges lisses et étanches à l'aspiration.
Pour économiser de l'énergie , le générateur de vide s'arrête automatiquement dès que le vide de -680 mbar
est atteint. Le générateur de vide se remet automatiquement en marche dès que le vide descend en dessous
de -580 mbar.
DANGER
chute de la charge en raison d'un déréglage non autorisé de l'arrêt automatique du
générateur de vide
Blessures graves ou mort !
•
L'arrêt automatique du générateur de vide est réglé de manière optimale en usine et ne doit
pas être déréglé.

3.5 Plaques d'aspiration

La plaque d'aspiration n'est pas comprise dans la livraison. Elle sert à aspirer la charge. Le choix de la plaque
d'aspiration dépend de la charge (poids, géométrie et caractéristiques de la surface).
N'utiliser que des plaques à ventouses du fabricant
Probst sur lesquelles l'autocollant de charge indique
sans équivoque une charge maximale admissible pour
une dépression de -500 mbar. Si la situation n'est pas
claire, l'appareil de levage et la plaque d'aspiration ne
doivent en aucun cas être mis en service. Contacter
l'entreprise Probst !
Les plaques à ventouses standard ne sont pas adap-
tées à la manipulation de vitres.

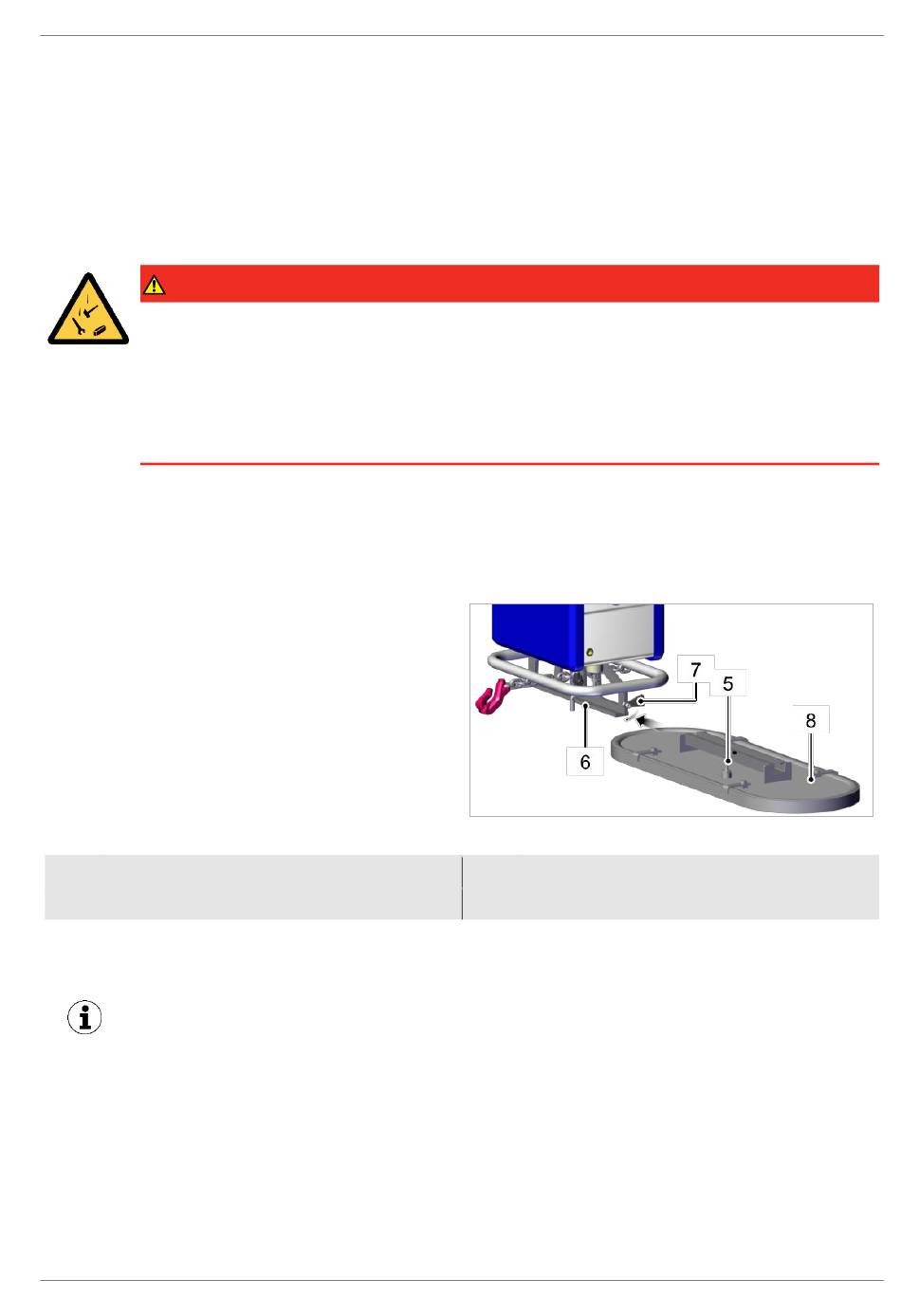

Raccord de vide
5
Rail de réception pour plaque d'aspiration
6
La plaque d'aspiration (8) est glissée sur le rail de réception (6) et bloquée par le verrou (7).
La charge maximale admissible de la plaque d'aspiration détermine la charge maximale admissi-
ble de l'ensemble de l'appareil de levage (voir la plaque de charge de la plaque d'aspiration).
FR - 30.30.01.04558 - 00 - 09/24
Verrou Plaque d'aspiration
7
Plaque d'aspiration
8
3 Description du produit
19 / 53
