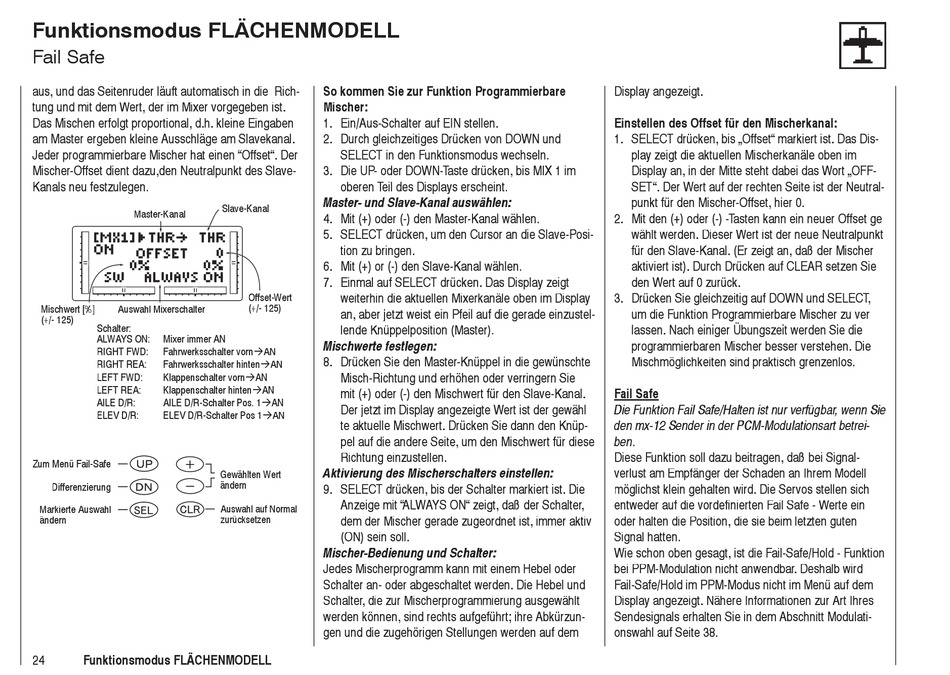

Fail Safe - GRAUPNER MX-12 - PROGRAMMATION Manual

Funktionsmodus FLÄCHENMODELL

Fail Safe

aus, und das Seitenruder läuft automatisch in die Rich-
tung und mit dem Wert, der im Mixer vorgegeben ist.
Das Mischen erfolgt proportional, d.h. kleine Eingaben
am Master ergeben kleine Ausschläge am Slavekanal.
Jeder programmierbare Mischer hat einen "Offset". Der
Mischer-Offset dient dazu,den Neutralpunkt des Slave-
Kanals neu festzulegen.
Master-Kanal
Mischwert [%] Auswahl Mixerschalter
(+/- 125)
Schalter:
ALWAYS ON: Mixer immer AN
RIGHT FWD: Fahrwerksschalter vornAN
RIGHT REA: Fahrwerksschalter hintenAN
LEFT FWD: Klappenschalter vornAN
LEFT REA: Klappenschalter hintenAN
AILE D/R: AILE D/R-Schalter Pos. 1AN
ELEV D/R: ELEV D/R-Schalter Pos 1AN
Zum Menü Fail-Safe
Differenzierung
Markierte Auswahl
ändern
24 Funktionsmodus FLÄCHENMODELL
So kommen Sie zur Funktion Programmierbare
Mischer:
1. Ein/Aus-Schalter auf EIN stellen.
2. Durch gleichzeitiges Drücken von DOWN und
SELECT in den Funktionsmodus wechseln.
3. Die UP- oder DOWN-Taste drücken, bis MIX 1 im
oberen Teil des Displays erscheint.
Master- und Slave-Kanal auswählen:
Slave-Kanal
4. Mit (+) oder (-) den Master-Kanal wählen.
5. SELECT drücken, um den Cursor an die Slave-Posi-
tion zu bringen.
6. Mit (+) or (-) den Slave-Kanal wählen.
7. Einmal auf SELECT drücken. Das Display zeigt
weiterhin die aktuellen Mixerkanäle oben im Display
Offset-Wert
(+/- 125)
an, aber jetzt weist ein Pfeil auf die gerade einzustel-
lende Knüppelposition (Master).
Mischwerte festlegen:
8. Drücken Sie den Master-Knüppel in die gewünschte
Misch-Richtung und erhöhen oder verringern Sie
mit (+) oder (-) den Mischwert für den Slave-Kanal.
Der jetzt im Display angezeigte Wert ist der gewähl
te aktuelle Mischwert. Drücken Sie dann den Knüp-
pel auf die andere Seite, um den Mischwert für diese
Richtung einzustellen.
Aktivierung des Mischerschalters einstellen:
Gewählten Wert
ändern
9. SELECT drücken, bis der Schalter markiert ist. Die
Anzeige mit "ALWAYS ON" zeigt, daß der Schalter,
Auswahl auf Normal
zurücksetzen dem der Mischer gerade zugeordnet ist, immer aktiv
(ON) sein soll.
Mischer-Bedienung und Schalter:
Jedes Mischerprogramm kann mit einem Hebel oder
Schalter an- oder abgeschaltet werden. Die Hebel und
Schalter, die zur Mischerprogrammierung ausgewählt
werden können, sind rechts aufgeführt; ihre Abkürzun-
gen und die zugehörigen Stellungen werden auf dem
Display angezeigt.
Einstellen des Offset für den Mischerkanal:
1. SELECT drücken, bis „Offset" markiert ist. Das Dis-
play zeigt die aktuellen Mischerkanäle oben im
Display an, in der Mitte steht dabei das Wort „OFF-
SET". Der Wert auf der rechten Seite ist der Neutral-
punkt für den Mischer-Offset, hier 0.
2. Mit den (+) oder (-) -Tasten kann ein neuer Offset ge
wählt werden. Dieser Wert ist der neue Neutralpunkt
für den Slave-Kanal. (Er zeigt an, daß der Mischer
aktiviert ist). Durch Drücken auf CLEAR setzen Sie
den Wert auf 0 zurück.
3. Drücken Sie gleichzeitig auf DOWN und SELECT,
um die Funktion Programmierbare Mischer zu ver
lassen. Nach einiger Übungszeit werden Sie die
programmierbaren Mischer besser verstehen. Die
Mischmöglichkeiten sind praktisch grenzenlos.
Fail Safe
Die Funktion Fail Safe/Halten ist nur verfügbar, wenn Sie
den mx-12 Sender in der PCM-Modulationsart betrei-
ben.
Diese Funktion soll dazu beitragen, daß bei Signal-
verlust am Empfänger der Schaden an Ihrem Modell
möglichst klein gehalten wird. Die Servos stellen sich
entweder auf die vordefinierten Fail Safe - Werte ein
oder halten die Position, die sie beim letzten guten
Signal hatten.
Wie schon oben gesagt, ist die Fail-Safe/Hold - Funktion
bei PPM-Modulation nicht anwendbar. Deshalb wird
Fail-Safe/Hold im PPM-Modus nicht im Menü auf dem
Display angezeigt. Nähere Informationen zur Art Ihres
Sendesignals erhalten Sie in dem Abschnitt Modulati-
onswahl auf Seite 38.
