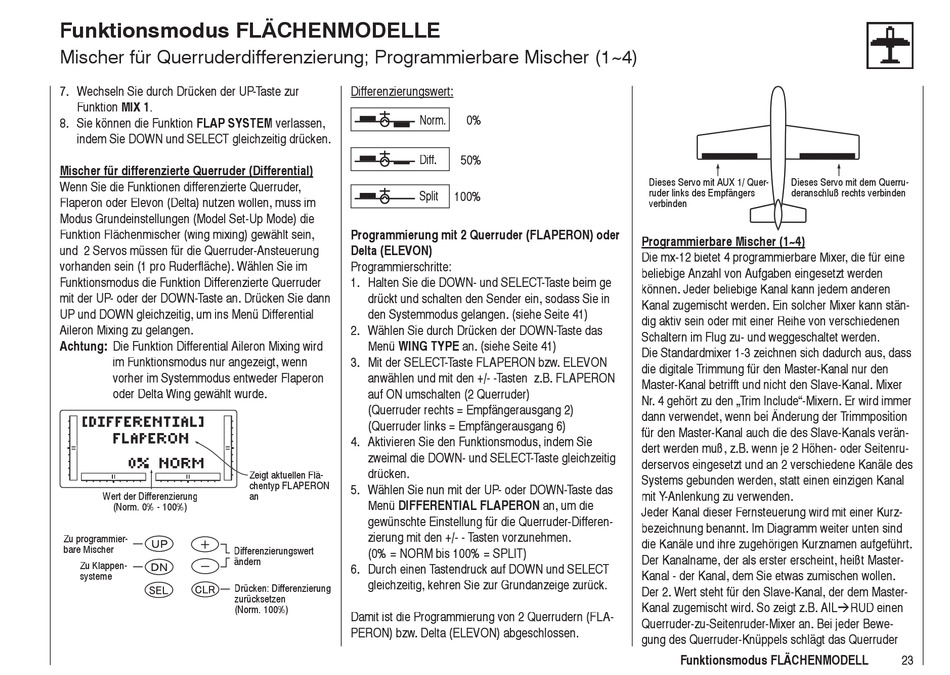

Funktionsmodus FLÄCHENMODELLE
Mischer für Querruderdifferenzierung; Programmierbare Mischer (1~4)
7. Wechseln Sie durch Drücken der UP-Taste zur
Funktion MIX 1.
8. Sie können die Funktion FLAP SYSTEM verlassen,
indem Sie DOWN und SELECT gleichzeitig drücken.
Mischer für differenzierte Querruder (Differential) Mischer für differenzierte Querruder (Differential)
Wenn Sie die Funktionen differenzierte Querruder,
Flaperon oder Elevon (Delta) nutzen wollen, muss im
Modus Grundeinstellungen (Model Set-Up Mode) die
Funktion Flächenmischer (wing mixing) gewählt sein,
und 2 Servos müssen für die Querruder-Ansteuerung
vorhanden sein (1 pro Ruderfläche). Wählen Sie im
Funktionsmodus die Funktion Differenzierte Querruder
mit der UP- oder der DOWN-Taste an. Drücken Sie dann
UP und DOWN gleichzeitig, um ins Menü Differential
Aileron Mixing zu gelangen.
Achtung: Die Funktion Differential Aileron Mixing wird
im Funktionsmodus nur angezeigt, wenn
vorher im Systemmodus entweder Flaperon
oder Delta Wing gewählt wurde.
Wert der Differenzierung
(Norm. 0% - 100%)
Zu programmier-
bare Mischer
Differenzierungswert
ändern
Zu Klappen-
systeme
Drücken: Differenzierung
zurücksetzen
(Norm. 100%)
Differenzierungswert: Differenzierungswert:
Norm.
Diff.
Split
Programmierung mit 2 Querruder (FLAPERON) oder
Delta (ELEVON)
Programmierschritte:
1. Halten Sie die DOWN- und SELECT-Taste beim ge
drückt und schalten den Sender ein, sodass Sie in
den Systemmodus gelangen. (siehe Seite 41)
2. Wählen Sie durch Drücken der DOWN-Taste das
Menü WING TYPE an. (siehe Seite 41)
3. Mit der SELECT-Taste FLAPERON bzw. ELEVON
anwählen und mit den +/- -Tasten z.B. FLAPERON
auf ON umschalten (2 Querruder)
(Querruder rechts = Empfängerausgang 2)
(Querruder links = Empfängerausgang 6)
4. Aktivieren Sie den Funktionsmodus, indem Sie
zweimal die DOWN- und SELECT-Taste gleichzeitig
drücken.
Zeigt aktuellen Flä-
chentyp FLAPERON
5. Wählen Sie nun mit der UP- oder DOWN-Taste das
an
Menü DIFFERENTIAL FLAPERON an, um die
gewünschte Einstellung für die Querruder-Differen-
zierung mit den +/- - Tasten vorzunehmen.
(0% = NORM bis 100% = SPLIT)
6. Durch einen Tastendruck auf DOWN und SELECT
gleichzeitig, kehren Sie zur Grundanzeige zurück.
Damit ist die Programmierung von 2 Querrudern (FLA-
PERON) bzw. Delta (ELEVON) abgeschlossen.
0%
50%
100%
Dieses Servo mit AUX 1/ Quer- Dieses Servo mit dem Querru-
ruder links des Empfängers deranschluß rechts verbinden
verbinden

Programmierbare Mischer (1~4)

Programmierbare Mischer (1~4)
Die mx-12 bietet 4 programmierbare Mixer, die für eine
beliebige Anzahl von Aufgaben eingesetzt werden
können. Jeder beliebige Kanal kann jedem anderen
Kanal zugemischt werden. Ein solcher Mixer kann stän-
dig aktiv sein oder mit einer Reihe von verschiedenen
Schaltern im Flug zu- und weggeschaltet werden.
Die Standardmixer 1-3 zeichnen sich dadurch aus, dass
die digitale Trimmung für den Master-Kanal nur den
Master-Kanal betrifft und nicht den Slave-Kanal. Mixer
Nr. 4 gehört zu den „Trim Include"-Mixern. Er wird immer
dann verwendet, wenn bei Änderung der Trimmposition
für den Master-Kanal auch die des Slave-Kanals verän-
dert werden muß, z.B. wenn je 2 Höhen- oder Seitenru-
derservos eingesetzt und an 2 verschiedene Kanäle des
Systems gebunden werden, statt einen einzigen Kanal
mit Y-Anlenkung zu verwenden.
Jeder Kanal dieser Fernsteuerung wird mit einer Kurz-
bezeichnung benannt. Im Diagramm weiter unten sind
die Kanäle und ihre zugehörigen Kurznamen aufgeführt.
Der Kanalname, der als erster erscheint, heißt Master-
Kanal - der Kanal, dem Sie etwas zumischen wollen.
Der 2. Wert steht für den Slave-Kanal, der dem Master-
Kanal zugemischt wird. So zeigt z.B. AILRUD einen
Querruder-zu-Seitenruder-Mixer an. Bei jeder Bewe-
gung des Querruder-Knüppels schlägt das Querruder
Funktionsmodus FLÄCHENMODELL 23
