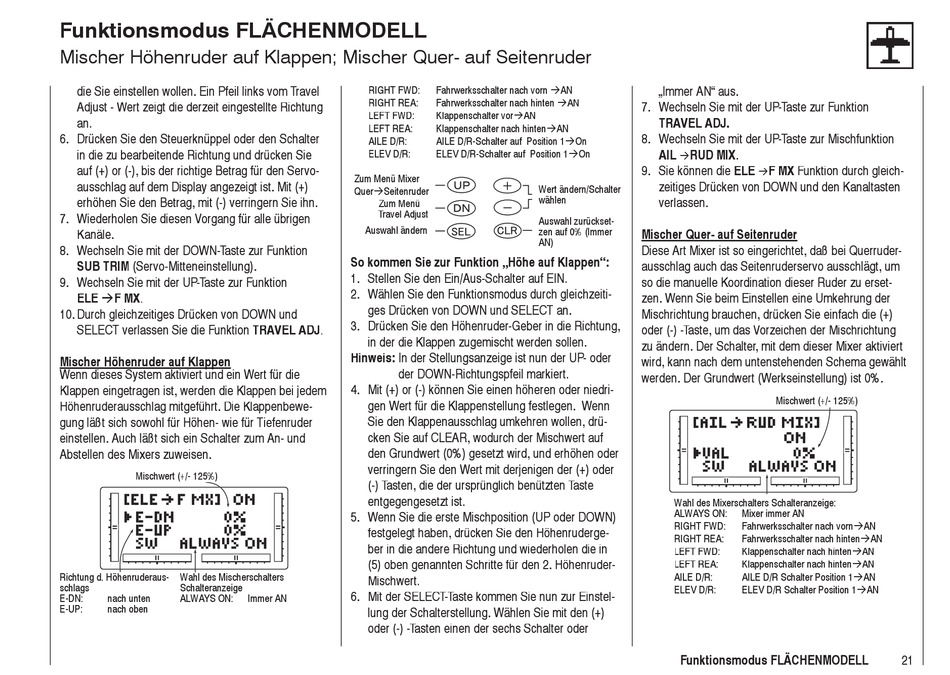

GRAUPNER MX-12 - PROGRAMMATION Manual page 21

Funktionsmodus FLÄCHENMODELL
Mischer Höhenruder auf Klappen; Mischer Quer- auf Seitenruder
die Sie einstellen wollen. Ein Pfeil links vom Travel
Adjust - Wert zeigt die derzeit eingestellte Richtung
an.
6. Drücken Sie den Steuerknüppel oder den Schalter
in die zu bearbeitende Richtung und drücken Sie
auf (+) or (-), bis der richtige Betrag für den Servo-
ausschlag auf dem Display angezeigt ist. Mit (+)
erhöhen Sie den Betrag, mit (-) verringern Sie ihn.
7. Wiederholen Sie diesen Vorgang für alle übrigen
Kanäle.
8. Wechseln Sie mit der DOWN-Taste zur Funktion
SUB TRIM (Servo-Mitteneinstellung).
9. Wechseln Sie mit der UP-Taste zur Funktion
ELE F MX.
10. Durch gleichzeitiges Drücken von DOWN und
SELECT verlassen Sie die Funktion TRAVEL ADJ.
Mischer Höhenruder auf Klappen Mischer Höhenruder auf Klappen
Wenn dieses System aktiviert und ein Wert für die
Klappen eingetragen ist, werden die Klappen bei jedem
Höhenruderausschlag mitgeführt. Die Klappenbewe-
gung läßt sich sowohl für Höhen- wie für Tiefenruder
einstellen. Auch läßt sich ein Schalter zum An- und
Abstellen des Mixers zuweisen.
Mischwert (+/- 125%) Mischwert (+/- 125%)
Richtung d. Höhenruderaus- Wahl des Mischerschalters
schlags Schalteranzeige
E-DN: nach unten ALWAYS ON:
E-UP: nach oben
RIGHT FWD:
RIGHT REA:
LEFT FWD:
LEFT REA:
AILE D/R:
ELEV D/R:
Zum Menü Mixer
QuerSeitenruder
Zum Menü
Travel Adjust
Auswahl ändern
So kommen Sie zur Funktion „Höhe auf Klappen":
1. Stellen Sie den Ein/Aus-Schalter auf EIN.
2. Wählen Sie den Funktionsmodus durch gleichzeiti-
ges Drücken von DOWN und SELECT an.
3. Drücken Sie den Höhenruder-Geber in die Richtung,
in der die Klappen zugemischt werden sollen.
Hinweis: In der Stellungsanzeige ist nun der UP- oder
der DOWN-Richtungspfeil markiert.
4. Mit (+) or (-) können Sie einen höheren oder niedri-
gen Wert für die Klappenstellung festlegen. Wenn
Sie den Klappenausschlag umkehren wollen, drü-
cken Sie auf CLEAR, wodurch der Mischwert auf
den Grundwert (0%) gesetzt wird, und erhöhen oder
verringern Sie den Wert mit derjenigen der (+) oder
(-) Tasten, die der ursprünglich benützten Taste
entgegengesetzt ist.
5. Wenn Sie die erste Mischposition (UP oder DOWN)
festgelegt haben, drücken Sie den Höhenruderge-
ber in die andere Richtung und wiederholen die in
(5) oben genannten Schritte für den 2. Höhenruder-
Mischwert.
6. Mit der SELECT-Taste kommen Sie nun zur Einstel-
Immer AN
lung der Schalterstellung. Wählen Sie mit den (+)
oder (-) -Tasten einen der sechs Schalter oder
Fahrwerksschalter nach vorn AN
Fahrwerksschalter nach hinten AN
Klappenschalter vorAN
Klappenschalter nach hintenAN
AILE D/R-Schalter auf Position 1On
ELEV D/R-Schalter auf Position 1On
Wert ändern/Schalter
wählen
Auswahl zurückset-
zen auf 0% (Immer
AN)
„Immer AN" aus.
7. Wechseln Sie mit der UP-Taste zur Funktion
TRAVEL ADJ.
8. Wechseln Sie mit der UP-Taste zur Mischfunktion
AIL RUD MIX.

9. Sie können die ELE F MX Funktion durch gleich-

zeitiges Drücken von DOWN und den Kanaltasten
verlassen.
Mischer Quer- auf Seitenruder Mischer Quer- auf Seitenruder
Diese Art Mixer ist so eingerichtet, daß bei Querruder-
ausschlag auch das Seitenruderservo ausschlägt, um
so die manuelle Koordination dieser Ruder zu erset-
zen. Wenn Sie beim Einstellen eine Umkehrung der
Mischrichtung brauchen, drücken Sie einfach die (+)
oder (-) -Taste, um das Vorzeichen der Mischrichtung
zu ändern. Der Schalter, mit dem dieser Mixer aktiviert
wird, kann nach dem untenstehenden Schema gewählt
werden. Der Grundwert (Werkseinstellung) ist 0%.
Mischwert (+/- 125%)
Wahl des Mixerschalters Schalteranzeige:
ALWAYS ON: Mixer immer AN
RIGHT FWD: Fahrwerksschalter nach vornAN
RIGHT REA: Fahrwerksschalter nach hintenAN
LEFT FWD: Klappenschalter nach hintenAN
LEFT REA: Klappenschalter nach hintenAN
AILE D/R: AILE D/R Schalter Position 1AN
ELEV D/R: ELEV D/R Schalter Position 1AN
Funktionsmodus FLÄCHENMODELL 21
