Funktionsmodus HUBSCHRAUBERMODELL
Pitchkurven
drücken Sie zuerst SELECT, um die Funktion NORM
zu markieren, und dann auf (+) od. (-), um die Funk-
tion STUNT anzuwählen. Führen Sie die Schritte 4
und 5 so oft aus, bis der Vorgang abgeschlossen ist.
7. Um die Kurven für den Gas Halten-Modus „H" ein-
zustellen, drücken Sie noch einmal auf AUF, bis „H"
angezeigt ist, und wiederholen Sie Schritte 4 und 5.
8. Durch Drücken der UP-Taste kommen Sie zur
Funktion REVO MX.
9. Durch Drücken der DOWN-Taste kommen Sie zur
Funktion THROTTLE CURVE.
10. Sie können die Funktion PITCH CURVE verlassen,
indem Sie gleichzeitig auf DOWN und SELECT
drücken.
Leistugsstellung
Grafik-Anzeige
Punkt
P-LOW : Stellung f. Mindest-Gas
P-1 : Knüppelstellung 1/4
P-MID : Knüppel in Mitte
P-3 : Knüppel in 3/4
P-HIGH : Vollgasstellung
* Position d. Punktes ist fest
Schwebepitch-Trimmung:
Die Schwebepitch-Trimmung funktioniert genau so wie
die Schwebegas-Trimmung. Sie ist nur in Betrieb, wenn
der Flugphasen-Schalter in Stellung NORMAL steht,
und ihre Funktion besteht darin, den Mittelteil der Kurve
auf- oder abwärts zu verschieben.
32 Funktionsmodus HUBSCHRAUBERMODELL
Gas
LOW MID
Gas
LOW MID

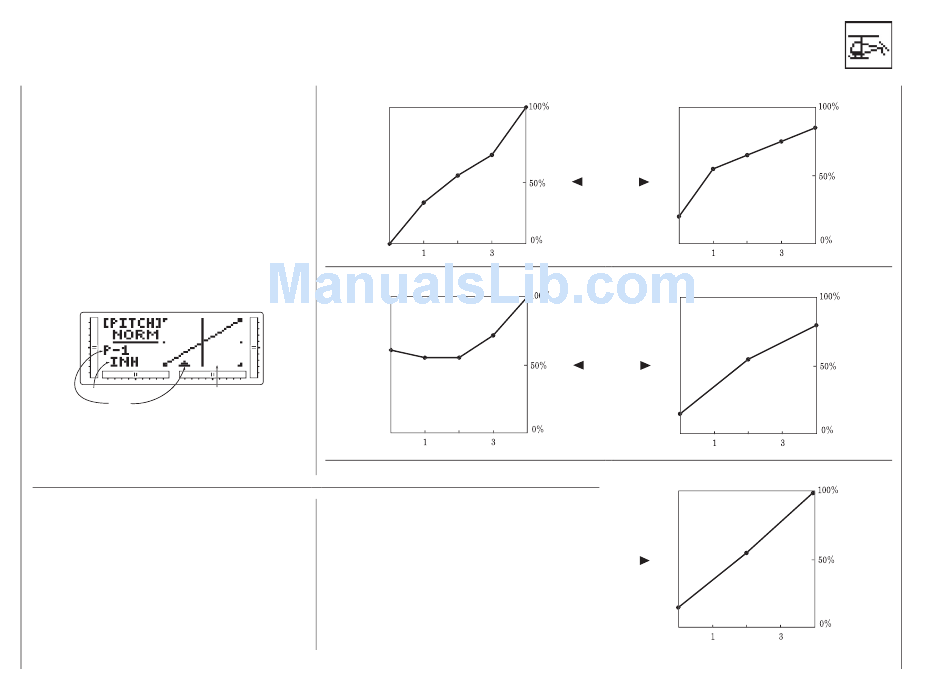

Beispiel für die Einstellung der Gas- und Pitchkurve
Ein Beispiel für die Einstellungen der Gas- und Pitchkur-
ve für Kunstflug sehen Sie weiter unten in Form einer
Grafik. Einzelne Abschnitte der Kurven können anders
aussehen, je nach den technischen Daten Ihres Helis.
In diesen Beispielen sind zum besseren Verständnis an-
derer Kurven die Schubwege für Gas Öffnen-Schließen
und für Autorotations-Pitchweg auf 0 bis 100 gesetzt.
Pitch
Normal Normal Normal
Schwebeflug Schwebeflug Schwebeflug
HIGH LOW
Pitch
Stunt 1 Stunt 1 Stunt 1
Kunstflug Kunstflug Kunstflug
HIGH LOW
Pitch
Auto- Auto- Auto-
rotation rotation rotation
LOW
MID HIGH
MID HIGH
MID HIGH
(INH)
(INH)
