Funktionsmodus

Sie gelangen in den Funktionsmodus, indem Sie die
UP- und SELECT-Tasten gleichzeitig gedrückt halten und
danach den Sender einschalten. In der Anzeige steht
nun das zuletzt aktive Programm. Durch Drücken der
UP- oder der DOWN-Taste durchlaufen Sie nacheinan-
der alle Funktionen entsprechend dem rechts gezeigten
Flußdiagramm. Sobald die passende Funktion ange-
zeigt ist, können Sie Veränderungen vornehmen, indem
Sie die (+) oder (-) Taste drücken. Zum Anwählen eines
anderen Kanals einer bestimmten Funktion drücken Sie
auf SELECT. Der Funktionsmodus wird für die Datenein-
gabe am häufigsten genutzt.

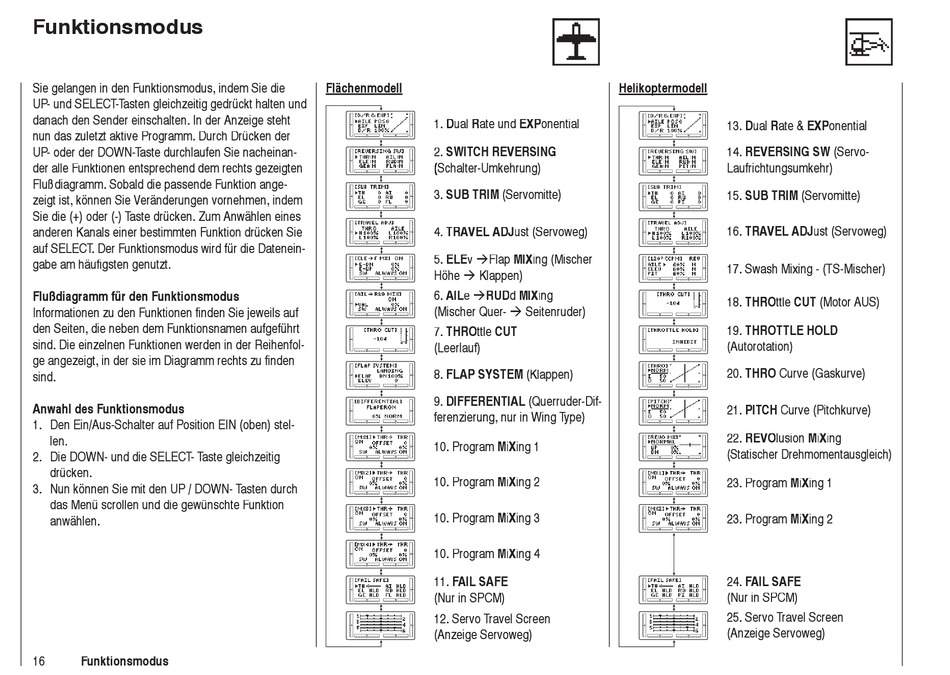

Flußdiagramm für den Funktionsmodus
Informationen zu den Funktionen finden Sie jeweils auf
den Seiten, die neben dem Funktionsnamen aufgeführt
sind. Die einzelnen Funktionen werden in der Reihenfol-
ge angezeigt, in der sie im Diagramm rechts zu finden
sind.
Anwahl des Funktionsmodus
1. Den Ein/Aus-Schalter auf Position EIN (oben) stel-
len.
2. Die DOWN- und die SELECT- Taste gleichzeitig
drücken.
3. Nun können Sie mit den UP / DOWN- Tasten durch
das Menü scrollen und die gewünschte Funktion
anwählen.
16 Funktionsmodus
Flächenmodell
1. Dual Rate und EXPonential
2. SWITCH REVERSING
(Schalter-Umkehrung)
3. SUB TRIM (Servomitte)
4. TRAVEL ADJust (Servoweg)
5. ELEv Flap MIXing (Mischer
Höhe  Klappen)
6. AILe RUDd MIXing
(Mischer Quer-  Seitenruder)
7. THROttle CUT
(Leerlauf)
8. FLAP SYSTEM (Klappen)
9. DIFFERENTIAL (Querruder-Dif-
ferenzierung, nur in Wing Type)
10. Program MiXing 1
10. Program MiXing 2
10. Program MiXing 3
10. Program MiXing 4
11. FAIL SAFE
(Nur in SPCM)
12. Servo Travel Screen
(Anzeige Servoweg)
Helikoptermodell Helikoptermodell
13. Dual Rate & EXPonential
14. REVERSING SW (Servo-
Laufrichtungsumkehr)
15. SUB TRIM (Servomitte)
16. TRAVEL ADJust (Servoweg)
17. Swash Mixing - (TS-Mischer)
18. THROttle CUT (Motor AUS)
19. THROTTLE HOLD
(Autorotation)
20. THRO Curve (Gaskurve)
21. PITCH Curve (Pitchkurve)
22. REVOlusion MiXing
(Statischer Drehmomentausgleich)
23. Program MiXing 1
23. Program MiXing 2
24. FAIL SAFE
(Nur in SPCM)
25. Servo Travel Screen
(Anzeige Servoweg)
