System-Modus
Leitwerkstyp-Auswahl
COM ELEV
In diesem Modus sind die Dual Rate-Werte für Quer-,
Seiten- und Höhenruder im Schalter ELEV D/R zusam-
mengefasst.
COM R-SW
In diesem Modus sind die Dual Rate-Werte für Quer-,
Seiten- und Höhenruder im oberen rechten (Klappen-)
Schalter zusammengefasst.
COM L-SW
In diesem Modus sind die Dual Rate-Werte für Quer-,
Seiten- und Höhenruder im oberen linken (Fahrwerks-)
Schalter zusammengefasst.
Fahrwerkskanal
LEFT SW (Voreinstellung LEFT SW ( Voreinstellung) )
Der Fahrwerkskanal wird mit dem linken oberen (Fahr-
werks-) Schalter bedient.
AILE D/R /R
Der Fahrwerkskanal wird mit dem Querruder-Dual Rate-
Schalter bedient.
ELEV D/R ELEV D/R
Der Fahrwerkskanal wird mit dem Höhenruder-Dual-
Rate-Schalter bedient.
INHIBIT
Der Fahrwerkskanal ist gesperrt und auf Mitte gesetzt,
er kann so als Slave-Kanal fürs Mischen fungieren.
RIGHT SW
Der Fahrwerkskanal wird mit dem rechten oberen Klap-
penschalter bedient.
Flugmodus
LEFT SW (Voreinstellung LEFT SW ( Voreinstellung) )
Der Flugmodus wird mit dem linken oberen (Fahrwerks-
) Schalter gewählt.
AILE D/R AILE D/R
Der Flugmodus wird mit dem Querruder-Dual-Rate-
Schalter gewählt.
ELEV D/R ELEV D/R
Der Flugmodus wird mit dem Höhenruder-Dual-Rate-
Schalter gewählt.
RIGHT SW
Der Flugmodus wird mit dem rechten oberen Schalter
gewählt.

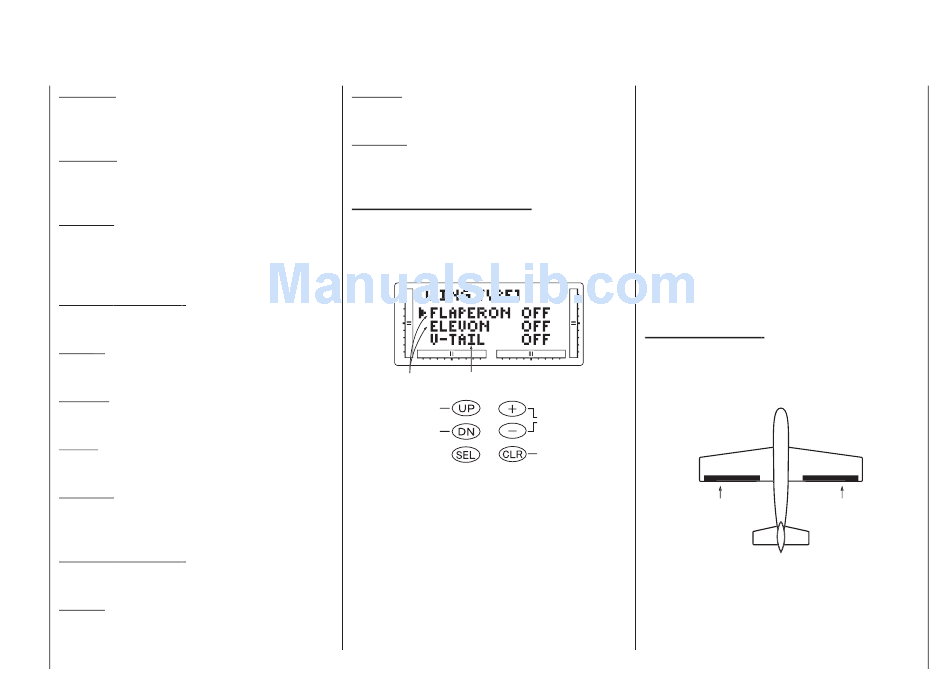

Leitwerkstyp Auswahl (Wing Type)

Leitwerkstyp Auswahl (Wing Type)
Sie können unter drei verschiedenen Leitwerkstypen
wählen; wählen Sie den, der am besten zu Ihrem Modell
passt.. Flaperon, Elevon und V-Leitwerk stehen hier zur
Verfügung und werden im folgenden besprochen.
Leitwerkstyp Leitwerkstyp Leitwerkstyp Leitwerkstyp
Anzeige V-Leitwerk
Zum Menü Model
Select
Zum Menü Schalter-
wahl
Definition der Leitwerkstypen
Normal
Wird für Flugmodelle benützt, bei denen ein Servo beide
Querruder ansteuert. Dieser Modus ist voreingestellt
und aktiviert, wenn die Typen Flaperon, Elevon und V-
Leitwerk abgeschaltet sind.
Flaperon
Wird benützt, wenn die Querruder durch zwei Servos
angesteuert werden. Als Flaperons können beide Quer-
ruder unabhängig voneinander angesteuert werden.
Zudem können sie so programmiert werden, dass
sie gleichsinnig ausschlagen und so als Klappen oder
Spoiler dienen.
Elevon
Wird für bestimmte Delta-Modelle benützt, bei denen die
Steuerflächen sowohl als Quer- als auch als Höhenru-
der arbeiten.
V-Leitwerk (V-Tail)
Für Flugmodelle mit V-Leitwerk.
Hinweis: Einige Funktionen sind nicht verfügbar, wenn
bestimmte Funktionen aktiviert sind. Wenn
Flaperon aktiviert ist, ist Elevon gesperrt.
Wenn Elevon aktiviert ist, sind sowohl Flape-
ron als auch V-Leitwerk gesperrt. Schließlich
ist Elevon ausgeschlossen, wenn V-Leitwerk
aktiviert ist.
Leitwerkstyp Flaperon Leitwerkstyp Flaperon
Flaperons ermöglichen es, die vorhandenen Querruder
als Klappen zu benutzen; sie können gleichsinnig als
Klappen nach oben oder nach unten gefahren werden,
bleiben aber als Querruder voll funktionsfähig.
Gewählten Typ an-
oder abschalten
Zurück zur Vorein-
stellung
Dieses Servo mit AUX 1/ Quer-
ruder links des Empfängers
verbinden
So arbeiten Sie mit dem Leitwerkstyp Flaperon:
1. Halten Sie DOWN und SELECT gleichzeitig ge-
drückt und stellen Sie dabei den Ein/Aus-Schalter
auf EIN, um in den Systemmodus zu kommen.
2. Drücken Sie auf UP oder DOWN, bis WING TYPE
oben im Display angezeigt wird.
Dieses Servo mit dem Querru-
deranschluß rechts verbinden
Systemmodus 41
