Funktionsmodus HUBSCHRAUBERMODELL
Pitchkurven
Hinweis: Änderungen am Gas-Trimmhebel wirken sich
nicht auf die Eingabewerte für einen der
Punkte auf der Gaskurve aus. Sie bewirken
nur Anpassungen der Stellung für die Leer-
laufdrehzahl.
Leistungsabgabe
Leistungsabgabe
Grafische Anzeige
PUNKT
PUNKT
P-LOW : Stellung f. Mind.Gas
P-3
: Knüppel 3/4-Gas
P-1
: Knüppel 1/4-Gas
P-HIGH : Vollgas
P-MID : Knüppel in Mitte
* Position d. Punkts ist festgelegt
Einstellungen für Schwebeflug-Gaseinstellung:
Der Schwebegas-Trimmhebel erhöht oder verringert die
Leistung des Motors für die 3 in der Mitte der Gaskurve
eingetragenen Punkte. Wie in der Grafik weiter unten
zu sehen ist, verschiebt die Schwebegas-Trimmung die
Kurve parallel zur ursprünglichen Kurve nach unten
oder oben. Das Verändern der Schwebegas-Trimmung
führt also nicht zu einer Änderung des ursprünglichen
Kurvenverlaufs.
Die Gastrimmung beeinflußt die Kurve wie gezeigt.
Der mit Hilfe der Schwebegas-Trimmung einstellbare
Bereich beträgt etwa +/- 9%.
Hinweis: Das Schwebegas hat keinen Einfluß auf die
Flugphasen-Schalterstellung 1.
Schwebegas-Trimmung
Arbeitsbereich (Parallel)
Arbeitsbereich (Parallel)
Arbeitsbereich
der Gastrimmung
P-LOW
P-MID
Gasknüppel

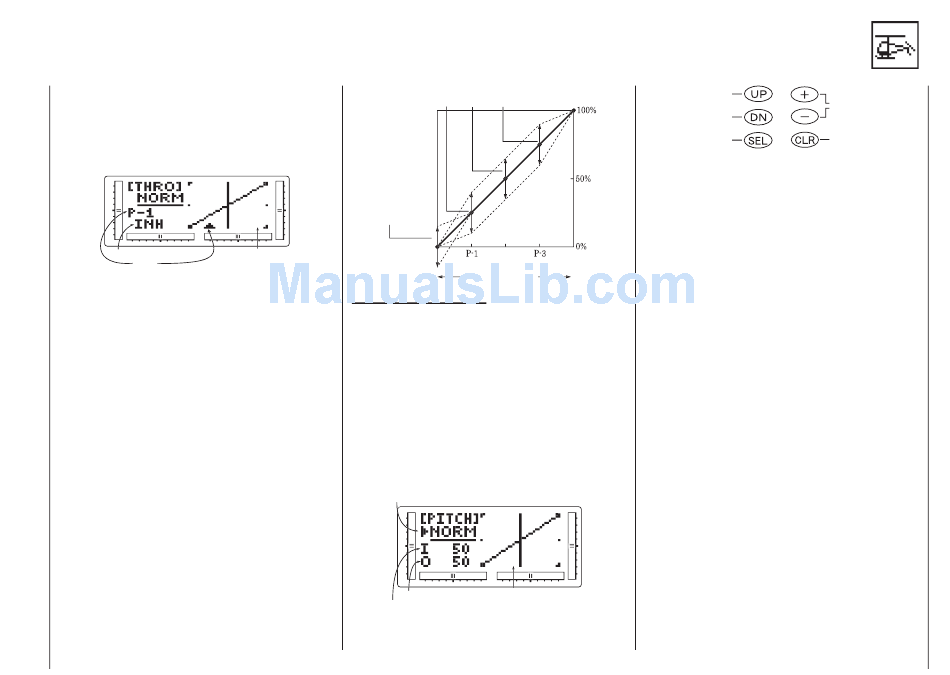

Pitchkurven (Pitch Curve)

Pitchkurven (Pitch Curve)
Das Einstellen der Pitchkurve geht ähnlich wie das
Einstellen der Gaskurve (s. oben). Die Pitchkurve
einzustellen wird Ihnen leichter fallen, wenn Sie den Ab-
schnitt zur Gaskurve gut verstanden haben. Es stehen
3 verschiedene, voneinander unabhängige Pitchkurven
zur Verfügung: Normal, Stunt (Kunstflug) und Hold
(Autorotation). Jede Kurve enthält 5 einstellbare Punkte:
LOW (niedrig) 1, MID (mittel) 3 und HIGH (hoch).
Achtung: Die Pitchkurve für die Funktion Autorotation
kann nur dann gesetzt werden, wenn dies im
System aktiviert ist.
Stellung des Flugmodus-Schalters
Leistungsstellung
Leistungsstellung
Graphische Anzeige
Knüppelstellung
Zum Menü Drehzahl-
Motorleistung
mischer
Zum Menü Gaskurve
Zu ändernde-
Funktion wählen
So kommen Sie zur Funktion Pitchkurve:
1. Ein/Aus-Schalter auf EIN stellen.
2. Wechseln Sie durch gleichzeitiges Drücken von AB
und SELECT in den Funktionsmodus.
3. Drücken Sie die UP- oder DOWN-Taste, bis PITCH
oben im Display erscheint.
P-HIGH
Hinweis: Wählen Sie NORM für Schwebeflug-Kurven
und STUNT für Kunstflug. In diesem Beispiel
werden wir uns speziell mit der Schwebeflug-
kurve befassen..
4. Wählen Sie den Punkt, den Sie ändern wollen, durch
Drücken der SELECT-Taste aus.
5. Mit (+) od. (-) erhöhen oder verringern Sie den Wert
des gewählten Kurvenpunkts. Der Wertebereich für
jeden Punkt geht von 0-100% in 0,5% - Schritten.
Achtung: In jeder Kurve ist als Werkseinstellung für die
Punkte 1 und 3, also bei 25% und 75%, der
Wert „INH" (versteckt) eingetragen, solange
keine anderen Punkte verändert werden.
Sobald Sie andere Punkte geändert haben,
nehmen auch diese Punkte neue Werte an,
bis eine gleichmäßige Kurve vorliegt. Wenn
Sie dies verhindern wollen, drücken Sie auf
SELECT, bis P-1 oder P-3 im rechten oberen
Teil des Displays angezeigt wird. Drücken Sie
auf (+) od. (-), um die Punkte 1 (25%) oder 3
(75%) zu aktivieren. Anschließend können
die Werte einer jeden Kurve durch erneutes
Drücken von (+) od. (-) angepasst werden.
6. Um die Kurven auf STUNT-Modus einzustellen,
Funktionsmodus HUBSCHRAUBERMODELL
Wert ändern/Schalter-
stellung
POS-Wert auf 0
zurücksetzen oder
Funktion sperren
31
