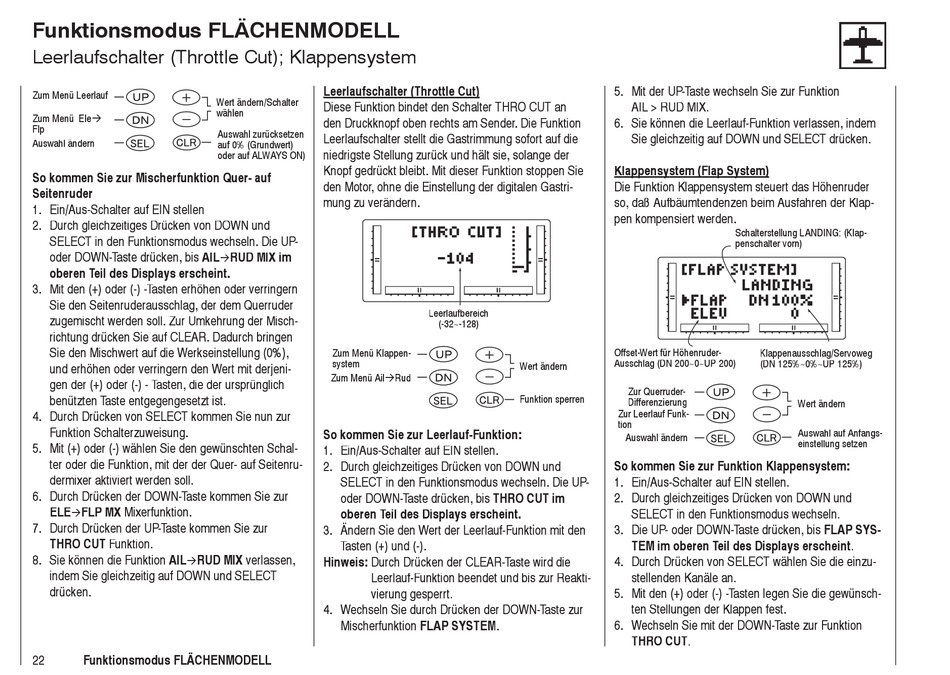

Funktionsmodus FLÄCHENMODELL
Leerlaufschalter (Throttle Cut); Klappensystem
Zum Menü Leerlauf
Zum Menü Ele
Flp
Auswahl ändern
So kommen Sie zur Mischerfunktion Quer- auf
Seitenruder
1. Ein/Aus-Schalter auf EIN stellen
2. Durch gleichzeitiges Drücken von DOWN und
SELECT in den Funktionsmodus wechseln. Die UP-
oder DOWN-Taste drücken, bis AIL
oberen Teil des Displays erscheint.
3. Mit den (+) oder (-) -Tasten erhöhen oder verringern
Sie den Seitenruderausschlag, der dem Querruder
zugemischt werden soll. Zur Umkehrung der Misch-
richtung drücken Sie auf CLEAR. Dadurch bringen
Sie den Mischwert auf die Werkseinstellung (0%),
und erhöhen oder verringern den Wert mit derjeni-
gen der (+) oder (-) - Tasten, die der ursprünglich
benützten Taste entgegengesetzt ist.
4. Durch Drücken von SELECT kommen Sie nun zur
Funktion Schalterzuweisung.
5. Mit (+) oder (-) wählen Sie den gewünschten Schal-
ter oder die Funktion, mit der der Quer- auf Seitenru-
dermixer aktiviert werden soll.
6. Durch Drücken der DOWN-Taste kommen Sie zur
ELE FLP MX Mixerfunktion.

7. Durch Drücken der UP-Taste kommen Sie zur
THRO CUT Funktion.
8. Sie können die Funktion AIL RUD MIX verlassen,

indem Sie gleichzeitig auf DOWN und SELECT
drücken.
22 Funktionsmodus FLÄCHENMODELL

Leerlaufschalter (Throttle Cut)

Leerlaufschalter (Throttle Cut)
Wert ändern/Schalter
Diese Funktion bindet den Schalter THRO CUT an
wählen
den Druckknopf oben rechts am Sender. Die Funktion
Auswahl zurücksetzen
Leerlaufschalter stellt die Gastrimmung sofort auf die
auf 0% (Grundwert)
niedrigste Stellung zurück und hält sie, solange der
oder auf ALWAYS ON)
Knopf gedrückt bleibt. Mit dieser Funktion stoppen Sie
den Motor, ohne die Einstellung der digitalen Gastri-
mung zu verändern.
RUD MIX im

Zum Menü Klappen-
system
Zum Menü AilRud
So kommen Sie zur Leerlauf-Funktion:
1. Ein/Aus-Schalter auf EIN stellen.
2. Durch gleichzeitiges Drücken von DOWN und
SELECT in den Funktionsmodus wechseln. Die UP-
oder DOWN-Taste drücken, bis THRO CUT im
oberen Teil des Displays erscheint.
3. Ändern Sie den Wert der Leerlauf-Funktion mit den
Tasten (+) und (-).
Hinweis: Durch Drücken der CLEAR-Taste wird die
Leerlauf-Funktion beendet und bis zur Reakti-
vierung gesperrt.
4. Wechseln Sie durch Drücken der DOWN-Taste zur
Mischerfunktion FLAP SYSTEM.
Leerlaufbereich
(-32~-128)
Wert ändern
Funktion sperren
5. Mit der UP-Taste wechseln Sie zur Funktion
AIL > RUD MIX.
6. Sie können die Leerlauf-Funktion verlassen, indem
Sie gleichzeitig auf DOWN und SELECT drücken.
Klappensy y stem (Flap System) Klappens stem (Flap System)
Die Funktion Klappensystem steuert das Höhenruder
so, daß Aufbäumtendenzen beim Ausfahren der Klap-
pen kompensiert werden.
Schalterstellung LANDING: (Klap-
penschalter vorn)
Offset-Wert für Höhenruder-
Klappenausschlag/Servoweg
Ausschlag (DN 200~0~UP 200) (DN 125%~0%~UP 125%)
Zur Querruder-
Differenzierung
Zur Leerlauf Funk-
tion
Auswahl ändern
So kommen Sie zur Funktion Klappensystem:
1. Ein/Aus-Schalter auf EIN stellen.
2. Durch gleichzeitiges Drücken von DOWN und
SELECT in den Funktionsmodus wechseln.
3. Die UP- oder DOWN-Taste drücken, bis FLAP SYS-
TEM im oberen Teil des Displays erscheint.
4. Durch Drücken von SELECT wählen Sie die einzu-
stellenden Kanäle an.
5. Mit den (+) oder (-) -Tasten legen Sie die gewünsch-
ten Stellungen der Klappen fest.
6. Wechseln Sie mit der DOWN-Taste zur Funktion
THRO CUT.
Wert ändern
Auswahl auf Anfangs-
einstellung setzen
