IT
Usura del profilo delle piastre
Come per l'allungamento delle catene,
effettuare un controllo al centro di ogni
parte uguale tramite un calibro a corsoio.
Oltre il valore mini (23,85 mm - 2% = 23,38
mm) [0,93 in -2% = 0,91 in],(20,60 mm - 2%
= 20,19 mm) [0,81 in -2% = 0,79 in], sostituire
la coppia di catene (consultare il concessio-
nario).
Usura degli assi sporgenti
Come per l'allungamento delle catene,
effettuare un controllo al centro di ogni
parte uguale tramite un calibro a corsoio.
Oltre il valore mini (110,70 mm - 2% = 108,48
mm) [4,35 in - 2% = 4,27 in], (70,50 mm -2%
= 69,09 mm) [2,77 in - 2 % = 2,72 in], (41,15
mm -2% = 40,83 mm) [ 1,62 in - 2 % = 1,6 in]
sostituire la coppia di catene (consultare il
concessionario).
- Oltre all'usura, le pressioni elevate fra il
profilo delle piastre e le pulegge, possono
provocare un ricalcamento di materiale
che provoca un blocco delle articolazioni;
anche in questo caso sostituire la coppia
di catene.
Allineamento delle spalle degli assi
sporgenti
Effettuare il controllo sull'intera lunghezza
delle catene.
- Forti frizioni fra le piastre e gli assi spor-
genti possono causare una rotazione di
questi ultimi nelle piastre esterne con
conseguente fuoriuscita dalla sede.
Se le spalle non sono allineate nel senso lon-
gitudinale della catena, sostituire la coppia di
catene (consultare il concessionario).

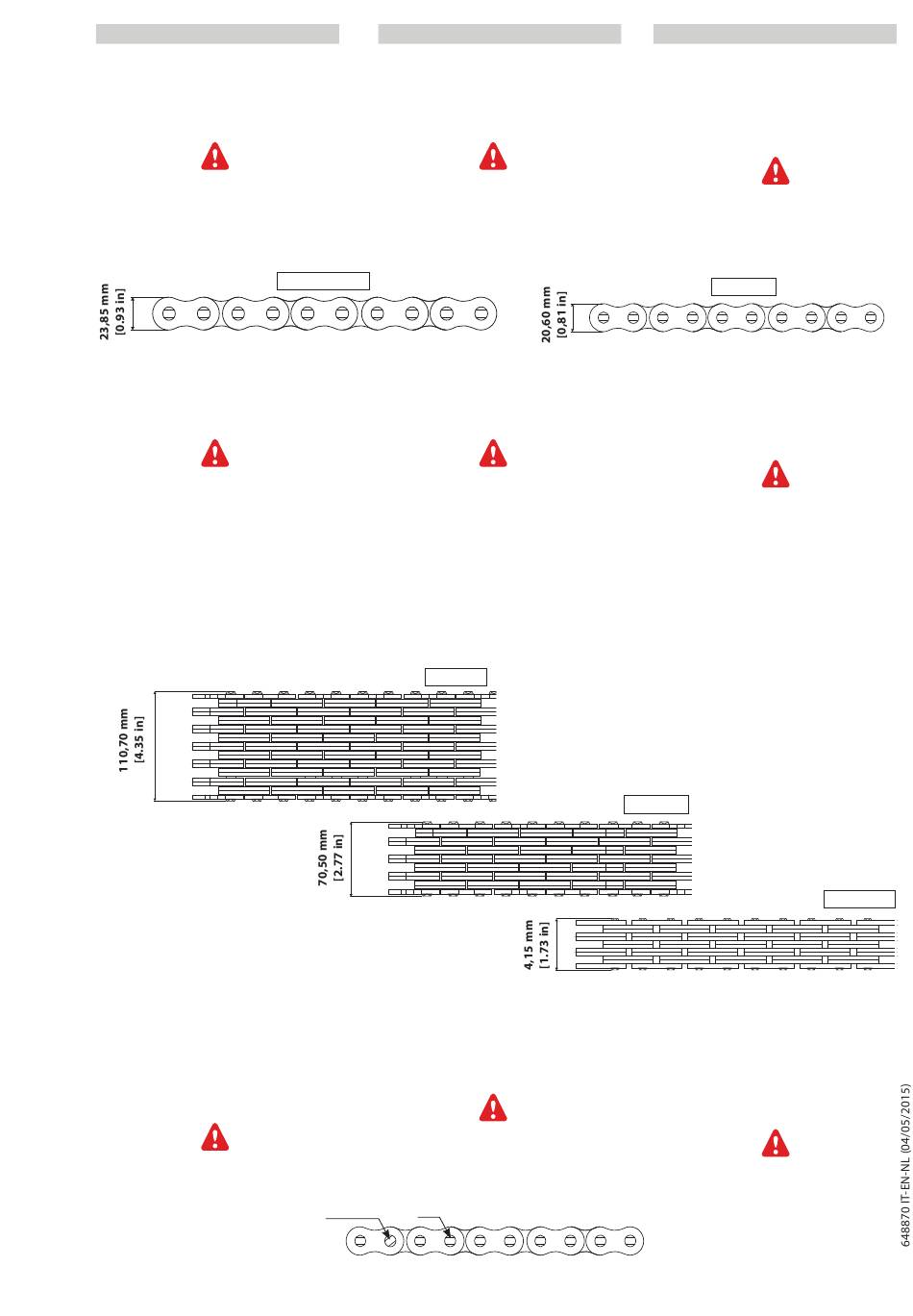

Side wear of plates
As for chain elongation, perform a check in
the middle of each section using a calliper
gauge.
If the dimension is less than the minimum
dimension (23,85 mm - 2% = 23,38 mm)
[0,93 in -2% = 0,91 in],(20,60 mm - 2% =
20,19 mm) [0,81 in -2% = 0,79 in], replace the
pair of chains (contact your dealer).
L1 - L2 (E9.1)
Extended pin wear
As for chain elongation, perform a check
in the middle of each section using a calli-
per gauge.
If the dimension is less than the minimum
dimension (110,70 mm - 2% = 108,48 mm)
[4,35 in - 2% = 4,27 in], (70,50 mm -2% =
69,09 mm) [2,77 in - 2 % = 2,72 in], (41,15
mm -2% = 40,83 mm) [ 1,62 in - 2 % = 1,6
in], replace the pair of chains (contact your
dealer).
- In addition to wear, the high pressures
between the side of the plates and the
pulleys may force out material, causing
the articulations to seize. Replace the pair
of chains in this case also.
L1 (E9.1)
Alignment of extended pin flats
Check the chains over their entire length.
- High friction between the plates and the
extended pins may cause the pins to turn
in the outer plates and thus come out of
their housing.
If the flats are not aligned in the longitudinal
direction of the chain, replace the pair of
chains (contact your dealer).
NON OK OK
EN
Slijtage van het profiel van de schijven
Net zoals bij het verlengen van de kettin-
gen, voer een controle uit in het midden
van elk gedeelte met behulp van een
schuifmaat.
Als de minimumwaarde overschreden wordt
0,91 in],(20,60 mm - 2% = 20,19 mm) [0,81 in
Slijtage van de uitstekende assen
Net zoals bij het verlengen van de kettin-
gen, voer een controle uit in het midden
van elk gedeelte met behulp van een
schuifmaat.
Als de minimumwaarde overschreden wordt
(110,70 mm - 2% = 108,48 mm) [4,35 in - 2%
= 4,27 in], (70,50 mm -2% = 69,09 mm) [2,77
in - 2 % = 2,72 in], (41,15 mm -2% = 40,83 mm)
[ 1,62 in - 2 % = 1,6 in], vervang de kettingen
(neem contact op met uw dealer).
- Naast slijtage kan de hoge druk tussen
L2 (E9.1)
Uitlijning van de achterkant van de uit-
stekende assen
Controleer de kettingen over de volledige
lengte.
- Hevige wrijving tussen de schijven en de
Als de achterkant niet uitgelijnd is in de leng-
te van de ketting, dient u de kettingen te ver-
L1 - L2 - L3 (E9.1)
3-65
NL
(23,85 mm - 2% = 23,38 mm) [0,93 in -2% =
-2% = 0,79 in], vervang de kettingen (neem
contact op met uw dealer).
L3 (E9.1)
het profiel van de schijven en de riem-
schijven het verzamelen van materiaal
tot gevolg hebben, wat de geledingen
blokkeert. Ook in dit geval dienen de ket-
tingen vervangen te worden.
uitstekende assen kan tot gevolg hebben
dat deze laatsten in de externe schijven
draaien en gevolg uit hun houder schie-
ten.
vangen (neem contact op met uw dealer).
L3 (E9.1)
