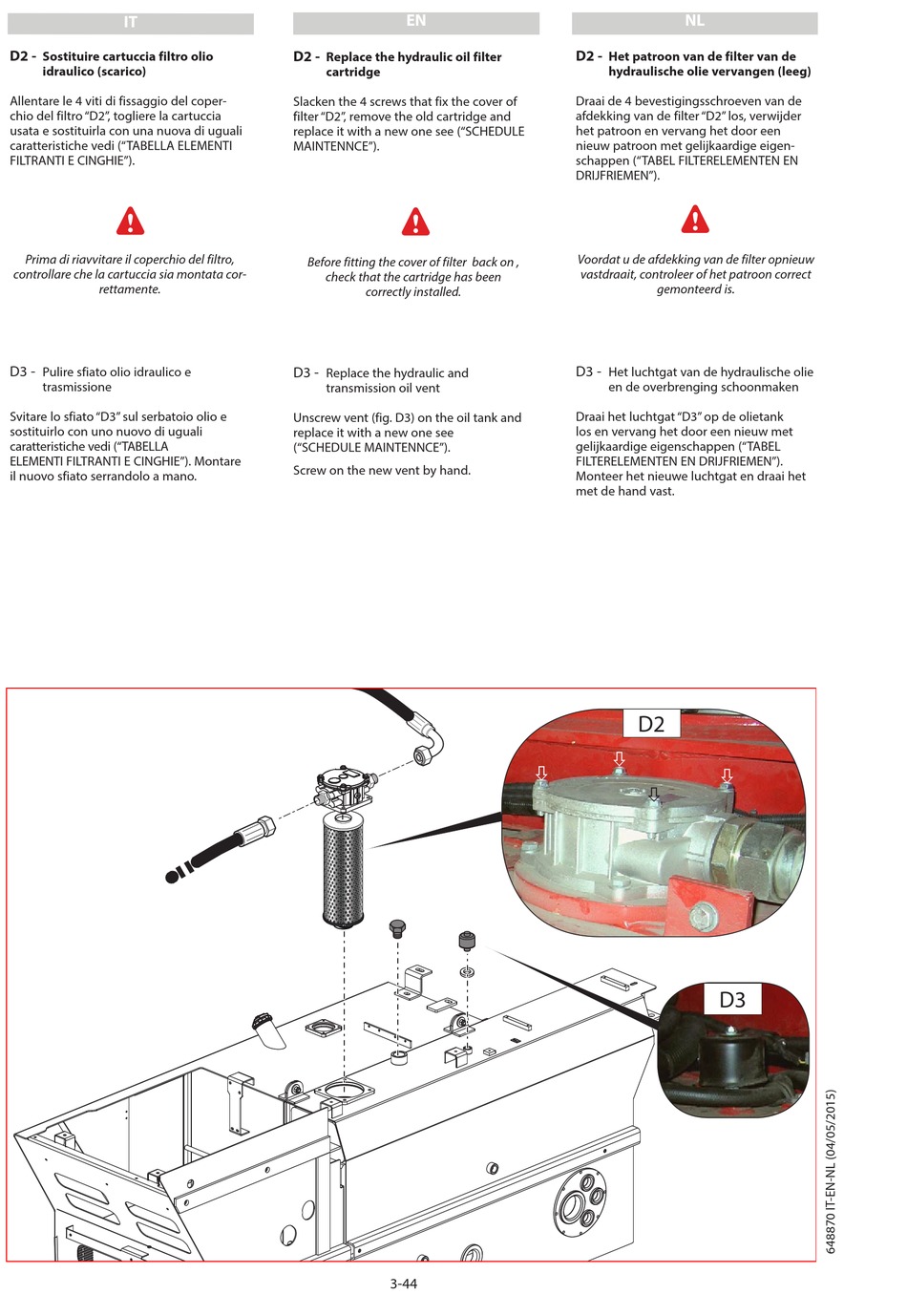

Manitou PRIVILEGE MRT-X 3255 PLUS Operator's Manual page 216

D2 -
Sostituire cartuccia filtro olio
idraulico (scarico)
Allentare le 4 viti di fissaggio del coper-
chio del filtro "D2", togliere la cartuccia
usata e sostituirla con una nuova di uguali
caratteristiche vedi ("TABELLA ELEMENTI
FILTRANTI E CINGHIE").
Prima di riavvitare il coperchio del filtro,
controllare che la cartuccia sia montata cor-
rettamente.
D3 -
Pulire sfiato olio idraulico e
trasmissione
Svitare lo sfiato "D3" sul serbatoio olio e
sostituirlo con uno nuovo di uguali
caratteristiche vedi ("TABELLA
ELEMENTI FILTRANTI E CINGHIE"). Montare
il nuovo sfiato serrandolo a mano.
EN
D2 -
Replace the hydraulic oil filter
cartridge
Slacken the 4 screws that fix the cover of
filter "D2", remove the old cartridge and
replace it with a new one see ("SCHEDULE
MAINTENNCE").
Before fitting the cover of filter back on ,
check that the cartridge has been
correctly installed.
D3 -
Replace the hydraulic and
transmission oil vent
Unscrew vent (fig. D3) on the oil tank and
replace it with a new one see
("SCHEDULE MAINTENNCE").
Screw on the new vent by hand.
3-44
NL
D2 -
Het patroon van de filter van de
hydraulische olie vervangen (leeg)
Draai de 4 bevestigingsschroeven van de
afdekking van de filter "D2" los, verwijder
het patroon en vervang het door een
nieuw patroon met gelijkaardige eigen-
schappen ("TABEL FILTERELEMENTEN EN
DRIJFRIEMEN").
Voordat u de afdekking van de filter opnieuw
vastdraait, controleer of het patroon correct
gemonteerd is.
D3 -
Het luchtgat van de hydraulische olie
en de overbrenging schoonmaken
Draai het luchtgat "D3" op de olietank
los en vervang het door een nieuw met
gelijkaardige eigenschappen ("TABEL
FILTERELEMENTEN EN DRIJFRIEMEN").
Monteer het nieuwe luchtgat en draai het
met de hand vast.
D2
ò
ò
ò
ò
D3
