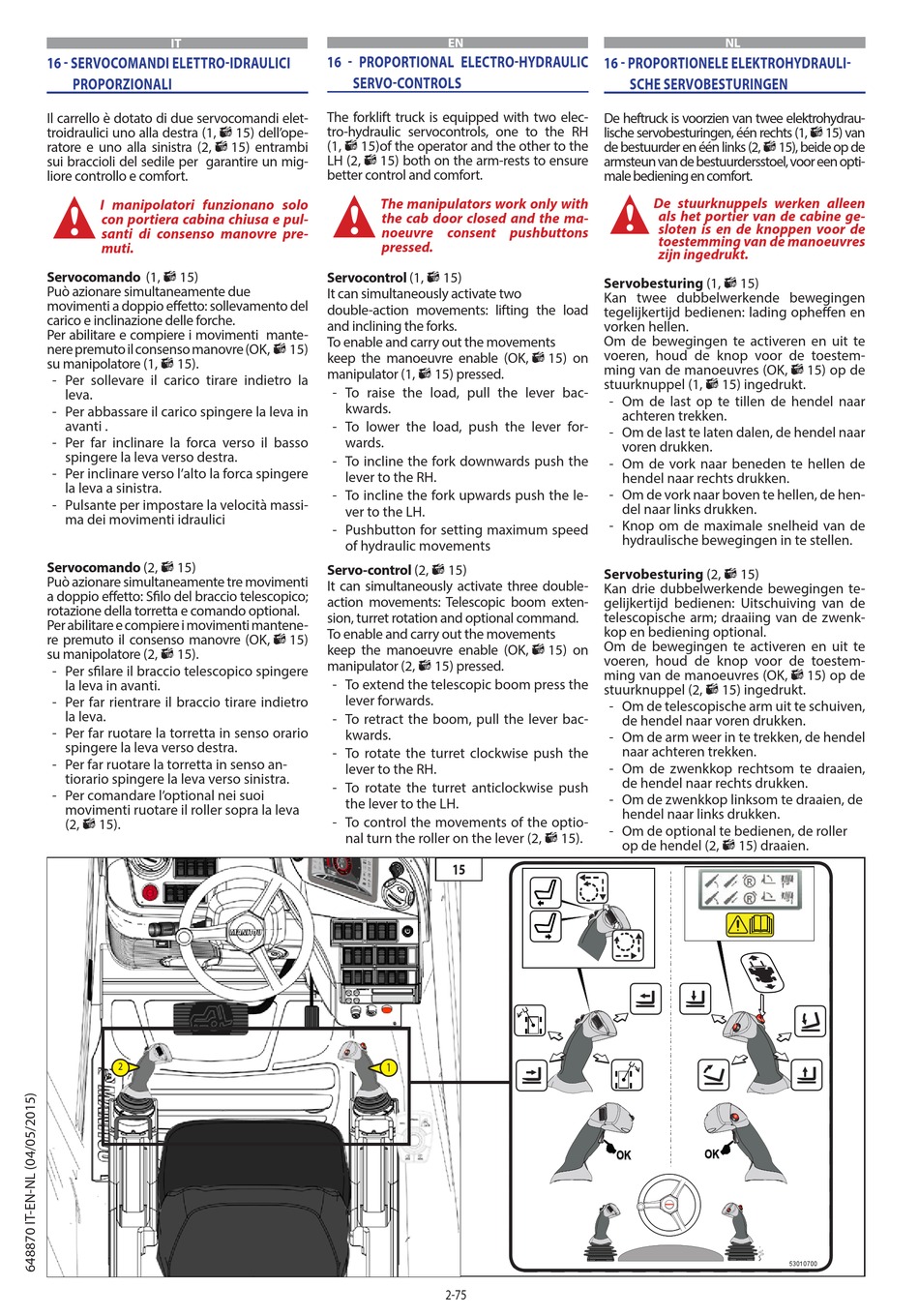

Manitou PRIVILEGE MRT-X 3255 PLUS Operator's Manual page 125

IT
16 - SERVOCOMANDI ELETTRO-IDRAULICI
PROPORZIONALI
Il carrello è dotato di due servocomandi elet-

troidraulici uno alla destra (1,

ratore e uno alla sinistra (2,
p
sui braccioli del sedile per garantire un mig-
liore controllo e comfort.
I manipolatori funzionano solo
con portiera cabina chiusa e pul-
santi di consenso manovre pre-
muti.

Servocomando (1,
15)
Può azionare simultaneamente due
movimenti a doppio effetto: sollevamento del
carico e inclinazione delle forche.
Per abilitare e compiere i movimenti mante-
nere premuto il consenso manovre (OK,

su manipolatore (1, 15).
- Per sollevare il carico tirare indietro la
leva.
- Per abbassare il carico spingere la leva in
avanti .
- Per far inclinare la forca verso il basso
spingere la leva verso destra.
- Per inclinare verso l'alto la forca spingere
la leva a sinistra.
- Pulsante per impostare la velocità massi-
ma dei movimenti idraulici

Servocomando (2,
15)
Può azionare simultaneamente tre movimenti
a doppio effetto: Sfilo del braccio telescopico;
rotazione della torretta e comando optional.
Per abilitare e compiere i movimenti mantene-
re premuto il consenso manovre (OK,

su manipolatore (2, 15).
- Per sfilare il braccio telescopico spingere
la leva in avanti.
- Per far rientrare il braccio tirare indietro
la leva.
- Per far ruotare la torretta in senso orario
spingere la leva verso destra.
- Per far ruotare la torretta in senso an-
tiorario spingere la leva verso sinistra.
- Per comandare l'optional nei suoi
movimenti ruotare il roller sopra la leva

(2, 15).
2
16 - PROPORTIONAL ELECTRO-HYDRAULIC
SERVO-CONTROLS
The forklift truck is equipped with two elec-
tro-hydraulic servocontrols, one to the RH
15) dell'ope-

(1, 15)of the operator and the other to the
15) entrambi

LH (2, p 15) both on the arm-rests to ensure
better control and comfort.
The manipulators work only with
the cab door closed and the ma-
noeuvre consent pushbuttons
pressed.
Servocontrol (1,
It can simultaneously activate two
double-action movements: lifting the load
and inclining the forks.
To enable and carry out the movements

15)
keep the manoeuvre enable (OK,
manipulator (1,
- To raise the load, pull the lever bac-
kwards.
- To lower the load, push the lever for-
wards.
- To incline the fork downwards push the
lever to the RH.
- To incline the fork upwards push the le-
ver to the LH.
- Pushbutton for setting maximum speed
of hydraulic movements
Servo-control (2,
It can simultaneously activate three double-
action movements: Telescopic boom exten-
sion, turret rotation and optional command.
To enable and carry out the movements

15)
keep the manoeuvre enable (OK,
manipulator (2,
- To extend the telescopic boom press the
lever forwards.
- To retract the boom, pull the lever bac-
kwards.
- To rotate the turret clockwise push the
lever to the RH.
- To rotate the turret anticlockwise push
the lever to the LH.
- To control the movements of the optio-
nal turn the roller on the lever (2,
1
EN

15)

15) on

15) pressed.

15)

15) on

15) pressed.

15).
15
2-75
NL
16 - PROPORTIONELE ELEKTROHYDRAULI-
SCHE SERVOBESTURINGEN
De heftruck is voorzien van twee elektrohydrau-
lische servobesturingen, één rechts (1,

de bestuurder en één links (2,
armsteun van de bestuurdersstoel, voor een opti-
p
male bediening en comfort.
De stuurknuppels werken alleen
als het portier van de cabine ge-
sloten is en de knoppen voor de
toestemming van de manoeuvres
zijn ingedrukt.

Servobesturing (1, 15)
Kan twee dubbelwerkende bewegingen
tegelijkertijd bedienen: lading opheffen en
vorken hellen.
Om de bewegingen te activeren en uit te
voeren, houd de knop voor de toestem-
ming van de manoeuvres (OK,

stuurknuppel (1, 15) ingedrukt.
- Om de last op te tillen de hendel naar
achteren trekken.
- Om de last te laten dalen, de hendel naar
voren drukken.
- Om de vork naar beneden te hellen de
hendel naar rechts drukken.
- Om de vork naar boven te hellen, de hen-
del naar links drukken.
- Knop om de maximale snelheid van de
hydraulische bewegingen in te stellen.

Servobesturing (2, 15)
Kan drie dubbelwerkende bewegingen te-
gelijkertijd bedienen: Uitschuiving van de
telescopische arm; draaiing van de zwenk-
kop en bediening optional.
Om de bewegingen te activeren en uit te
voeren, houd de knop voor de toestem-
ming van de manoeuvres (OK,

stuurknuppel (2, 15) ingedrukt.
- Om de telescopische arm uit te schuiven,
de hendel naar voren drukken.
- Om de arm weer in te trekken, de hendel
naar achteren trekken.
- Om de zwenkkop rechtsom te draaien,
de hendel naar rechts drukken.
- Om de zwenkkop linksom te draaien, de
hendel naar links drukken.
- Om de optional te bedienen, de roller

op de hendel (2, 15) draaien.
OK
OK

15) van
15), beide op de

15) op de

15) op de
53010700
