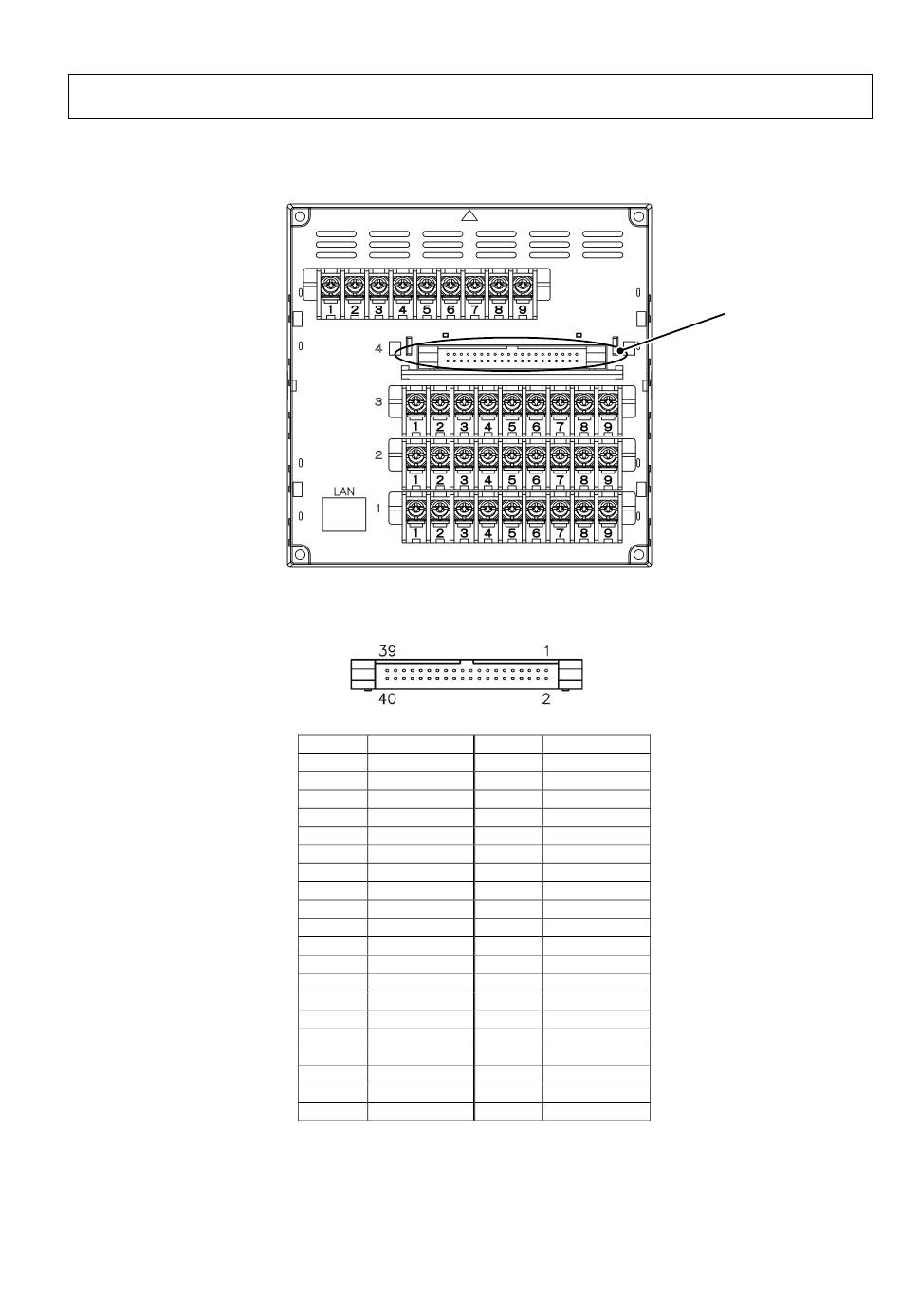

4.6 Wiring for DI/DO (Option)

DI/DO becomes a connector joint.
[Pin array]
Pin No. Signal name
1 DI1
2 DI2
3 DI3
4 DI4
5 DI5
6 DI6
7 DI7
8 DI8
9 DI9
10 NC
11 NC
12 NC
13 DI_COM
14 DI_COM
15 DI_COM
16 DI_COM
17 DI_COM
18 DI_COM
19 DI_COM
20 DI_COM
4-5
Pin No. Signal name
21 DO1
22 DO2
23 DO3
24 DO4
25 DO5
26 DO6
27 DO7
28 DO8
29 DO9
30 DO10
31 DO11
32 DO12
33 DO_COM
34 DO_COM
35 DO_COM
36 DO_COM
37 DO_COM
38 DO_COM
39 DO_COM
40 DO_COM
DI/DO connector
