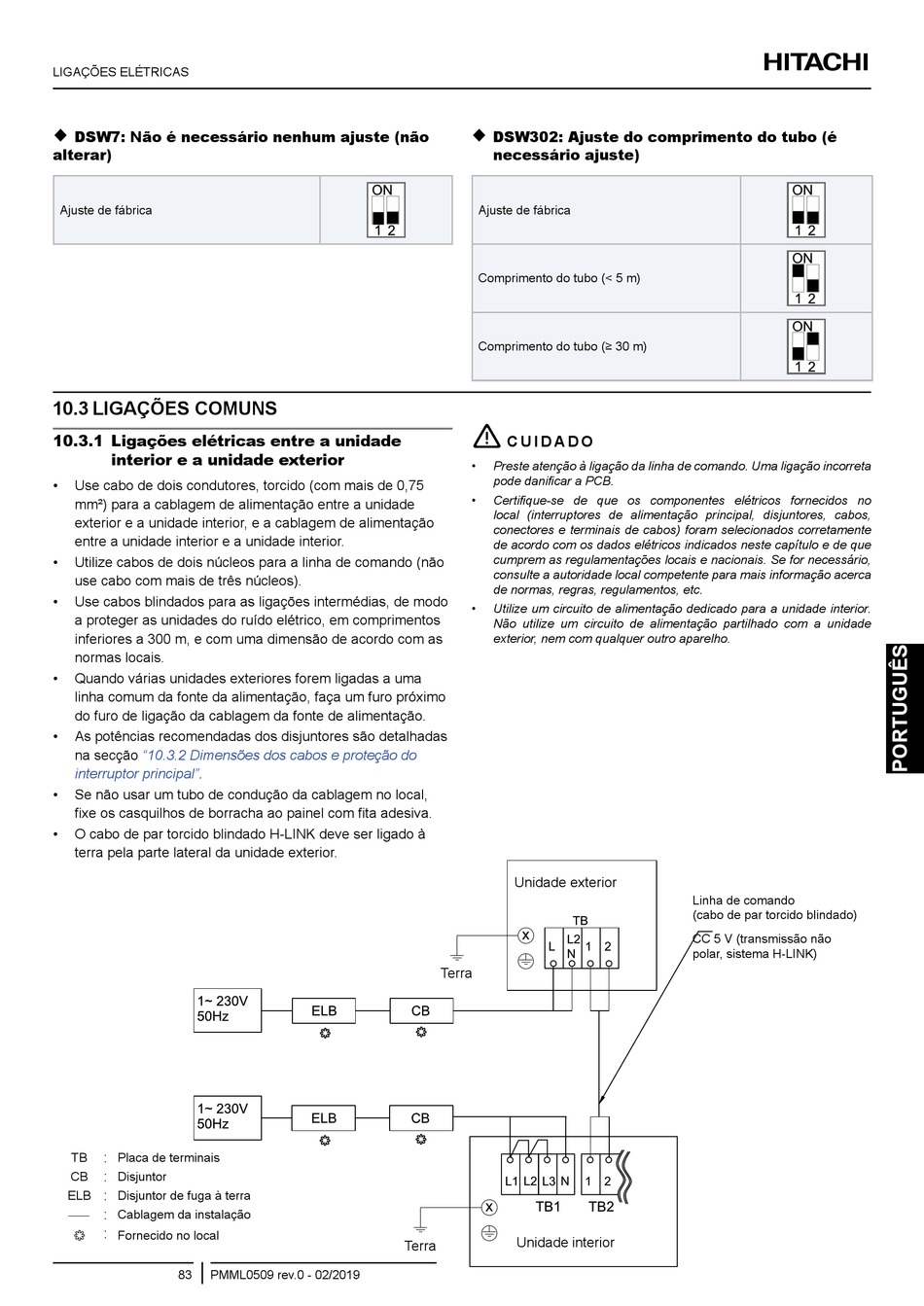

Hitachi RAS-2WHVRP Instruction Manual page 95

LIGAçõES ELÉTRICAS

DSW7: Não é necessário nenhum ajuste (não
alterar)
Ajuste de fábrica
10.3 lIgAÇÕES COMUNS
10.3.1 Ligações elétricas entre a unidade
interior e a unidade exterior
• Use cabo de dois condutores, torcido (com mais de 0,75
mm²) para a cablagem de alimentação entre a unidade
exterior e a unidade interior, e a cablagem de alimentação
entre a unidade interior e a unidade interior.
• Utilize cabos de dois núcleos para a linha de comando (não
use cabo com mais de três núcleos).
• Use cabos blindados para as ligações intermédias, de modo
a proteger as unidades do ruído elétrico, em comprimentos
inferiores a 300 m, e com uma dimensão de acordo com as
normas locais.
• Quando várias unidades exteriores forem ligadas a uma
linha comum da fonte da alimentação, faça um furo próximo
do furo de ligação da cablagem da fonte de alimentação.
• As potências recomendadas dos disjuntores são detalhadas
na secção "10.3.2 Dimensões dos cabos e proteção do
interruptor principal".
• Se não usar um tubo de condução da cablagem no local,
fixe os casquilhos de borracha ao painel com fita adesiva.
• O cabo de par torcido blindado H-LINK deve ser ligado à
terra pela parte lateral da unidade exterior.
:
TB Placa de terminais
:
CB Disjuntor
:
ELB Disjuntor de fuga à terra
:
Cablagem da instalação
:
Fornecido no local
83 PMML0509 rev.0 - 02/2019

DSW302: Ajuste do comprimento do tubo (é
necessário ajuste)
Ajuste de fábrica
Comprimento do tubo (< 5 m)
Comprimento do tubo (≥ 30 m)
!
C U I D A D O
• Preste atenção à ligação da linha de comando. Uma ligação incorreta
pode danificar a PCB.
• Certifique-se de que os componentes elétricos fornecidos no
local (interruptores de alimentação principal, disjuntores, cabos,
conectores e terminais de cabos) foram selecionados corretamente
de acordo com os dados elétricos indicados neste capítulo e de que
cumprem as regulamentações locais e nacionais. Se for necessário,
consulte a autoridade local competente para mais informação acerca
de normas, regras, regulamentos, etc.
• Utilize um circuito de alimentação dedicado para a unidade interior.
Não utilize um circuito de alimentação partilhado com a unidade
exterior, nem com qualquer outro aparelho.
Unidade exterior
x
Terra
x
Unidade interior
Terra
Linha de comando
(cabo de par torcido blindado)
CC 5 V (transmissão não
polar, sistema H-LINK)
