ELEKTRISK LEDNINGSFØRING

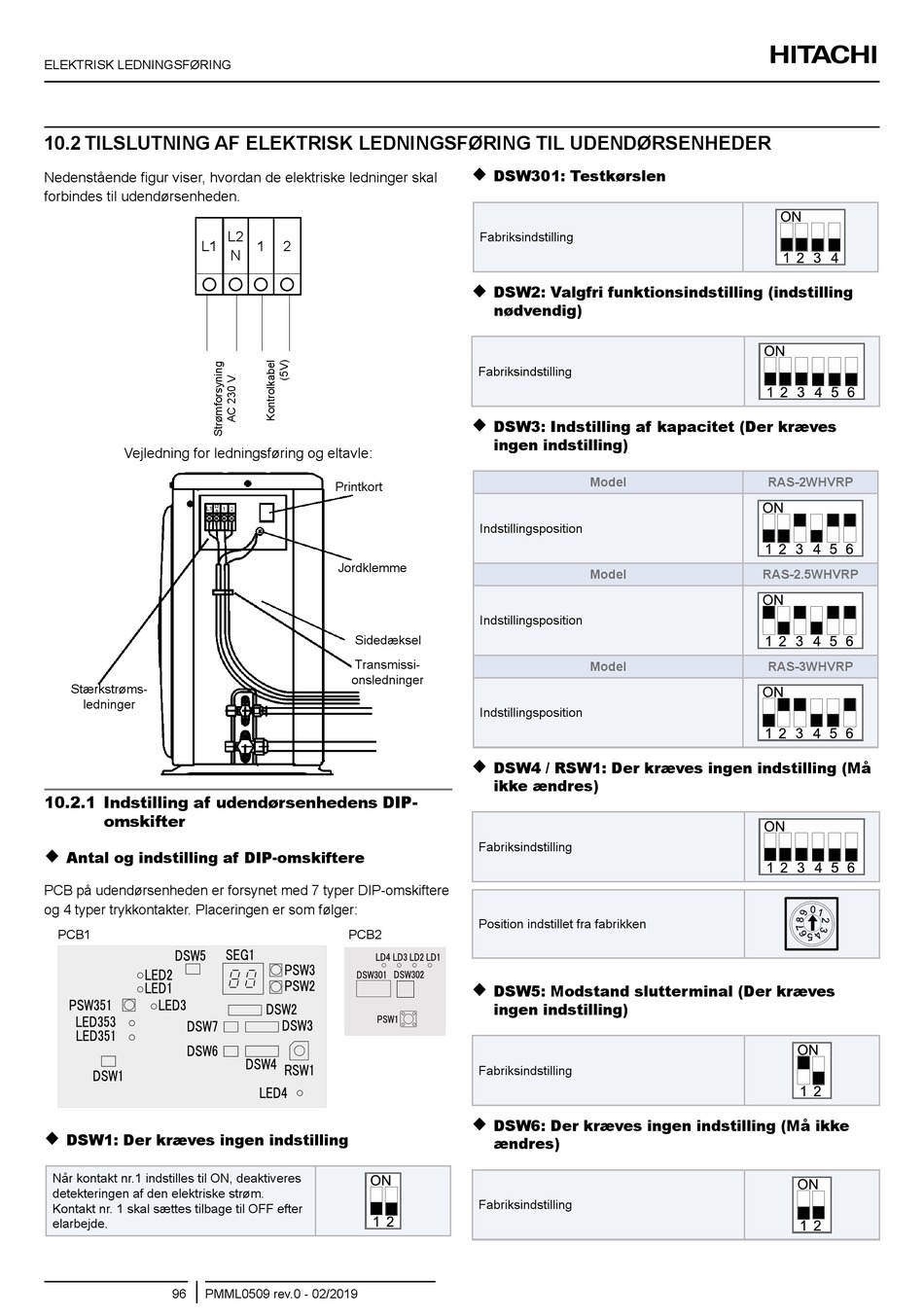

10.2 TIlSlUTNINg AF ElEKTRISK lEDNINgSFØRINg TIl UDENDØRSENhEDER
Nedenstående figur viser, hvordan de elektriske ledninger skal
forbindes til udendørsenheden.
L1
   
Vejledning for ledningsføring og eltavle:
Stærkstrøms-
ledninger
10.2.1 Indstilling af udendørsenhedens DIP-
omskifter

Antal og indstilling af DIP-omskiftere
PCB på udendørsenheden er forsynet med 7 typer DIP-omskiftere
og 4 typer trykkontakter. Placeringen er som følger:
PCB1
PCB1

DSW1: Der kræves ingen indstilling
Når kontakt nr.1 indstilles til ON, deaktiveres
detekteringen af den elektriske strøm.
Kontakt nr. 1 skal sættes tilbage til OFF efter
elarbejde.
96 PMML0509 rev.0 - 02/2019
L2
1 2
N
Printkort
jordklemme
Sidedæksel
Transmissi-
onsledninger
PCB2
PCB2

DSW301: Testkørslen
Fabriksindstilling

DSW2: Valgfri funktionsindstilling (indstilling
nødvendig)
Fabriksindstilling

DSW3: Indstilling af kapacitet (Der kræves
ingen indstilling)
Model
Indstillingsposition
Model
Indstillingsposition
Model
Indstillingsposition

DSW4 / RSW1: Der kræves ingen indstilling (Må
ikke ændres)
Fabriksindstilling
Position indstillet fra fabrikken

DSW5: Modstand slutterminal (Der kræves
ingen indstilling)
Fabriksindstilling

DSW6: Der kræves ingen indstilling (Må ikke
ændres)
Fabriksindstilling
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
