LIGAçõES ELÉTRICAS

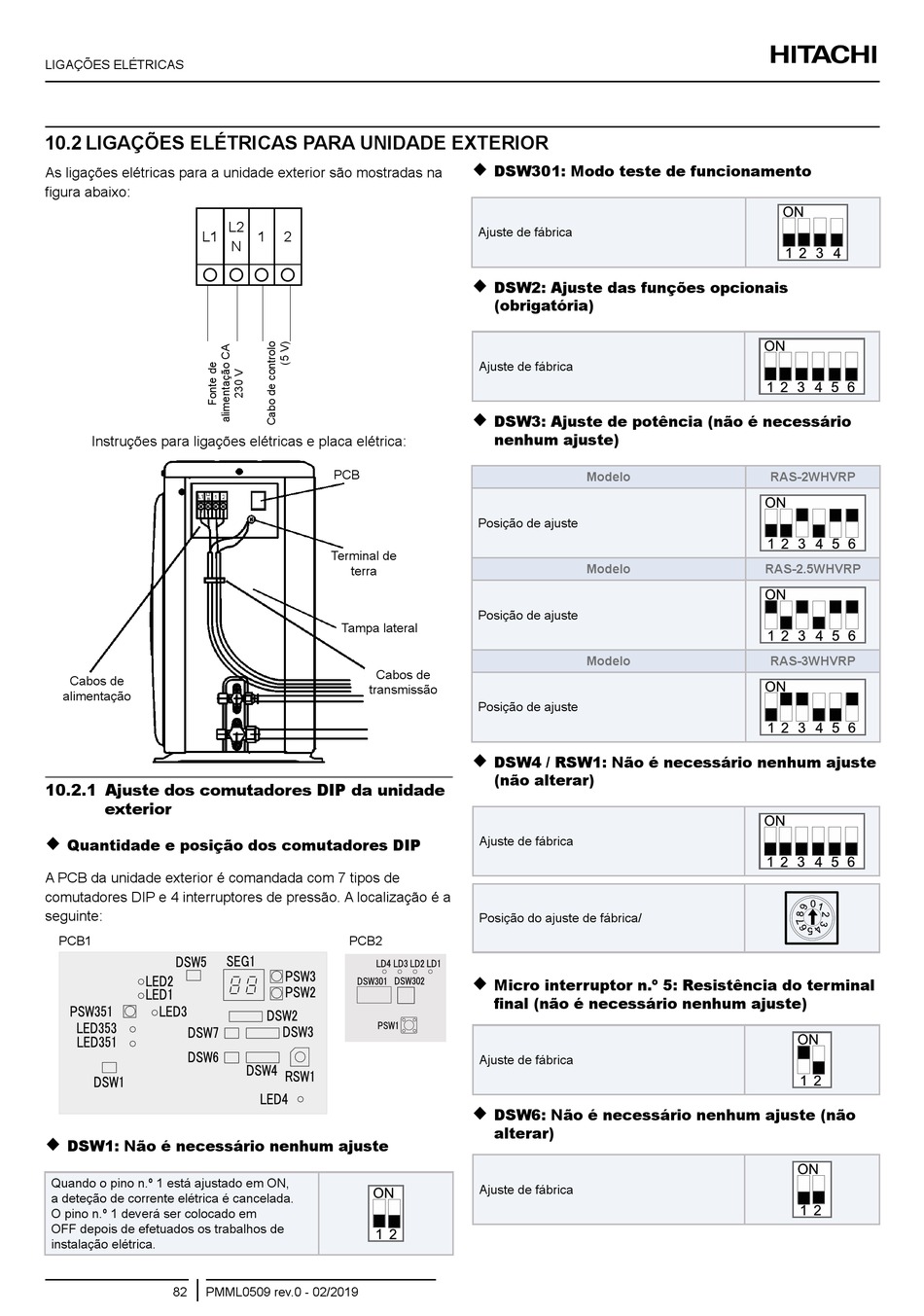

10.2 lIgAÇÕES ElÉTRICAS PARA UNIDADE EXTERIOR
As ligações elétricas para a unidade exterior são mostradas na
figura abaixo:
L1
   
Instruções para ligações elétricas e placa elétrica:
Cabos de
alimentação
10.2.1 Ajuste dos comutadores DIP da unidade
exterior

Quantidade e posição dos comutadores DIP
A PCB da unidade exterior é comandada com 7 tipos de
comutadores DIP e 4 interruptores de pressão. A localização é a
seguinte:
PCB1
PCB1

DSW1: Não é necessário nenhum ajuste
Quando o pino n.º 1 está ajustado em ON,
a deteção de corrente elétrica é cancelada.
O pino n.º 1 deverá ser colocado em
OFF depois de efetuados os trabalhos de
instalação elétrica.
82 PMML0509 rev.0 - 02/2019
L2
1 2
N
PCB
Terminal de
terra
Tampa lateral
Cabos de
transmissão
PCB2
PCB2

DSW301: Modo teste de funcionamento
Ajuste de fábrica

DSW2: Ajuste das funções opcionais
(obrigatória)
Ajuste de fábrica

DSW3: Ajuste de potência (não é necessário
nenhum ajuste)
Modelo
Posição de ajuste
Modelo
Posição de ajuste
Modelo
Posição de ajuste

DSW4 / RSW1: Não é necessário nenhum ajuste
(não alterar)
Ajuste de fábrica
Posição do ajuste de fábrica/

Micro interruptor n.º 5: Resistência do terminal
final (não é necessário nenhum ajuste)
Ajuste de fábrica

DSW6: Não é necessário nenhum ajuste (não
alterar)
Ajuste de fábrica
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
