ΕΓΚΑΤΆΣΤΑΣΗ ΜΟΝΆδωΝ

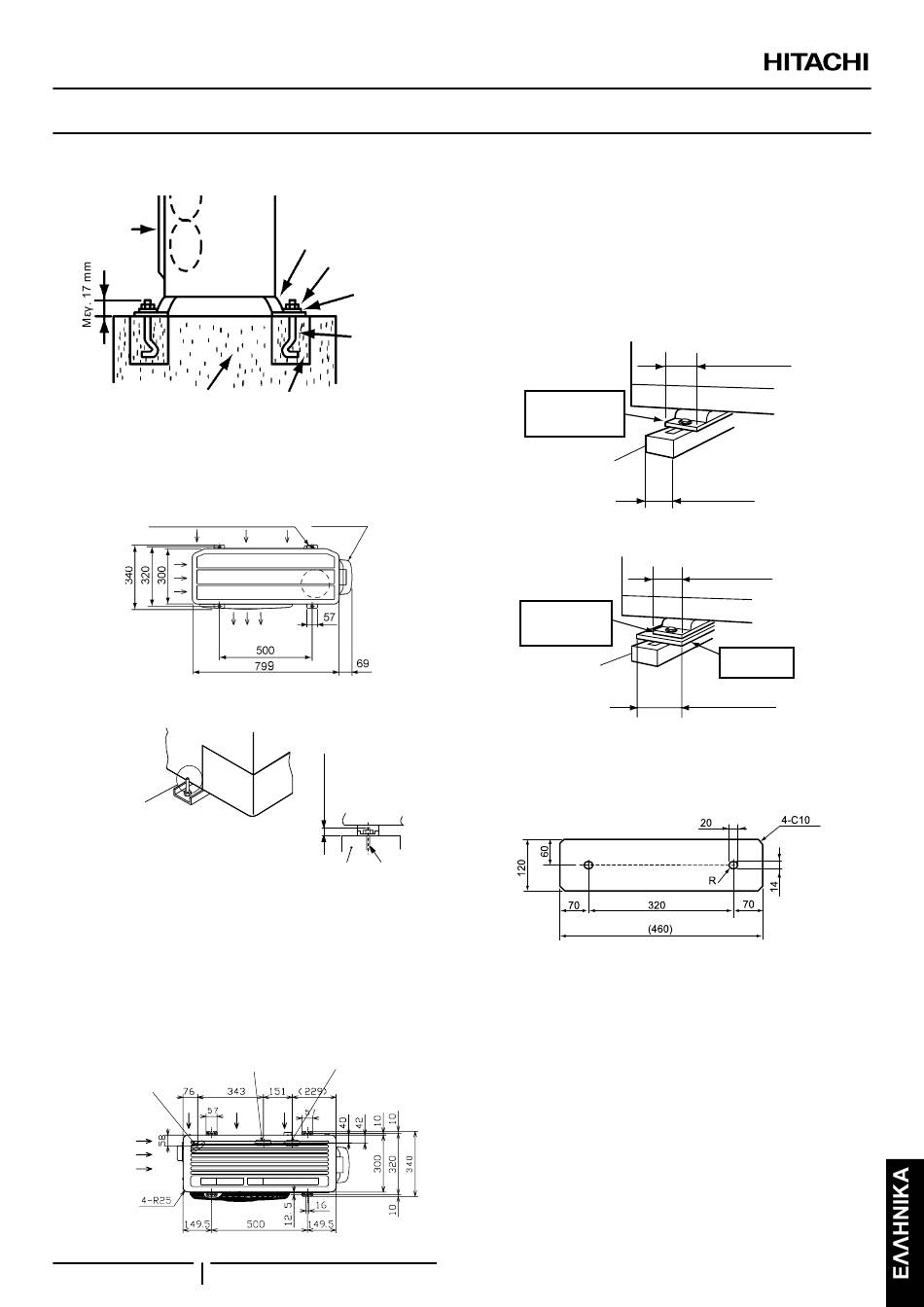

7.3 ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΧΩΡΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ
1 Ασφαλίστε την εξωτερική μονάδα με τις ντίζες στερέωσης.
Τσιμέντο
Στερεώστε την εξωτερική μονάδα στις ντίζες στερέωσης
χρησιμοποιώντας τις παρεχόμενες ειδικές ροδέλες.
2 Κατά την εγκατάσταση της εξωτερικής μονάδας, στερεώστε
τη μονάδα με ντίζες αγκίστρωσης.
Σχετικά με τη θέση των οπών στερέωσης.
Οπή M10 για ντίζα στερέωσης (Ø 12)
3 Παράδειγμα στερέωσης εξωτερικής μονάδας με χρήση
ντιζών αγκίστρωσης.
A
Κόψτε αυτό το τμήμα όταν
χρησιμοποιείται αυτός ο τύπος
ντίζας στερέωσης. διαφορετικά,
είναι δύσκολο να αφαιρέσετε το
κάλυμμα συντήρησης.
4 Εξασφαλίστε την κατάλληλη αποχέτευση γύρω από τη
βάση. Αν η εγκατάσταση της μονάδας γίνει στη στέγη ή στη
βεράντα, το νερό της αποχέτευσης ενδέχεται να παγώσει
όταν κάνει πολύ κρύο. Επομένως, πρέπει να αποφεύγεται
το νερό της αποχέτευσης να ρέει σε χώρο όπου περνούν
άνθρωποι γιατί μπορεί να γλιστρήσουν. Σε περίπτωση που
η εγκατάσταση γίνεται σε τέτοιο χώρο, εξασφαλίστε την
επιπλέον δυνατότητα αποχέτευσης γύρω από τη βάση.
Τρύπα αποστράγγισης για
το σωλήνα αποχέτευσης
Τρύπα
αποστράγγισης
Μπροστινή πλευρά
133 PMML0509 rev.0 - 02/2019
Βάση εξωτερικής
μονάδας
Παξιμάδι
Ειδική
ροδέλα
(M12)
Ντίζα
αγκίστρωσης
Γεμάτη οπή
Κάλυμμα σωλήνα
Μπροστινή
πλευρά
Ντίζα
Τσιμέντο
αγκίστρωσης
Τρύπα αποστράγγισης
5 Ολόκληρη η εξωτερική μονάδα θα πρέπει να εγκατασταθεί
σε μία βάση. Όταν χρησιμοποιείτε αντικραδασμική
επίστρωση, θα πρέπει να τοποθετηθεί με τον ίδιο τρόπο.
Όταν εγκαθιστάτε την εξωτερική μονάδα σε ένα πλαίσιο του
πελάτη, να χρησιμοποιείτε μεταλλικές πλάκες για τη ρύθμιση
του πλάτους του πελάτη, προκειμένου η εγκατάσταση να
είναι σταθερή, όπως φαίνεται στην εικόνα.
Η εξωτερική
μονάδα είναι
ασταθής
Πλαίσιο
Η εξωτερική
μονάδα είναι
σταθερή
Πλαίσιο
Συνιστώμενο μέγεθος μεταλλικής πλάκας (μη παρεχόμενη)
- Υλικό: Θερμά εξελασμένη πλάκα μαλακού χάλυβα (SPHC)
Πάχος πλάκας: 4.5T
-
ΛΑθΟΣ
57 mm
Πλάτος βάσης
εξωτερικής μονάδας
60 mm
Πλάτος πλαισίου
(δεν παρέχεται)
ΣΩΣΤΟ
57 mm
Πλάτος βάσης
εξωτερικής μονάδας
Μεταλλική
πλάκα
100 mm ή περισσότερο
Μεταλλική πλάκα
