ΗΛΕΚΤΡΙΚΉ ΚΑΛωδΊωΣΗ

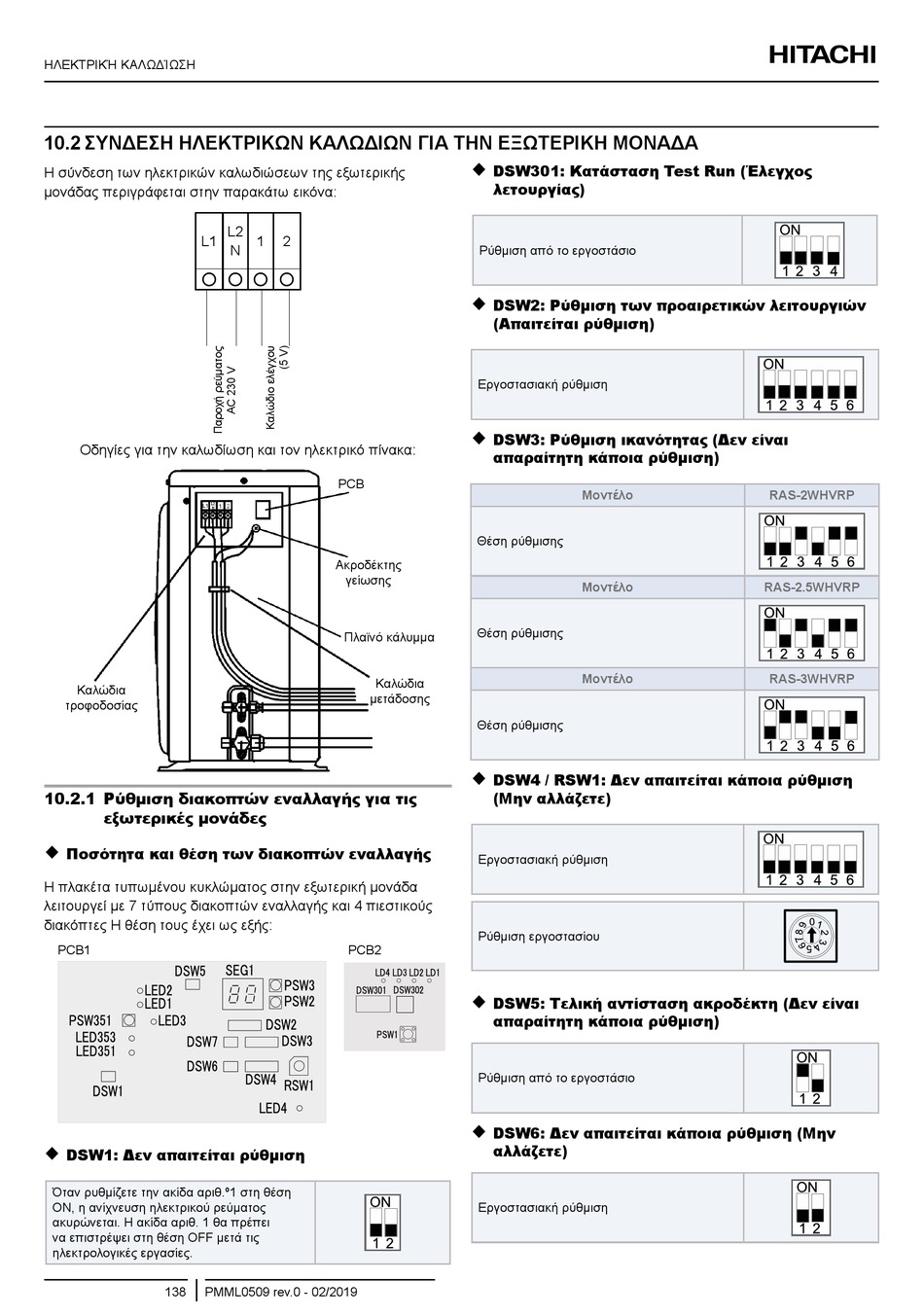

10.2 ΣΥΝΔΕΣΗ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩΔΙΩΝ ΓΙΑ ΤΗΝ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
Η σύνδεση των ηλεκτρικών καλωδιώσεων της εξωτερικής
μονάδας περιγράφεται στην παρακάτω εικόνα:
L1
   
Οδηγίες για την καλωδίωση και τον ηλεκτρικό πίνακα:
Καλώδια
τροφοδοσίας
10.2.1 Ρύθμιση διακοπτών εναλλαγής για τις
εξωτερικές μονάδες

Ποσότητα και θέση των διακοπτών εναλλαγής
Η πλακέτα τυπωμένου κυκλώματος στην εξωτερική μονάδα
λειτουργεί με 7 τύπους διακοπτών εναλλαγής και 4 πιεστικούς
διακόπτες Η θέση τους έχει ως εξής:
PCB1
PCB1

DSW1: Δεν απαιτείται ρύθμιση
Όταν ρυθμίζετε την ακίδα αριθ.º1 στη θέση
ON, η ανίχνευση ηλεκτρικού ρεύματος
ακυρώνεται. Η ακίδα αριθ. 1 θα πρέπει
να επιστρέψει στη θέση OFF μετά τις
ηλεκτρολογικές εργασίες.
138 PMML0509 rev.0 - 02/2019
L2
1 2
N
PCB
Ακροδέκτης
γείωσης
Πλαϊνό κάλυμμα
Καλώδια
μετάδοσης
PCB2
PCB2

DSW301: Κατάσταση Test Run (Έλεγχος
λετουργίας)
Ρύθμιση από το εργοστάσιο

DSW2: Ρύθμιση των προαιρετικών λειτουργιών
(Απαιτείται ρύθμιση)
Εργοστασιακή ρύθμιση

DSW3: Ρύθμιση ικανότητας (Δεν είναι
απαραίτητη κάποια ρύθμιση)
Μοντέλο
Θέση ρύθμισης
Μοντέλο
Θέση ρύθμισης
Μοντέλο
Θέση ρύθμισης

DSW4 / RSW1: Δεν απαιτείται κάποια ρύθμιση
(Μην αλλάζετε)
Εργοστασιακή ρύθμιση
Ρύθμιση εργοστασίου

DSW5: Τελική αντίσταση ακροδέκτη (Δεν είναι
απαραίτητη κάποια ρύθμιση)
Ρύθμιση από το εργοστάσιο

DSW6: Δεν απαιτείται κάποια ρύθμιση (Μην
αλλάζετε)
Εργοστασιακή ρύθμιση
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
