COLLEGAMENTI ELETTRICI

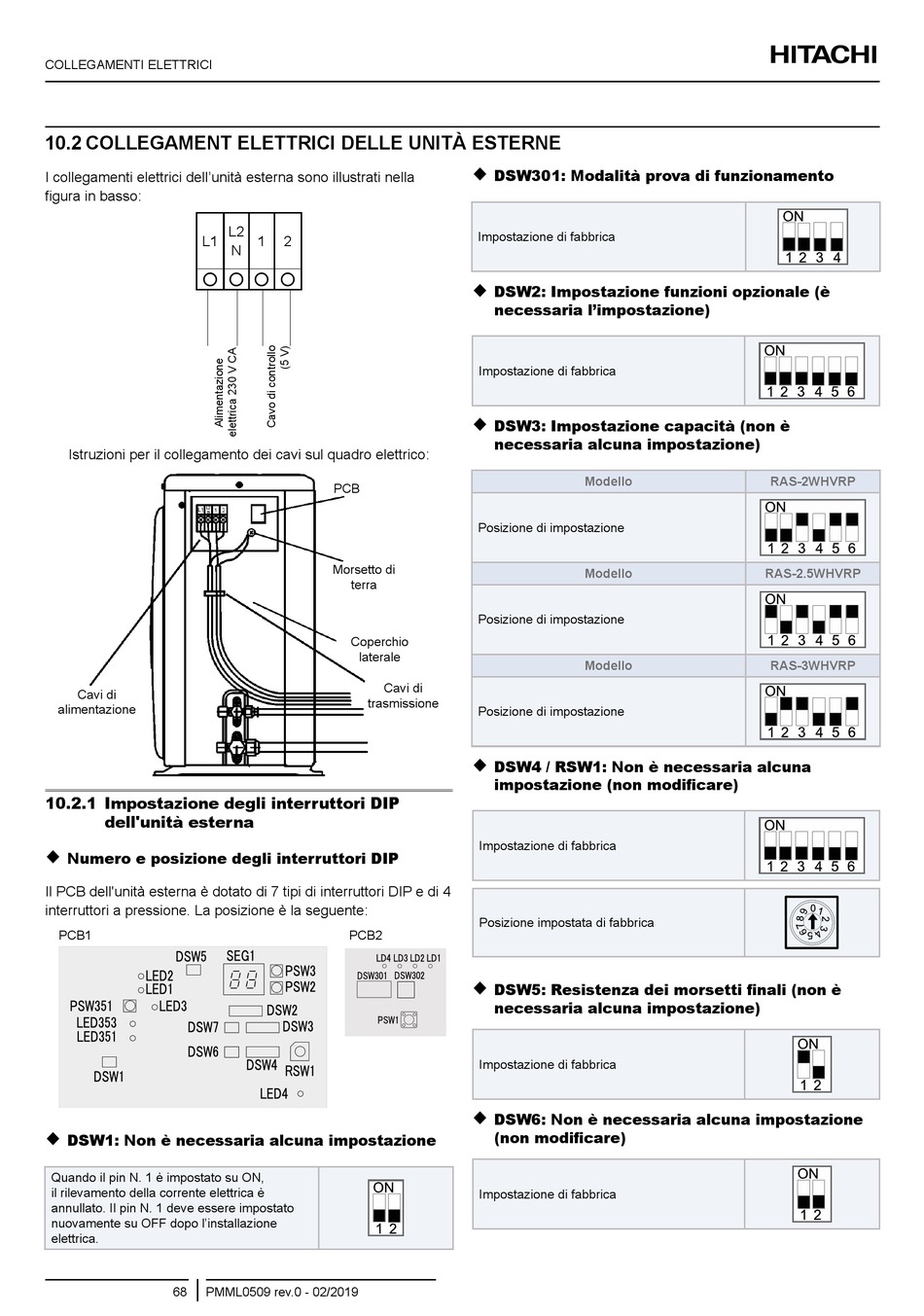

10.2 COllEgAMENT ElETTRICI DEllE UNITÀ ESTERNE
I collegamenti elettrici dell'unità esterna sono illustrati nella
figura in basso:
L1
   
Istruzioni per il collegamento dei cavi sul quadro elettrico:
Cavi di
alimentazione
10.2.1 Impostazione degli interruttori DIP
dell'unità esterna

Numero e posizione degli interruttori DIP
Il PCB dell'unità esterna è dotato di 7 tipi di interruttori DIP e di 4
interruttori a pressione. La posizione è la seguente:
PCB1
PCB1

DSW1: Non è necessaria alcuna impostazione
Quando il pin N. 1 è impostato su ON,
il rilevamento della corrente elettrica è
annullato. Il pin N. 1 deve essere impostato
nuovamente su OFF dopo l'installazione
elettrica.
68 PMML0509 rev.0 - 02/2019
L2
1 2
N
PCB
Morsetto di
terra
Coperchio
laterale
Cavi di
trasmissione
PCB2
PCB2

DSW301: Modalità prova di funzionamento
Impostazione di fabbrica

DSW2: Impostazione funzioni opzionale (è
necessaria l'impostazione)
Impostazione di fabbrica

DSW3: Impostazione capacità (non è
necessaria alcuna impostazione)
Modello
Posizione di impostazione
Modello
Posizione di impostazione
Modello
Posizione di impostazione

DSW4 / RSW1: Non è necessaria alcuna
impostazione (non modificare)
Impostazione di fabbrica
Posizione impostata di fabbrica

DSW5: Resistenza dei morsetti finali (non è
necessaria alcuna impostazione)
Impostazione di fabbrica

DSW6: Non è necessaria alcuna impostazione
(non modificare)
Impostazione di fabbrica
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
