ΣωΛΗΝΏΣΕΙΣ ψΥΚΤΙΚΟΎ & ΠΛΉΡωΣΗ ΜΕ ψΥΚΤΙΚΌ ΜΈΣΟ

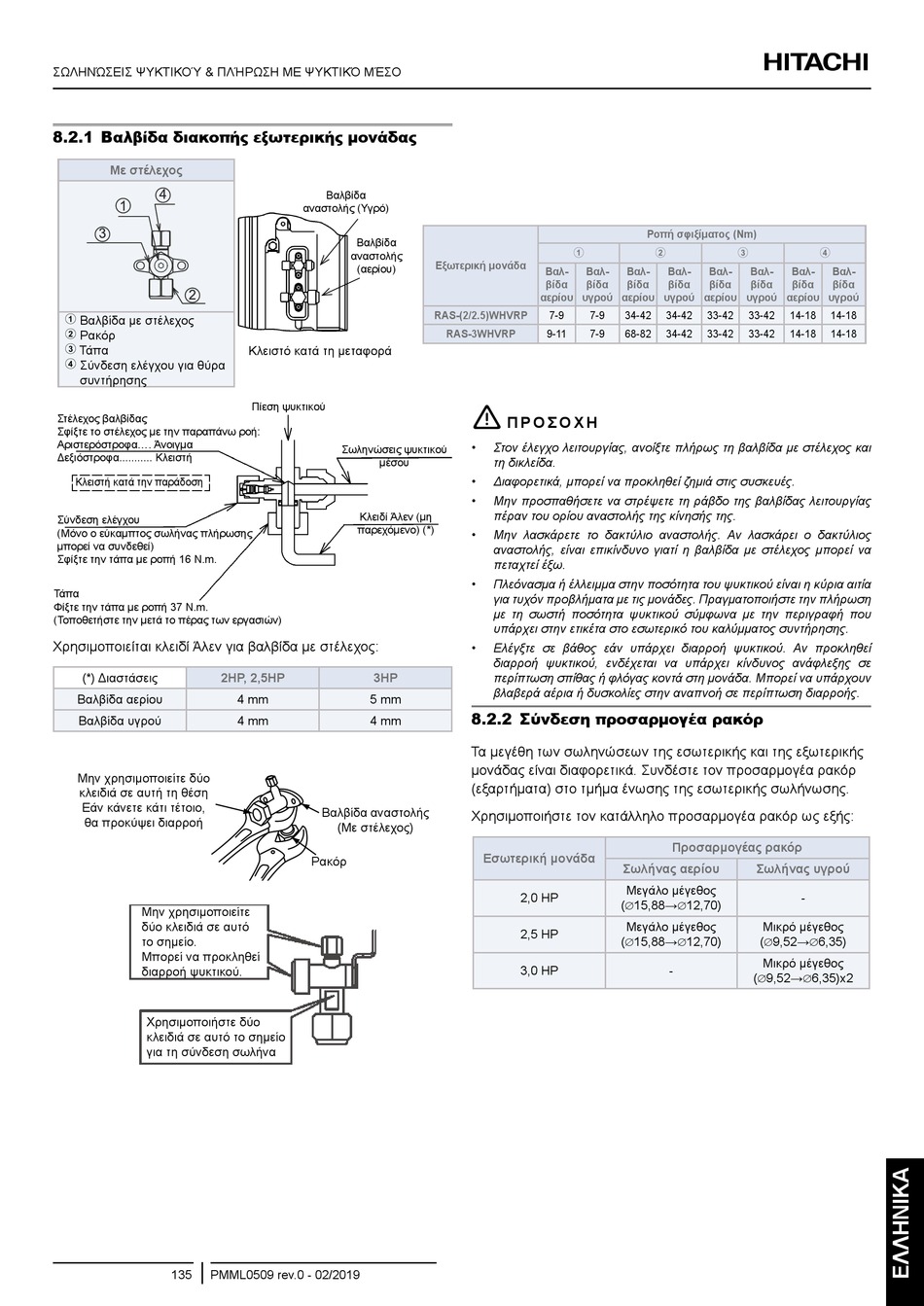

8.2.1 Βαλβίδα διακοπής εξωτερικής μονάδας
Με στέλεχος
 Βαλβίδα με στέλεχος
 Ρακόρ
 Τάπα
 Σύνδεση ελέγχου για θύρα
συντήρησης
Στέλεχος βαλβίδας
Σφίξτε το στέλεχος με την παραπάνω ροή:
Αριστερόστροφα.... Άνοιγμα
δεξιόστροφα........... Κλειστή
Κλειστή κατά την παράδοση
Σύνδεση ελέγχου
(Μόνο ο εύκαμπτος σωλήνας πλήρωσης
μπορεί να συνδεθεί)
Σφίξτε την τάπα με ροπή 16 N.m.
Τάπα
φίξτε την τάπα με ροπή 37 N.m.
(Τοποθετήστε την μετά το πέρας των εργασιών)
χρησιμοποιείται κλειδί Άλεν για βαλβίδα με στέλεχος:
2hP, 2,5hP
(*) διαστάσεις
Βαλβίδα αερίου
Βαλβίδα υγρού
Μην χρησιμοποιείτε δύο
κλειδιά σε αυτή τη θέση
Εάν κάνετε κάτι τέτοιο,
θα προκύψει διαρροή
Μην χρησιμοποιείτε
δύο κλειδιά σε αυτό
το σημείο.
Μπορεί να προκληθεί
διαρροή ψυκτικού.
χρησιμοποιήστε δύο
κλειδιά σε αυτό το σημείο
για τη σύνδεση σωλήνα
135 PMML0509 rev.0 - 02/2019
Βαλβίδα
αναστολής (Υγρό)
Βαλβίδα
αναστολής
(αερίου)
Κλειστό κατά τη μεταφορά
Πίεση ψυκτικού
Σωληνώσεις ψυκτικού
μέσου
Κλειδί Άλεν (μη
παρεχόμενο) (*)
3hP
4 mm 5 mm
4 mm 4 mm
Βαλβίδα αναστολής
(Με στέλεχος)
Ρακόρ

Εξωτερική μονάδα
βαλ- βαλ-
βίδα βίδα
αερίου υγρού
RAS-(2/2.5)whvRP
7-9 7-9
RAS-3whvRP 9-11 7-9
!
Π Ρ Ο Σ Ο Χ Η
• Στον έλεγχο λειτουργίας, ανοίξτε πλήρως τη βαλβίδα με στέλεχος και
τη δικλείδα.
• Διαφορετικά, μπορεί να προκληθεί ζημιά στις συσκευές.
• Μην προσπαθήσετε να στρέψετε τη ράβδο της βαλβίδας λειτουργίας
πέραν του ορίου αναστολής της κίνησής της.
• Μην λασκάρετε το δακτύλιο αναστολής. Αν λασκάρει ο δακτύλιος
αναστολής, είναι επικίνδυνο γιατί η βαλβίδα με στέλεχος μπορεί να
πεταχτεί έξω.
• Πλεόνασμα ή έλλειμμα στην ποσότητα του ψυκτικού είναι η κύρια αιτία
για τυχόν προβλήματα με τις μονάδες. Πραγματοποιήστε την πλήρωση
με τη σωστή ποσότητα ψυκτικού σύμφωνα με την περιγραφή που
υπάρχει στην ετικέτα στο εσωτερικό του καλύμματος συντήρησης.
• Ελέγξτε σε βάθος εάν υπάρχει διαρροή ψυκτικού. Αν προκληθεί
διαρροή ψυκτικού, ενδέχεται να υπάρχει κίνδυνος ανάφλεξης σε
περίπτωση σπίθας ή φλόγας κοντά στη μονάδα. Μπορεί να υπάρχουν
βλαβερά αέρια ή δυσκολίες στην αναπνοή σε περίπτωση διαρροής.
8.2.2 Σύνδεση προσαρμογέα ρακόρ
Τα μεγέθη των σωληνώσεων της εσωτερικής και της εξωτερικής
μονάδας είναι διαφορετικά. Συνδέστε τον προσαρμογέα ρακόρ
(εξαρτήματα) στο τμήμα ένωσης της εσωτερικής σωλήνωσης.
χρησιμοποιήστε τον κατάλληλο προσαρμογέα ρακόρ ως εξής:
Εσωτερική μονάδα
2,0 HP
2,5 HP
3,0 HP
Ροπή σφιξίματος (Nm)
 
βαλ- βαλ- βαλ- βαλ- βαλ-
βίδα βίδα βίδα βίδα βίδα
αερίου υγρού αερίου υγρού αερίου
34-42 34-42 33-42 33-42 14-18
68-82 34-42 33-42 33-42 14-18
Προσαρμογέας ρακόρ
Σωλήνας αερίου Σωλήνας υγρού
Μεγάλο μέγεθος
( 15,88→ 12,70)
∅ ∅
Μεγάλο μέγεθος Μικρό μέγεθος
( 15,88→ 12,70) ( 9,52→
∅ ∅ ∅
Μικρό μέγεθος
-
( 9,52→
∅

βαλ-
βίδα
υγρού
14-18
14-18
-
6,35)
∅
6,35)x2
∅
