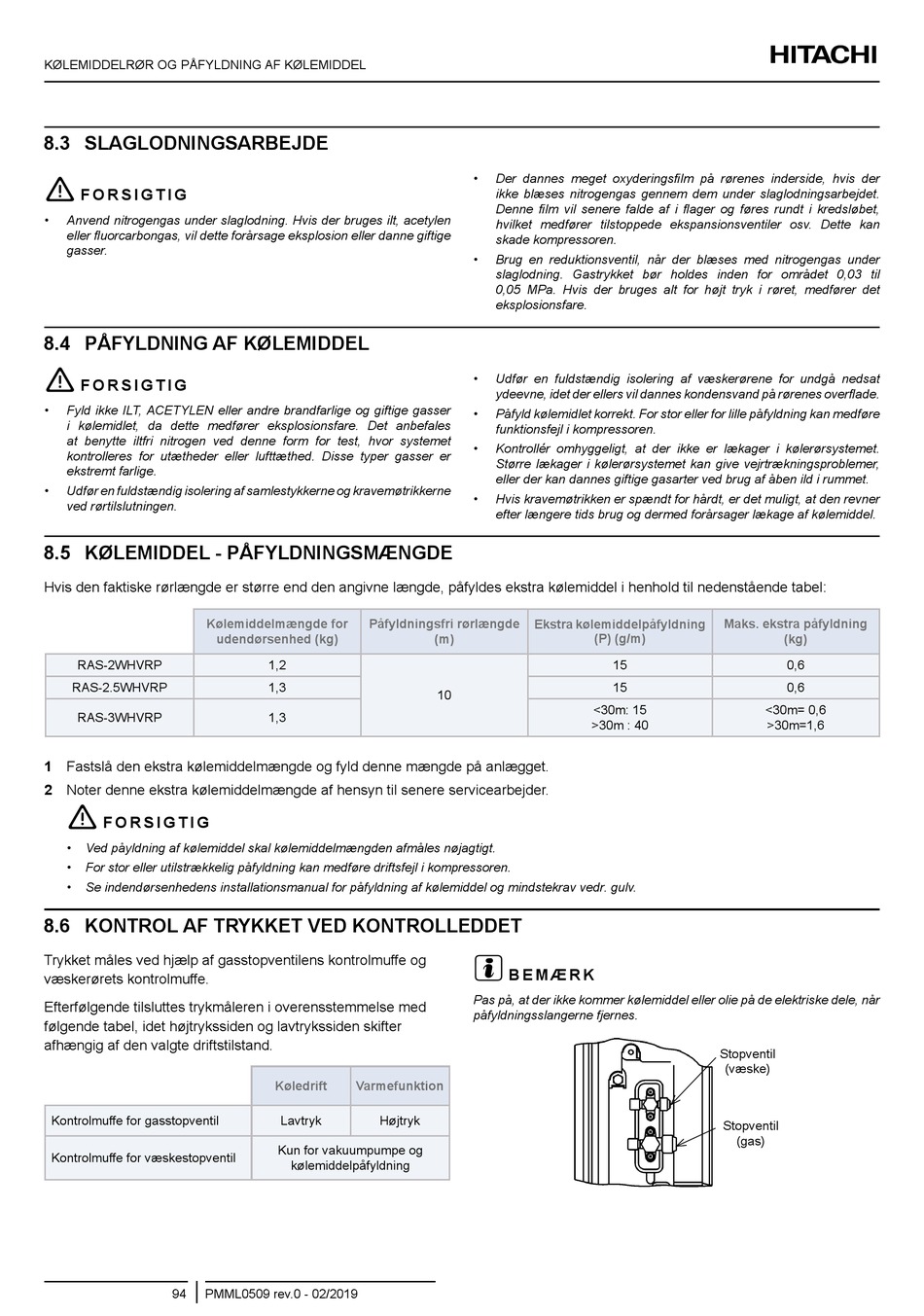

Hitachi RAS-2WHVRP Instruction Manual page 106

KØLEMIDDELRØR OG PåFYLDNING AF KØLEMIDDEL
8.3 SlAglODNINgSARBEjDE
!
F O R S I g T I g
• Anvend nitrogengas under slaglodning. Hvis der bruges ilt, acetylen
eller fluorcarbongas, vil dette forårsage eksplosion eller danne giftige
gasser.
8.4 PÅFYlDNINg AF KØlEMIDDEl
!
F O R S I g T I g
• Fyld ikke ILT, ACETYLEN eller andre brandfarlige og giftige gasser
i kølemidlet, da dette medfører eksplosionsfare. Det anbefales
at benytte iltfri nitrogen ved denne form for test, hvor systemet
kontrolleres for utætheder eller lufttæthed. Disse typer gasser er
ekstremt farlige.
• Udfør en fuldstændig isolering af samlestykkerne og kravemøtrikkerne
ved rørtilslutningen.
8.5 KØlEMIDDEl - PÅFYlDNINgSMÆNgDE
Hvis den faktiske rørlængde er større end den angivne længde, påfyldes ekstra kølemiddel i henhold til nedenstående tabel:
Kølemiddelmængde for
udendørsenhed (kg)
RAS-2WHVRP
RAS-2.5WHVRP
RAS-3WHVRP
1 Fastslå den ekstra kølemiddelmængde og fyld denne mængde på anlægget.
2 Noter denne ekstra kølemiddelmængde af hensyn til senere servicearbejder.
!
F O R S I g T I g
• Ved påyldning af kølemiddel skal kølemiddelmængden afmåles nøjagtigt.
• For stor eller utilstrækkelig påfyldning kan medføre driftsfejl i kompressoren.
• Se indendørsenhedens installationsmanual for påfyldning af kølemiddel og mindstekrav vedr. gulv.
8.6 KONTROl AF TRYKKET vED KONTROllEDDET
Trykket måles ved hjælp af gasstopventilens kontrolmuffe og
væskerørets kontrolmuffe.
Efterfølgende tilsluttes trykmåleren i overensstemmelse med
følgende tabel, idet højtrykssiden og lavtrykssiden skifter
afhængig af den valgte driftstilstand.
Kontrolmuffe for gasstopventil
Kontrolmuffe for væskestopventil
94 PMML0509 rev.0 - 02/2019
Påfyldningsfri rørlængde
(m)
1,2
1,3
10
1,3
Køledrift varmefunktion
Lavtryk Højtryk
Kun for vakuumpumpe og
kølemiddelpåfyldning
• Der dannes meget oxyderingsfilm på rørenes inderside, hvis der
ikke blæses nitrogengas gennem dem under slaglodningsarbejdet.
Denne film vil senere falde af i flager og føres rundt i kredsløbet,
hvilket medfører tilstoppede ekspansionsventiler osv. Dette kan
skade kompressoren.
• Brug en reduktionsventil, når der blæses med nitrogengas under
slaglodning. Gastrykket bør holdes inden for området 0,03 til
0,05 MPa. Hvis der bruges alt for højt tryk i røret, medfører det
eksplosionsfare.
• Udfør en fuldstændig isolering af væskerørene for undgå nedsat
ydeevne, idet der ellers vil dannes kondensvand på rørenes overflade.
• Påfyld kølemidlet korrekt. For stor eller for lille påfyldning kan medføre
funktionsfejl i kompressoren.
• Kontrollér omhyggeligt, at der ikke er lækager i kølerørsystemet.
Større lækager i kølerørsystemet kan give vejrtrækningsproblemer,
eller der kan dannes giftige gasarter ved brug af åben ild i rummet.
• Hvis kravemøtrikken er spændt for hårdt, er det muligt, at den revner
efter længere tids brug og dermed forårsager lækage af kølemiddel.
Ekstra kølemiddelpåfyldning
(P) (g/m)
15
15
<30m: 15
>30m : 40
?
B E M Æ R K
Pas på, at der ikke kommer kølemiddel eller olie på de elektriske dele, når
påfyldningsslangerne fjernes.
Maks. ekstra påfyldning
(kg)
0,6
0,6
<30m= 0,6
>30m=1,6
Stopventil
(væske)
Stopventil
(gas)
