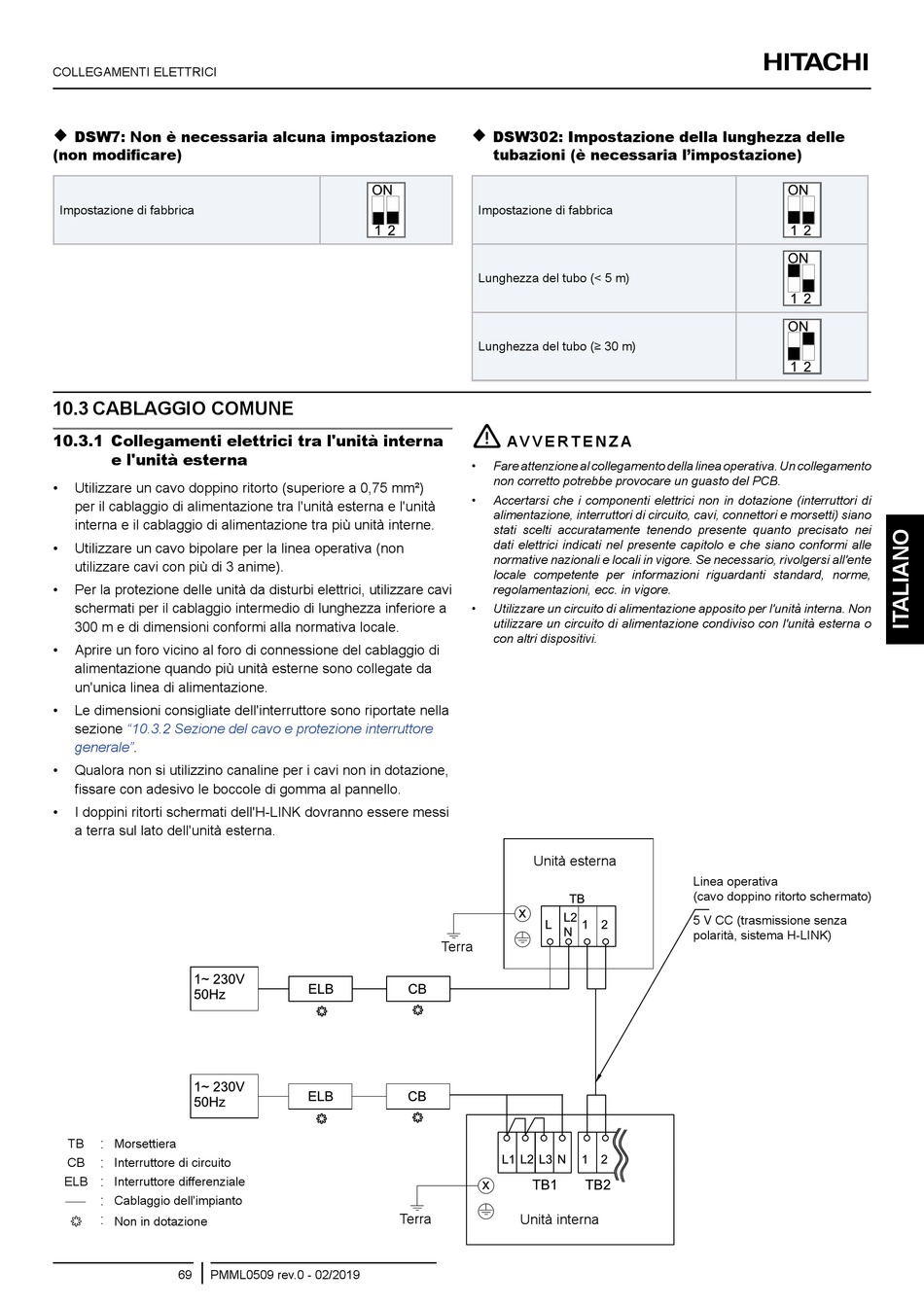

Hitachi RAS-2WHVRP Instruction Manual page 81

COLLEGAMENTI ELETTRICI

DSW7: Non è necessaria alcuna impostazione
(non modificare)
Impostazione di fabbrica
10.3 CABlAggIO COMUNE
10.3.1 Collegamenti elettrici tra l'unità interna
e l'unità esterna
• Utilizzare un cavo doppino ritorto (superiore a 0,75 mm²)
per il cablaggio di alimentazione tra l'unità esterna e l'unità
interna e il cablaggio di alimentazione tra più unità interne.
• Utilizzare un cavo bipolare per la linea operativa (non
utilizzare cavi con più di 3 anime).
• Per la protezione delle unità da disturbi elettrici, utilizzare cavi
schermati per il cablaggio intermedio di lunghezza inferiore a
300 m e di dimensioni conformi alla normativa locale.
• Aprire un foro vicino al foro di connessione del cablaggio di
alimentazione quando più unità esterne sono collegate da
un'unica linea di alimentazione.
• Le dimensioni consigliate dell'interruttore sono riportate nella
sezione "10.3.2 Sezione del cavo e protezione interruttore
generale".
• Qualora non si utilizzino canaline per i cavi non in dotazione,
fissare con adesivo le boccole di gomma al pannello.
• I doppini ritorti schermati dell'H-LINK dovranno essere messi
a terra sul lato dell'unità esterna.
:
TB Morsettiera
:
CB Interruttore di circuito
:
ELB Interruttore differenziale
:
Cablaggio dell'impianto
:
Non in dotazione
69 PMML0509 rev.0 - 02/2019

DSW302: Impostazione della lunghezza delle
tubazioni (è necessaria l'impostazione)
Impostazione di fabbrica
Lunghezza del tubo (< 5 m)
Lunghezza del tubo (≥ 30 m)
!
Av v E R T E N z A
• Fare attenzione al collegamento della linea operativa. Un collegamento
non corretto potrebbe provocare un guasto del PCB.
• Accertarsi che i componenti elettrici non in dotazione (interruttori di
alimentazione, interruttori di circuito, cavi, connettori e morsetti) siano
stati scelti accuratamente tenendo presente quanto precisato nei
dati elettrici indicati nel presente capitolo e che siano conformi alle
normative nazionali e locali in vigore. Se necessario, rivolgersi all'ente
locale competente per informazioni riguardanti standard, norme,
regolamentazioni, ecc. in vigore.
• Utilizzare un circuito di alimentazione apposito per l'unità interna. Non
utilizzare un circuito di alimentazione condiviso con l'unità esterna o
con altri dispositivi.
Unità esterna
x
Terra
x
Terra
Unità interna
Linea operativa
(cavo doppino ritorto schermato)
5 V CC (trasmissione senza
polarità, sistema H-LINK)
