CâBLAGE ÉLECTRIQUE

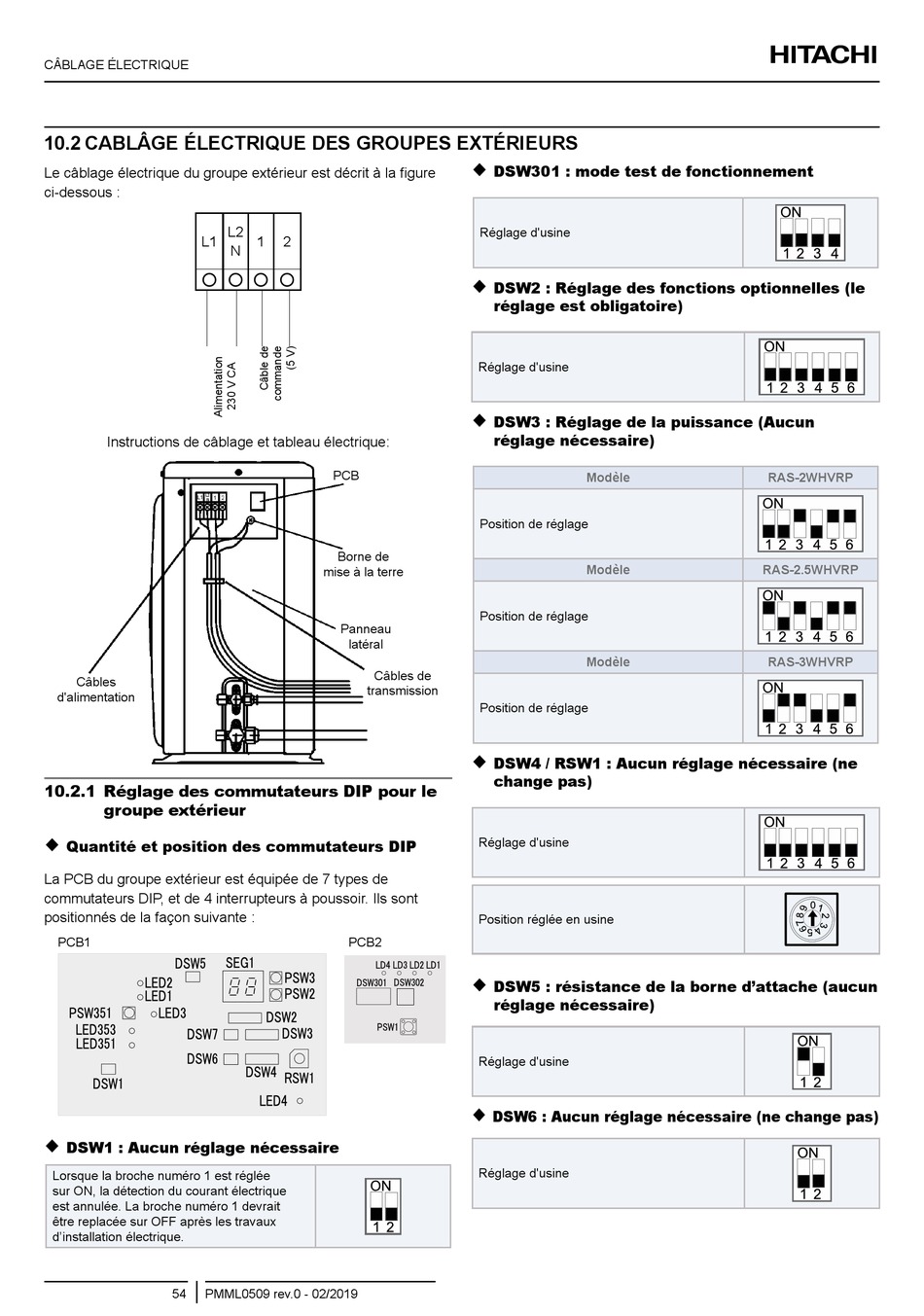

10.2 CABlâgE ÉlECTRIQUE DES gROUPES EXTÉRIEURS
Le câblage électrique du groupe extérieur est décrit à la figure
ci-dessous :
L1
   
Instructions de câblage et tableau électrique:
Câbles
d'alimentation
10.2.1 Réglage des commutateurs DIP pour le
groupe extérieur

Quantité et position des commutateurs DIP
La PCB du groupe extérieur est équipée de 7 types de
commutateurs DIP, et de 4 interrupteurs à poussoir. Ils sont
positionnés de la façon suivante :
PCB1
PCB1

DSW1 : Aucun réglage nécessaire
Lorsque la broche numéro 1 est réglée
sur ON, la détection du courant électrique
est annulée. La broche numéro 1 devrait
être replacée sur OFF après les travaux
d'installation électrique.
54 PMML0509 rev.0 - 02/2019
L2
1 2
N
PCB
Borne de
mise à la terre
Panneau
latéral
Câbles de
transmission
PCB2
PCB2

DSW301 : mode test de fonctionnement
Réglage d'usine

DSW2 : Réglage des fonctions optionnelles (le
réglage est obligatoire)
Réglage d'usine

DSW3 : Réglage de la puissance (Aucun
réglage nécessaire)
Modèle
Position de réglage
Modèle
Position de réglage
Modèle
Position de réglage

DSW4 / RSW1 : Aucun réglage nécessaire (ne
change pas)
Réglage d'usine
Position réglée en usine

DSW5 : résistance de la borne d'attache (aucun
réglage nécessaire)
Réglage d'usine

DSW6 : Aucun réglage nécessaire (ne change pas)
Réglage d'usine
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
