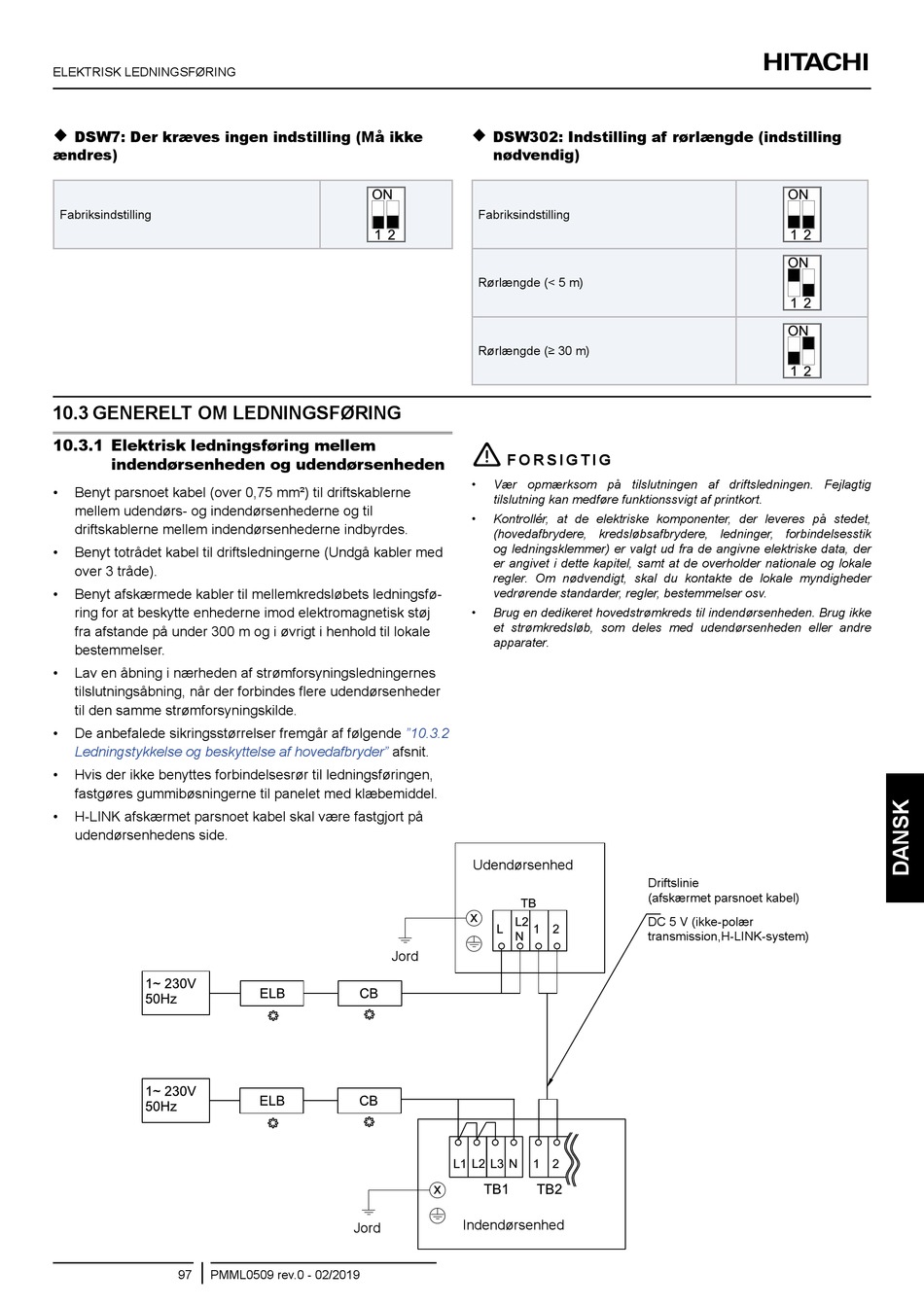

Hitachi RAS-2WHVRP Instruction Manual page 109

ELEKTRISK LEDNINGSFØRING

DSW7: Der kræves ingen indstilling (Må ikke
ændres)
Fabriksindstilling
10.3 gENERElT OM lEDNINgSFØRINg
10.3.1 Elektrisk ledningsføring mellem
indendørsenheden og udendørsenheden
• Benyt parsnoet kabel (over 0,75 mm²) til driftskablerne
mellem udendørs- og indendørsenhederne og til
driftskablerne mellem indendørsenhederne indbyrdes.
• Benyt totrådet kabel til driftsledningerne (Undgå kabler med
over 3 tråde).
• Benyt afskærmede kabler til mellemkredsløbets ledningsfø-
ring for at beskytte enhederne imod elektromagnetisk støj
fra afstande på under 300 m og i øvrigt i henhold til lokale
bestemmelser.
• Lav en åbning i nærheden af strømforsyningsledningernes
tilslutningsåbning, når der forbindes flere udendørsenheder
til den samme strømforsyningskilde.
• De anbefalede sikringsstørrelser fremgår af følgende
Ledningstykkelse og beskyttelse af hovedafbryder"
• Hvis der ikke benyttes forbindelsesrør til ledningsføringen,
fastgøres gummibøsningerne til panelet med klæbemiddel.
• H-LINK afskærmet parsnoet kabel skal være fastgjort på
udendørsenhedens side.
97 PMML0509 rev.0 - 02/2019

DSW302: Indstilling af rørlængde (indstilling
nødvendig)
Fabriksindstilling
Rørlængde (< 5 m)
Rørlængde (≥ 30 m)
!
F O R S I g T I g
• Vær opmærksom på tilslutningen af driftsledningen. Fejlagtig
tilslutning kan medføre funktionssvigt af printkort.
• Kontrollér, at de elektriske komponenter, der leveres på stedet,
(hovedafbrydere, kredsløbsafbrydere, ledninger, forbindelsesstik
og ledningsklemmer) er valgt ud fra de angivne elektriske data, der
er angivet i dette kapitel, samt at de overholder nationale og lokale
regler. Om nødvendigt, skal du kontakte de lokale myndigheder
vedrørende standarder, regler, bestemmelser osv.
• Brug en dedikeret hovedstrømkreds til indendørsenheden. Brug ikke
et strømkredsløb, som deles med udendørsenheden eller andre
apparater.
"10.3.2
afsnit.
Udendørsenhed
x
jord
x
Indendørsenhed
jord
Driftslinie
(afskærmet parsnoet kabel)
DC 5 V (ikke-polær
transmission,H-LINK-system)
