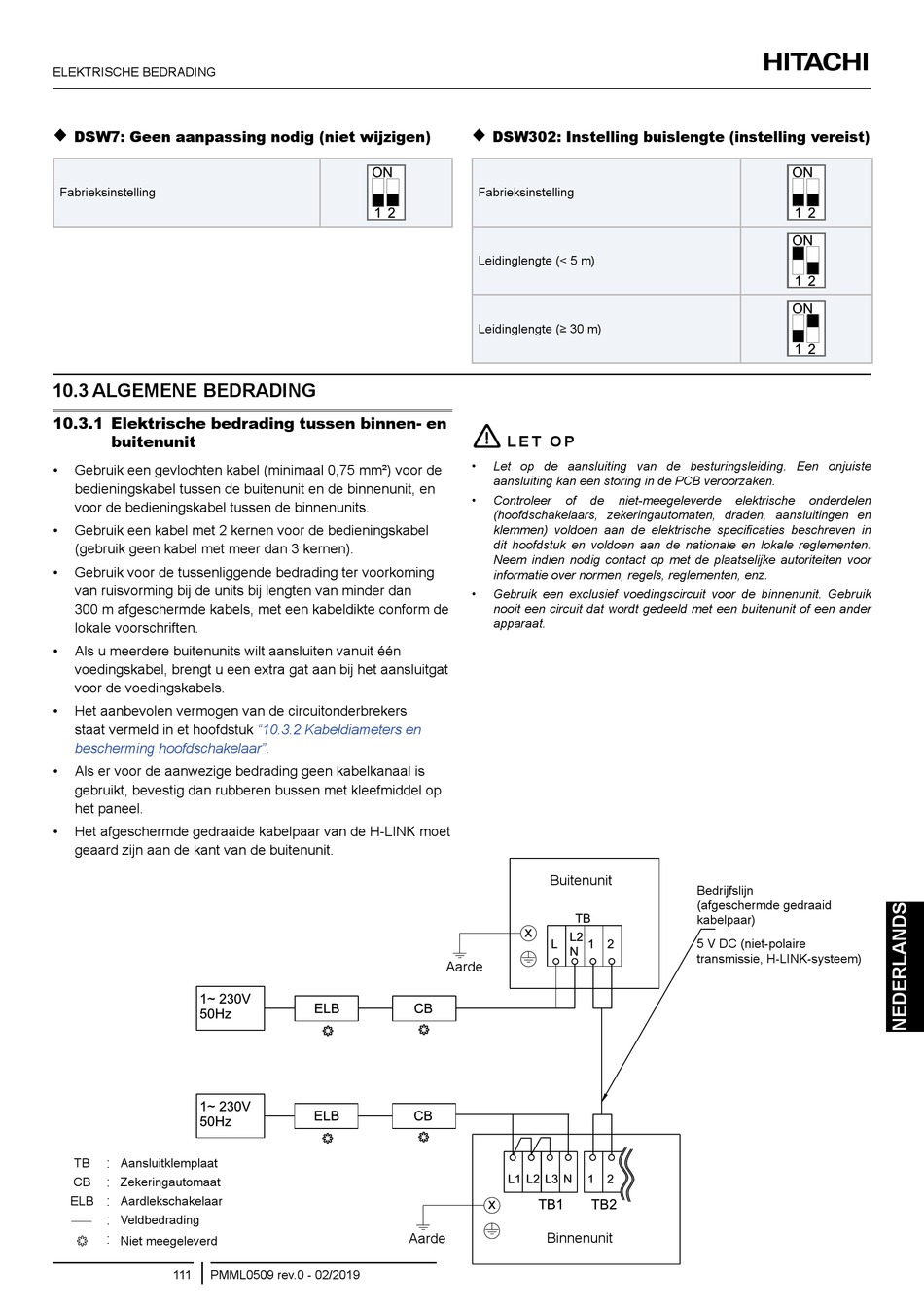

Hitachi RAS-2WHVRP Instruction Manual page 123

ELEKTRISCHE BEDRADING

DSW7: Geen aanpassing nodig (niet wijzigen)
Fabrieksinstelling
10.3 AlgEMENE BEDRADINg
10.3.1 Elektrische bedrading tussen binnen- en
buitenunit
• Gebruik een gevlochten kabel (minimaal 0,75 mm²) voor de
bedieningskabel tussen de buitenunit en de binnenunit, en
voor de bedieningskabel tussen de binnenunits.
• Gebruik een kabel met 2 kernen voor de bedieningskabel
(gebruik geen kabel met meer dan 3 kernen).
• Gebruik voor de tussenliggende bedrading ter voorkoming
van ruisvorming bij de units bij lengten van minder dan
300 m afgeschermde kabels, met een kabeldikte conform de
lokale voorschriften.
• Als u meerdere buitenunits wilt aansluiten vanuit één
voedingskabel, brengt u een extra gat aan bij het aansluitgat
voor de voedingskabels.
• Het aanbevolen vermogen van de circuitonderbrekers
staat vermeld in et hoofdstuk
bescherming hoofdschakelaar".
• Als er voor de aanwezige bedrading geen kabelkanaal is
gebruikt, bevestig dan rubberen bussen met kleefmiddel op
het paneel.
• Het afgeschermde gedraaide kabelpaar van de H-LINK moet
geaard zijn aan de kant van de buitenunit.
:
TB Aansluitklemplaat
:
CB Zekeringautomaat
:
ELB Aardlekschakelaar
:
Veldbedrading
:
Niet meegeleverd
111 PMML0509 rev.0 - 02/2019
"10.3.2 Kabeldiameters en
Aarde

DSW302: Instelling buislengte (instelling vereist)
Fabrieksinstelling
Leidinglengte (< 5 m)
Leidinglengte (≥ 30 m)
!
l E T O P
• Let op de aansluiting van de besturingsleiding. Een onjuiste
aansluiting kan een storing in de PCB veroorzaken.
• Controleer of de niet-meegeleverde
(hoofdschakelaars, zekeringautomaten, draden, aansluitingen en
klemmen) voldoen aan de elektrische specificaties beschreven in
dit hoofdstuk en voldoen aan de nationale en lokale reglementen.
Neem indien nodig contact op met de plaatselijke autoriteiten voor
informatie over normen, regels, reglementen, enz.
• Gebruik een exclusief voedingscircuit voor de binnenunit. Gebruik
nooit een circuit dat wordt gedeeld met een buitenunit of een ander
apparaat.
Buitenunit
x
Aarde
x
Binnenunit
elektrische onderdelen
Bedrijfslijn
(afgeschermde gedraaid
kabelpaar)
5 V DC (niet-polaire
transmissie, H-LINK-systeem)
