INSTALLATION DES UNITÉS

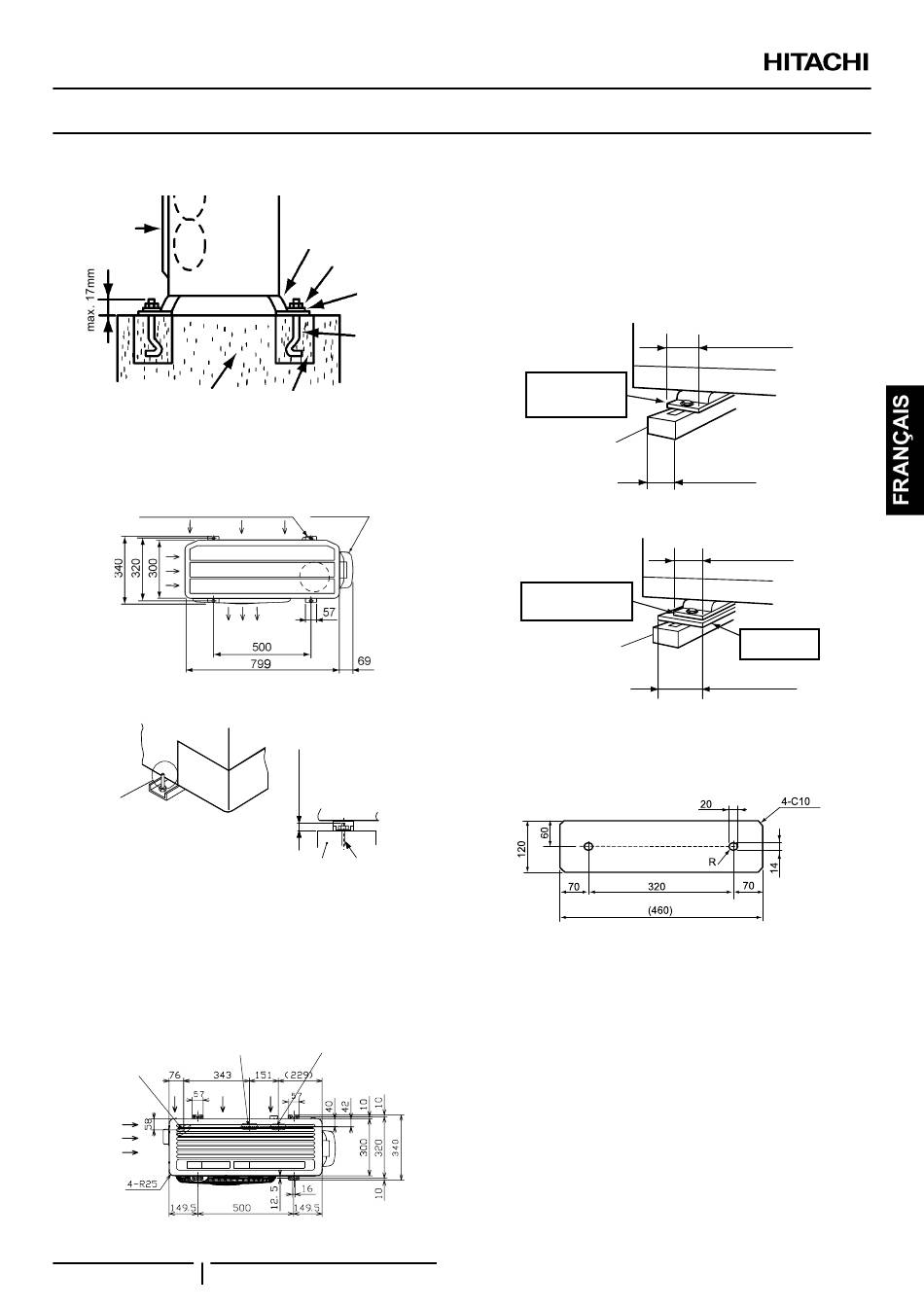

7.3 SÉlECTION DE l'ESPACE D'INSTAllATION
1 Fixez le groupe extérieur à l'aide des boulons d'ancrage.
Béton
Fixez le groupe extérieur aux boulons d'ancrage à l'aide de
la rondelle spéciale fournie en standard.
2 Fixez le groupe extérieur à l'aide de boulons d'ancrage.
Emplacement des orifices de fixation.
Orifice M10 pour boulon d'ancrage (Ø 12)
3 Exemple de fixation du groupe extérieur à l'aide de boulons
d'ancrage.
A
Découpez cette zone lorsque
vous utilisez ce type de boulon
d'ancrage. Dans le cas contraire, il
serait difficile de retirer le panneau
de branchement
4 Prévoyez une évacuation adéquate autour de l'assise. Si
vous installez le groupe sur un toit ou une véranda, l'eau
d'écoulement peut se transformer en glace par temps froid.
Évitez donc de faire s'écouler l'eau sur des lieux de passage,
qui pourraient devenir glissants. En cas d'installation
dans ce genre d'emplacement, prévoyez une évacuation
additionnelle autour de l'assise.
Orifice poinçonné pour
Orifice
tuyauterie d'évacuation
d'évacuation
poinçonné
Avant
49 PMML0509 rev.0 - 02/2019
Base du groupe
extérieur
Écrou
Rondelle
spéciale
(M12)
Boulons
d'ancrage
Remplissage au mortier
Panneau de protection
des tuyauteries
Avant
Béton
Boulon d'ancrage
Orifice d'évacuation
poinçonné
5 La totalité de la base du groupe extérieur doit être installée
sur une assise. En cas d'utilisation de tapis antivibrations, il
devrait aussi être installé de la même façon. Si vous installez
le groupe extérieur sur un châssis fourni sur site, utilisez des
plaques métalliques pour ajuster la largeur du châssis afin de
garantir la stabilité de l'installation comme le montre la figure.
INCORRECT
Le groupe
extérieur est
instable
Châssis
CORRECT
Le groupe
extérieur est stable
Châssis
Taille de plaque métallique recommandée (fournie sur site)
- Matériau : acier doux laminé à chaud (SPHC)
- Épaisseur de la plaque : 4.5T
57 mm
Largeur de la base
du groupe extérieur
60 mm
Largeur du châssis
(fourni sur site)
57 mm
Largeur de la base
du groupe extérieur
Plaque
métallique
Plaque métallique
100 mm ou plus
