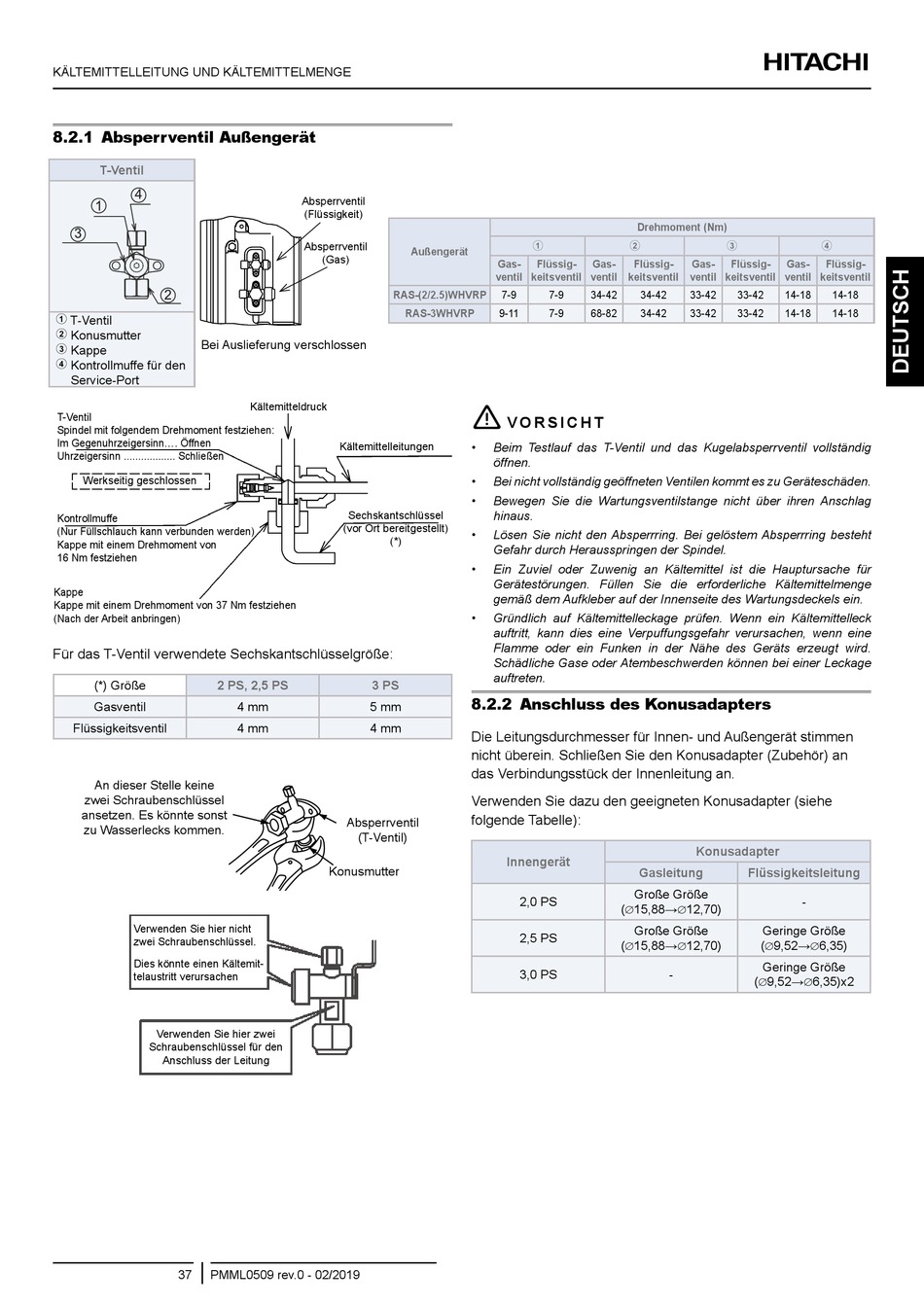

Hitachi RAS-2WHVRP Instruction Manual page 49

KÄLTEMITTELLEITUNG UND KÄLTEMITTELMENGE
8.2.1 Absperrventil Außengerät
T-ventil
 T-Ventil
 Konusmutter
Bei Auslieferung verschlossen
 Kappe
 Kontrollmuffe für den
Service-Port
T-Ventil
Spindel mit folgendem Drehmoment festziehen:
Im Gegenuhrzeigersinn.... Öffnen
Uhrzeigersinn .................. Schließen
Werkseitig geschlossen
Kontrollmuffe
(Nur Füllschlauch kann verbunden werden)
Kappe mit einem Drehmoment von
16 Nm festziehen
Kappe
Kappe mit einem Drehmoment von 37 Nm festziehen
(Nach der Arbeit anbringen)
Für das T-Ventil verwendete Sechskantschlüsselgröße:
(*) Größe 2 PS, 2,5 PS
Gasventil
Flüssigkeitsventil
An dieser Stelle keine
zwei Schraubenschlüssel
ansetzen. Es könnte sonst
zu Wasserlecks kommen.
Verwenden Sie hier nicht
zwei Schraubenschlüssel.
Dies könnte einen Kältemit-
telaustritt verursachen
Verwenden Sie hier zwei
Schraubenschlüssel für den
Anschluss der Leitung
37 PMML0509 rev.0 - 02/2019
Absperrventil
(Flüssigkeit)
Absperrventil
Außengerät
(Gas)
RAS-(2/2.5)whvRP
RAS-3whvRP
Kältemitteldruck
Kältemittelleitungen
Sechskantschlüssel
(vor Ort bereitgestellt)
(*)
3 PS
4 mm 5 mm
4 mm 4 mm
Absperrventil
(T-Ventil)
Konusmutter
Drehmoment (Nm)
 
gas- Flüssig- gas- Flüssig-
ventil keitsventil ventil keitsventil
7-9 7-9 34-42 34-42
9-11 7-9 68-82 34-42
!
v O R S I C h T
• Beim Testlauf das T-Ventil und das Kugelabsperrventil vollständig
öffnen.
• Bei nicht vollständig geöffneten Ventilen kommt es zu Geräteschäden.
• Bewegen Sie die Wartungsventilstange nicht über ihren Anschlag
hinaus.
• Lösen Sie nicht den Absperrring. Bei gelöstem Absperrring besteht
Gefahr durch Herausspringen der Spindel.
• Ein Zuviel oder Zuwenig an Kältemittel ist die Hauptursache für
Gerätestörungen. Füllen Sie die erforderliche Kältemittelmenge
gemäß dem Aufkleber auf der Innenseite des Wartungsdeckels ein.
• Gründlich auf Kältemittelleckage prüfen. Wenn ein Kältemittelleck
auftritt, kann dies eine Verpuffungsgefahr verursachen, wenn eine
Flamme oder ein Funken in der Nähe des Geräts erzeugt wird.
Schädliche Gase oder Atembeschwerden können bei einer Leckage
auftreten.
8.2.2 Anschluss des Konusadapters
Die Leitungsdurchmesser für Innen- und Außengerät stimmen
nicht überein. Schließen Sie den Konusadapter (Zubehör) an
das Verbindungsstück der Innenleitung an.
Verwenden Sie dazu den geeigneten Konusadapter (siehe
folgende Tabelle):
Innengerät
gasleitung
Große Größe
2,0 PS
( 15,88→
∅
Große Größe
2,5 PS
( 15,88→
∅
3,0 PS
 
gas- Flüssig- gas- Flüssig-
ventil keitsventil ventil keitsventil
33-42 33-42 14-18 14-18
33-42 33-42 14-18 14-18
Konusadapter
Flüssigkeitsleitung
-
12,70)
∅
Geringe Größe
12,70) ( 9,52→ 6,35)
∅ ∅ ∅
Geringe Größe
-
( 9,52→ 6,35)x2
∅ ∅
