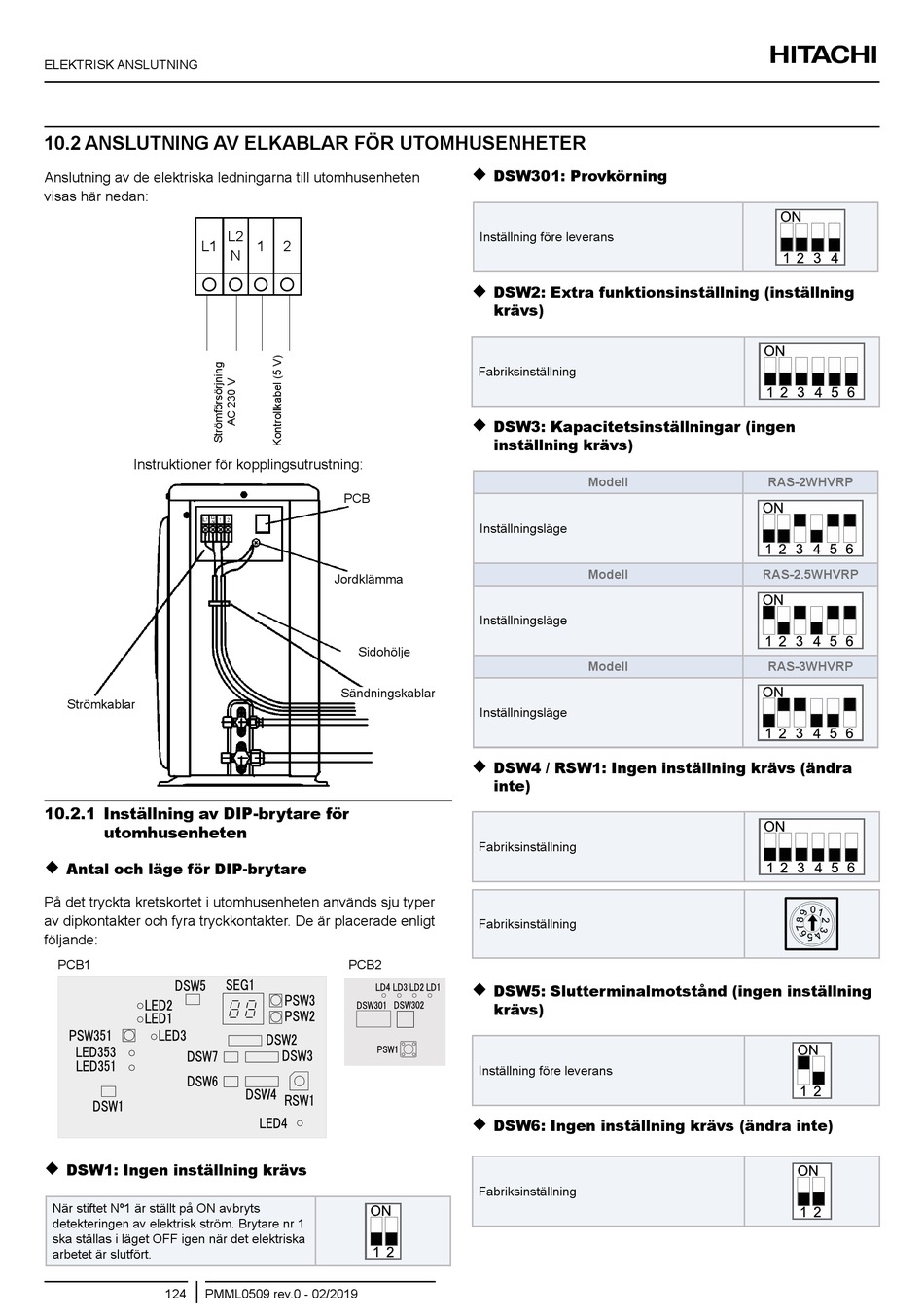

ELEKTRISK ANSLUTNING
10.2 ANSlUTNINg Av ElKABlAR FÖR UTOMhUSENhETER
Anslutning av de elektriska ledningarna till utomhusenheten
visas här nedan:
L1
   
Instruktioner för kopplingsutrustning:
Strömkablar
10.2.1 Inställning av DIP-brytare för
utomhusenheten

Antal och läge för DIP-brytare
På det tryckta kretskortet i utomhusenheten används sju typer
av dipkontakter och fyra tryckkontakter. De är placerade enligt
följande:
PCB1
PCB1

DSW1: Ingen inställning krävs
När stiftet Nº1 är ställt på ON avbryts
detekteringen av elektrisk ström. Brytare nr 1
ska ställas i läget OFF igen när det elektriska
arbetet är slutfört.
124 PMML0509 rev.0 - 02/2019
L2
1 2
N
PCB
jordklämma
Sidohölje
Sändningskablar
PCB2
PCB2

DSW301: Provkörning
Inställning före leverans

DSW2: Extra funktionsinställning (inställning
krävs)
Fabriksinställning

DSW3: Kapacitetsinställningar (ingen
inställning krävs)
Modell
Inställningsläge
Modell
Inställningsläge
Modell
Inställningsläge

DSW4 / RSW1: Ingen inställning krävs (ändra
inte)
Fabriksinställning
Fabriksinställning

DSW5: Slutterminalmotstånd (ingen inställning
krävs)
Inställning före leverans

DSW6: Ingen inställning krävs (ändra inte)
Fabriksinställning
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
