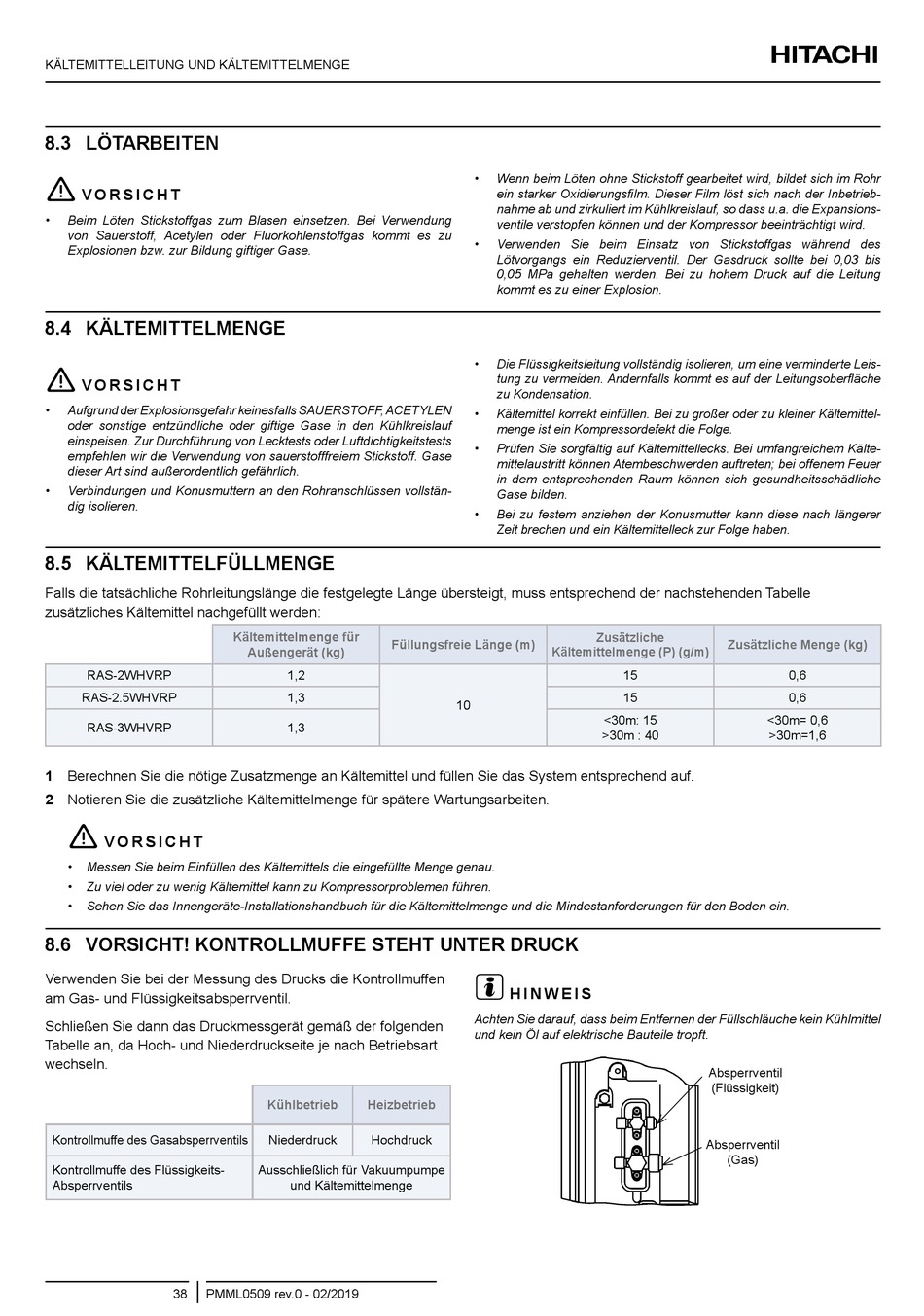

Hitachi RAS-2WHVRP Instruction Manual page 50

KÄLTEMITTELLEITUNG UND KÄLTEMITTELMENGE
8.3 lÖTARBEITEN
!
v O R S I C h T
• Beim Löten Stickstoffgas zum Blasen einsetzen. Bei Verwendung
von Sauerstoff, Acetylen oder Fluorkohlenstoffgas kommt es zu
Explosionen bzw. zur Bildung giftiger Gase.
8.4 KÄlTEMITTElMENgE
!
v O R S I C h T
• Aufgrund der Explosionsgefahr keinesfalls SAUERSTOFF, ACETYLEN
oder sonstige entzündliche oder giftige Gase in den Kühlkreislauf
einspeisen. Zur Durchführung von Lecktests oder Luftdichtigkeitstests
empfehlen wir die Verwendung von sauerstofffreiem Stickstoff. Gase
dieser Art sind außerordentlich gefährlich.
• Verbindungen und Konusmuttern an den Rohranschlüssen vollstän-
dig isolieren.
8.5 KÄlTEMITTElFüllMENgE
Falls die tatsächliche Rohrleitungslänge die festgelegte Länge übersteigt, muss entsprechend der nachstehenden Tabelle
zusätzliches Kältemittel nachgefüllt werden:
RAS-2WHVRP
RAS-2.5WHVRP
RAS-3WHVRP
1 Berechnen Sie die nötige Zusatzmenge an Kältemittel und füllen Sie das System entsprechend auf.
2 Notieren Sie die zusätzliche Kältemittelmenge für spätere Wartungsarbeiten.
!
v O R S I C h T
• Messen Sie beim Einfüllen des Kältemittels die eingefüllte Menge genau.
• Zu viel oder zu wenig Kältemittel kann zu Kompressorproblemen führen.
• Sehen Sie das Innengeräte-Installationshandbuch für die Kältemittelmenge und die Mindestanforderungen für den Boden ein.
8.6 vORSIChT! KONTROllMUFFE STEhT UNTER DRUCK
Verwenden Sie bei der Messung des Drucks die Kontrollmuffen
am Gas- und Flüssigkeitsabsperrventil.
Schließen Sie dann das Druckmessgerät gemäß der folgenden
Tabelle an, da Hoch- und Niederdruckseite je nach Betriebsart
wechseln.
Kontrollmuffe des Gasabsperrventils
Kontrollmuffe des Flüssigkeits-
Absperrventils
38 PMML0509 rev.0 - 02/2019
Kältemittelmenge für
Füllungsfreie länge (m)
Außengerät (kg)
1,2
1,3
1,3
Kühlbetrieb heizbetrieb
Niederdruck Hochdruck
Ausschließlich für Vakuumpumpe
und Kältemittelmenge
• Wenn beim Löten ohne Stickstoff gearbeitet wird, bildet sich im Rohr
ein starker Oxidierungsfilm. Dieser Film löst sich nach der Inbetrieb-
nahme ab und zirkuliert im Kühlkreislauf, so dass u.a. die Expansions-
ventile verstopfen können und der Kompressor beeinträchtigt wird.
• Verwenden Sie beim Einsatz von Stickstoffgas während des
Lötvorgangs ein Reduzierventil. Der Gasdruck sollte bei 0,03 bis
0,05 MPa gehalten werden. Bei zu hohem Druck auf die Leitung
kommt es zu einer Explosion.
• Die Flüssigkeitsleitung vollständig isolieren, um eine verminderte Leis-
tung zu vermeiden. Andernfalls kommt es auf der Leitungsoberfläche
zu Kondensation.
• Kältemittel korrekt einfüllen. Bei zu großer oder zu kleiner Kältemittel-
menge ist ein Kompressordefekt die Folge.
• Prüfen Sie sorgfältig auf Kältemittellecks. Bei umfangreichem Kälte-
mittelaustritt können Atembeschwerden auftreten; bei offenem Feuer
in dem entsprechenden Raum können sich gesundheitsschädliche
Gase bilden.
• Bei zu festem anziehen der Konusmutter kann diese nach längerer
Zeit brechen und ein Kältemittelleck zur Folge haben.
zusätzliche
Kältemittelmenge (P) (g/m)
15
15
10
<30m: 15
>30m : 40
?
h I N w E I S
Achten Sie darauf, dass beim Entfernen der Füllschläuche kein Kühlmittel
und kein Öl auf elektrische Bauteile tropft.
zusätzliche Menge (kg)
0,6
0,6
<30m= 0,6
>30m=1,6
Absperrventil
(Flüssigkeit)
Absperrventil
(Gas)
