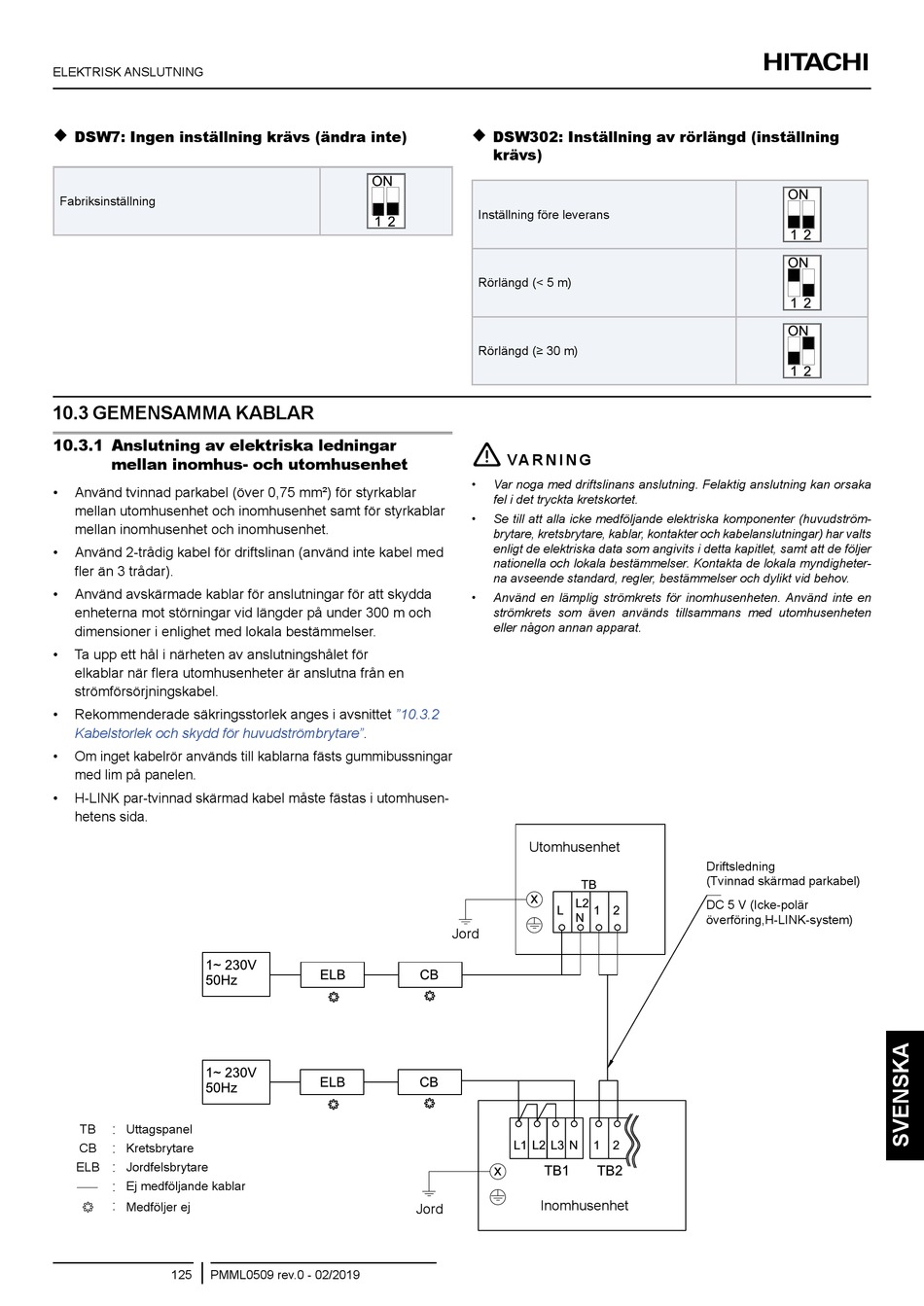

ELEKTRISK ANSLUTNING

DSW7: Ingen inställning krävs (ändra inte)
Fabriksinställning
10.3 gEMENSAMMA KABlAR
10.3.1 Anslutning av elektriska ledningar
mellan inomhus- och utomhusenhet
• Använd tvinnad parkabel (över 0,75 mm²) för styrkablar
mellan utomhusenhet och inomhusenhet samt för styrkablar
mellan inomhusenhet och inomhusenhet.
• Använd 2-trådig kabel för driftslinan (använd inte kabel med
fler än 3 trådar).
• Använd avskärmade kablar för anslutningar för att skydda
enheterna mot störningar vid längder på under 300 m och
dimensioner i enlighet med lokala bestämmelser.
• Ta upp ett hål i närheten av anslutningshålet för
elkablar när flera utomhusenheter är anslutna från en
strömförsörjningskabel.
• Rekommenderade säkringsstorlek anges i avsnittet
Kabelstorlek och skydd för
• Om inget kabelrör används till kablarna fästs gummibussningar
med lim på panelen.
• H-LINK par-tvinnad skärmad kabel måste fästas i utomhusen-
hetens sida.
:
TB Uttagspanel
:
CB Kretsbrytare
:
ELB jordfelsbrytare
:
Ej medföljande kablar
:
Medföljer ej
125 PMML0509 rev.0 - 02/2019
"10.3.2
huvudströmbrytare".
jord

DSW302: Inställning av rörlängd (inställning
krävs)
Inställning före leverans
Rörlängd (< 5 m)
Rörlängd (≥ 30 m)
!
vA R N I N g
• Var noga med driftslinans anslutning. Felaktig anslutning kan orsaka
fel i det tryckta kretskortet.
• Se till att alla icke medföljande elektriska komponenter (huvudström-
brytare, kretsbrytare, kablar, kontakter och kabelanslutningar) har valts
enligt de elektriska data som angivits i detta kapitlet, samt att de följer
nationella och lokala bestämmelser. Kontakta de lokala myndigheter-
na avseende standard, regler, bestämmelser och dylikt vid behov.
• Använd en lämplig strömkrets för inomhusenheten. Använd inte en
strömkrets som även används tillsammans med utomhusenheten
eller någon annan apparat.
Utomhusenhet
x
jord
x
Inomhusenhet
Driftsledning
(Tvinnad skärmad parkabel)
DC 5 V (Icke-polär
överföring,H-LINK-system)
