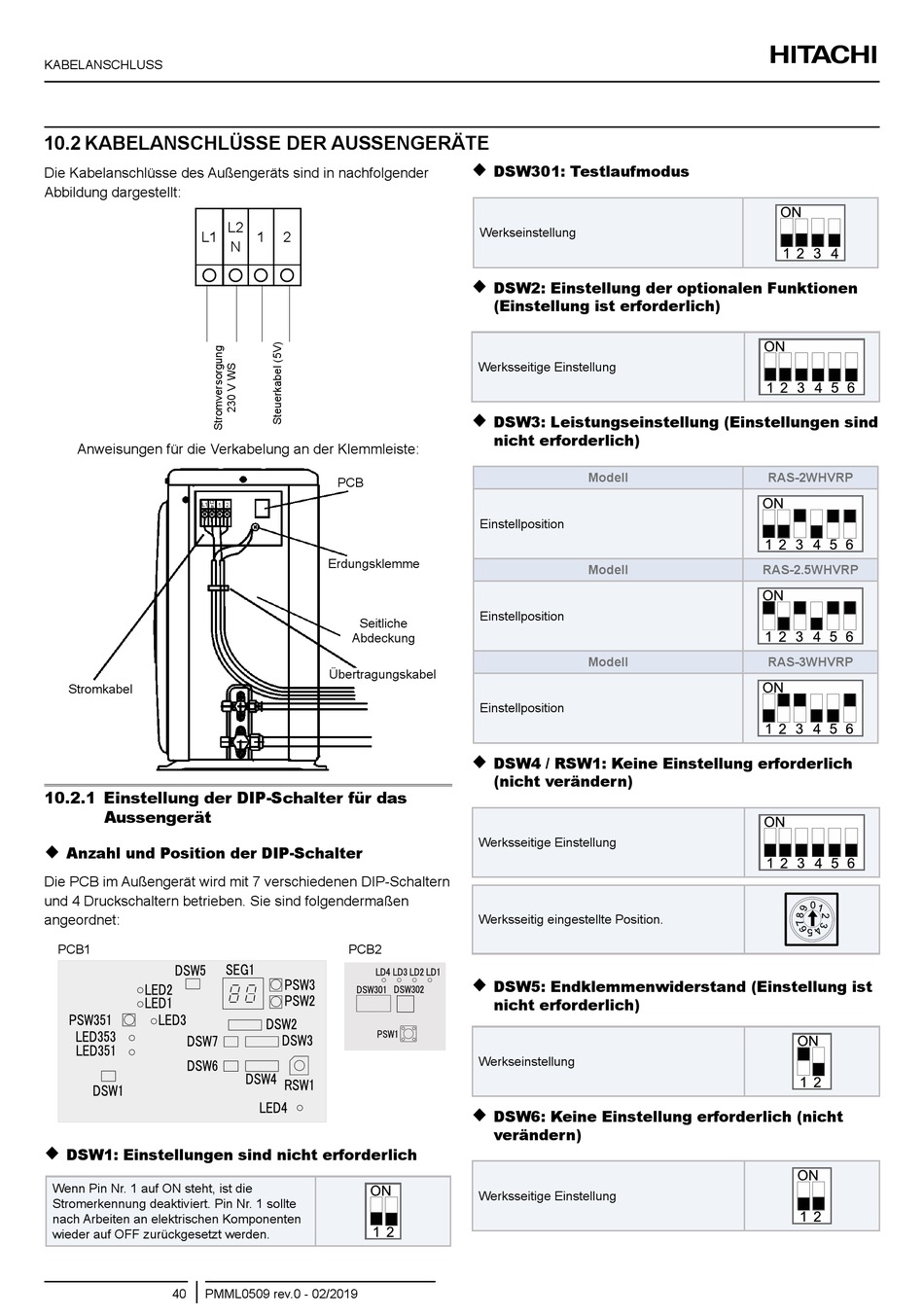

KABELANSCHLUSS
10.2 KABElANSChlüSSE DER AUSSENgERÄTE
Die Kabelanschlüsse des Außengeräts sind in nachfolgender
Abbildung dargestellt:
L1
   
Anweisungen für die Verkabelung an der Klemmleiste:
Stromkabel
10.2.1 Einstellung der DIP-Schalter für das
Aussengerät

Anzahl und Position der DIP-Schalter
Die PCB im Außengerät wird mit 7 verschiedenen DIP-Schaltern
und 4 Druckschaltern betrieben. Sie sind folgendermaßen
angeordnet:
PCB1
PCB1

DSW1: Einstellungen sind nicht erforderlich
Wenn Pin Nr. 1 auf ON steht, ist die
Stromerkennung deaktiviert. Pin Nr. 1 sollte
nach Arbeiten an elektrischen Komponenten
wieder auf OFF zurückgesetzt werden.
40 PMML0509 rev.0 - 02/2019
L2
1 2
N
PCB
Erdungsklemme
Seitliche
Abdeckung
übertragungskabel
PCB2
PCB2

DSW301: Testlaufmodus
Werkseinstellung

DSW2: Einstellung der optionalen Funktionen
(Einstellung ist erforderlich)
Werksseitige Einstellung

DSW3: Leistungseinstellung (Einstellungen sind
nicht erforderlich)
Modell
Einstellposition
Modell
Einstellposition
Modell
Einstellposition

DSW4 / RSW1: Keine Einstellung erforderlich
(nicht verändern)
Werksseitige Einstellung
Werksseitig eingestellte Position.

DSW5: Endklemmenwiderstand (Einstellung ist
nicht erforderlich)
Werkseinstellung

DSW6: Keine Einstellung erforderlich (nicht
verändern)
Werksseitige Einstellung
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
