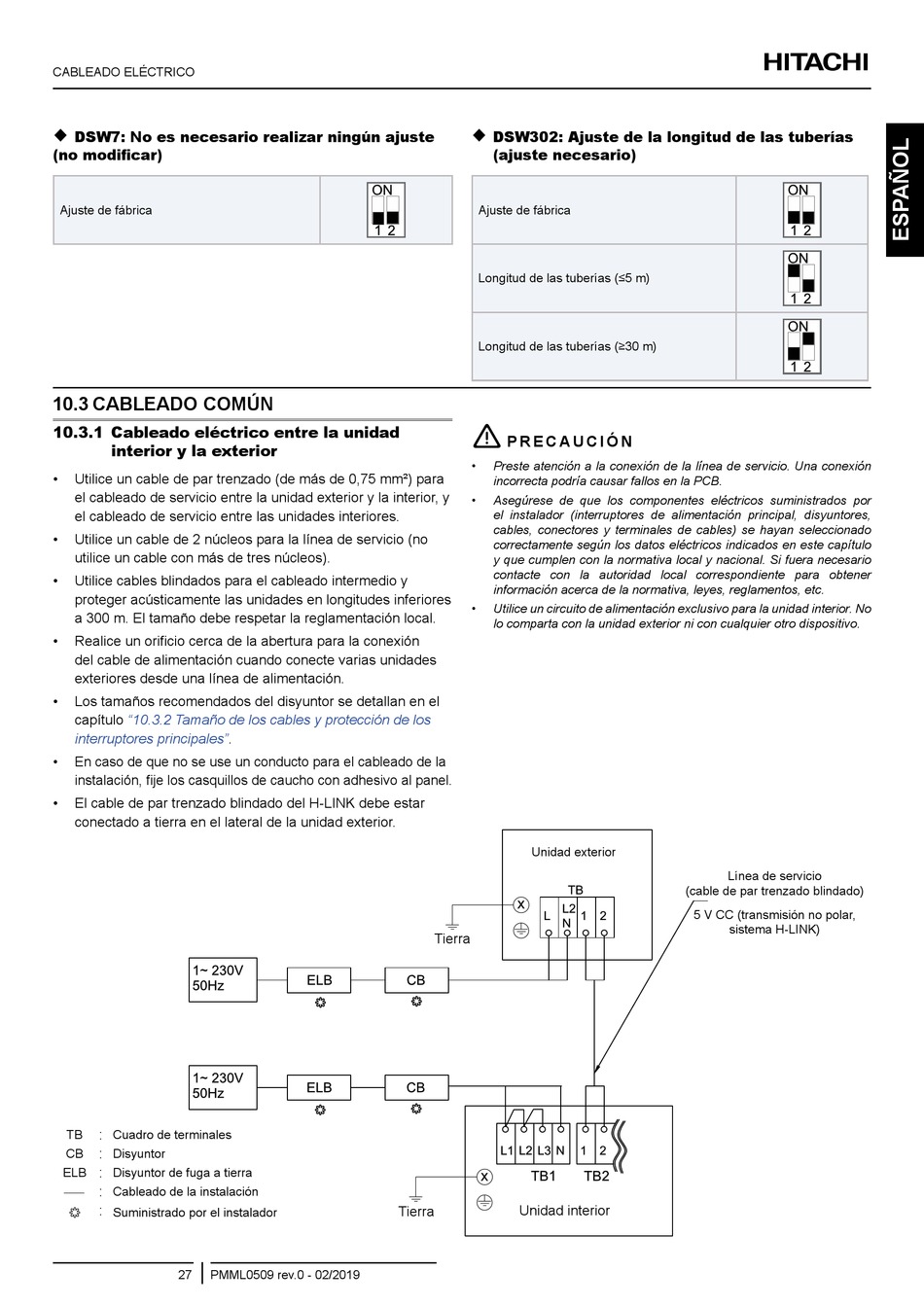

Hitachi RAS-2WHVRP Instruction Manual page 39

CABLEADO ELÉCTRICO

DSW7: No es necesario realizar ningún ajuste
(no modificar)
Ajuste de fábrica
10.3 CABlEADO COMúN
10.3.1 Cableado eléctrico entre la unidad
interior y la exterior
• Utilice un cable de par trenzado (de más de 0,75 mm²) para
el cableado de servicio entre la unidad exterior y la interior, y
el cableado de servicio entre las unidades interiores.
• Utilice un cable de 2 núcleos para la línea de servicio (no
utilice un cable con más de tres núcleos).
• Utilice cables blindados para el cableado intermedio y
proteger acústicamente las unidades en longitudes inferiores
a 300 m. El tamaño debe respetar la reglamentación local.
• Realice un orificio cerca de la abertura para la conexión
del cable de alimentación cuando conecte varias unidades
exteriores desde una línea de alimentación.
• Los tamaños recomendados del disyuntor se detallan en el
capítulo "10.3.2 Tamaño de los cables y protección de los
interruptores principales".
• En caso de que no se use un conducto para el cableado de la
instalación, fije los casquillos de caucho con adhesivo al panel.
• El cable de par trenzado blindado del H-LINK debe estar
conectado a tierra en el lateral de la unidad exterior.
:
TB Cuadro de terminales
:
CB Disyuntor
:
ELB Disyuntor de fuga a tierra
:
Cableado de la instalación
:
Suministrado por el instalador
27 PMML0509 rev.0 - 02/2019

DSW302: Ajuste de la longitud de las tuberías
(ajuste necesario)
Ajuste de fábrica
Longitud de las tuberías (≤5 m)
Longitud de las tuberías (≥30 m)
!
P R E C A U C I Ó N
• Preste atención a la conexión de la línea de servicio. Una conexión
incorrecta podría causar fallos en la PCB.
• Asegúrese de que los componentes eléctricos suministrados por
el instalador (interruptores de alimentación principal, disyuntores,
cables, conectores y terminales de cables) se hayan seleccionado
correctamente según los datos eléctricos indicados en este capítulo
y que cumplen con la normativa local y nacional. Si fuera necesario
contacte con la autoridad local correspondiente para obtener
información acerca de la normativa, leyes, reglamentos, etc.
• Utilice un circuito de alimentación exclusivo para la unidad interior. No
lo comparta con la unidad exterior ni con cualquier otro dispositivo.
Unidad exterior
x
Tierra
x
Unidad interior
Tierra
Línea de servicio
(cable de par trenzado blindado)
5 V CC (transmisión no polar,
sistema H-LINK)
