DE UNITS INSTALLEREN

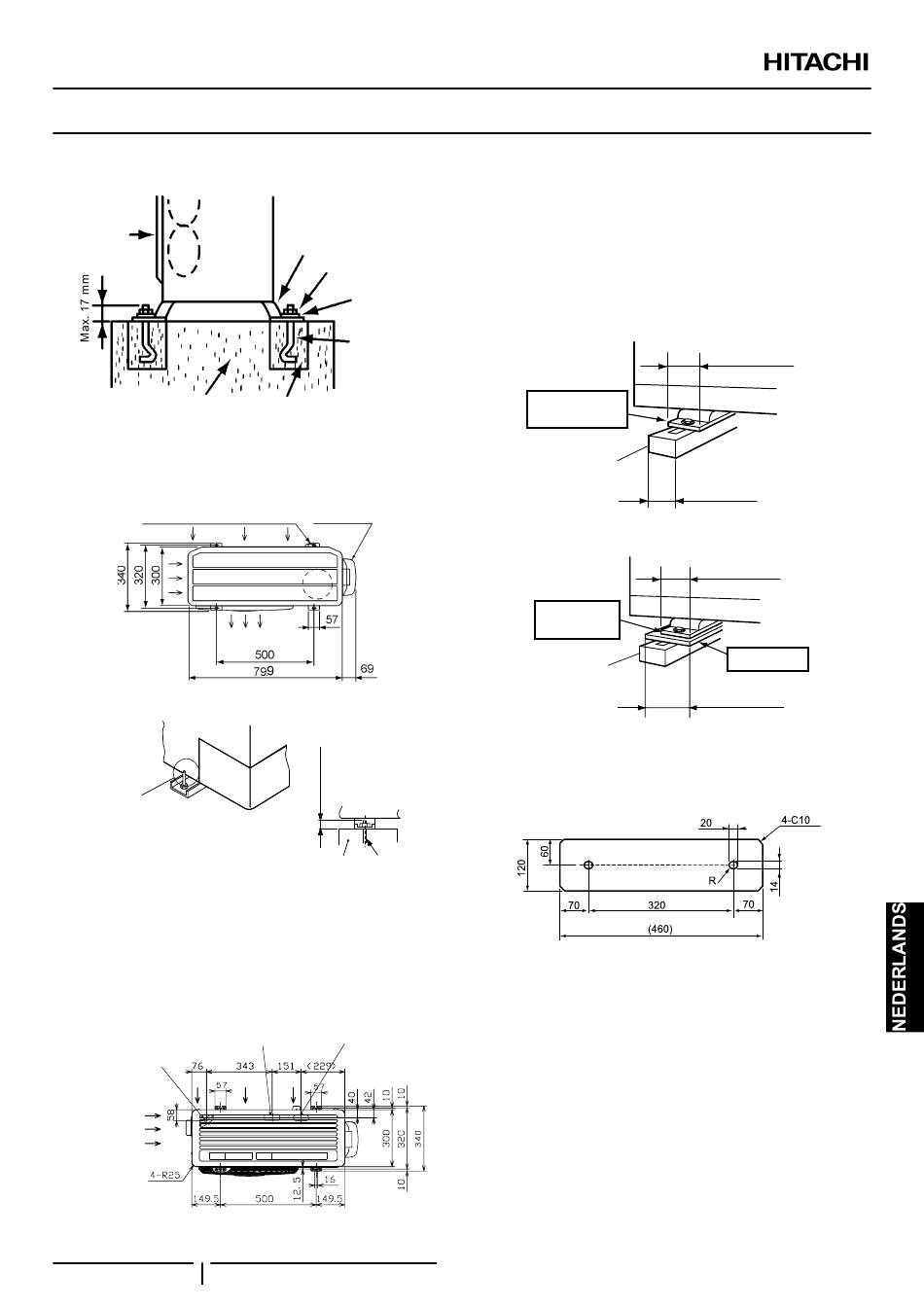

7.3 vOORzIENINg vAN DE INSTAllATIElOCATIE
1 Zet de buitenunit vast met de ankerbouten.
Beton
Bevestig de buitenunit aan de ankerbouten met behulp van
de speciale ring (meegeleverde accessoire).
2 Zet de buitenunit tijdens het installeren vast met ankerbouten.
Voor de locatie van de bevestigingsgaten.
M10 Gat voor ankerbout (Ø 12)
Voorkant
3 Voorbeeld van montage van de buitenunit met ankerbouten.
A
Snijd dit gedeelte uit
wanneer dit type ankerbout
wordt gebruikt. Anders kan
de onderhoudsklep niet
goed worden verwijderd.
4 Zorg voor voldoende afvoer rond de basis. Als u de unit
installeert op een dak of balkon, kan het afvoerwater tijdens
koude ochtenden bevriezen. Voorkom dan ook dat het water
wordt afgevoerd naar een plaats waar veel wordt gelopen,
zodat ongelukken door gladheid worden voorkomen. Als u
het apparaat op een dergelijke locatie installeert, zorg dan
voor voldoende afvoer rond de basis.
Geperforeerd gat
voor aftapleiding
Geperforeerd
afvoergat
105 PMML0509 rev.0 - 02/2019
Basis van
buitenunit
Moer
Speciale
ring
(M12)
Ankerbouten
Opgevuld met mortel
Leidingdeksel
Beton Ankerbout
Geperforeerd
afvoergat
Voorkant
5 De volledige basis van de buitenunit moet op een fundering
worden geïnstalleerd. Wanneer een trillingsbestendige mat
wordt gebruikt, moet deze ook op dezelfde manier worden
geplaatst. Maak bij de installatie van de buitenunit op een
niet-meegeleverd frame gebruik van metalen platen om de
framebreedte aan te passen voor stabiele installatie zoals
getoond in de figuur.
De buitenunit is
niet stabiel
Frame
Buitenunit is
stabiel
Frame
Aanbevolen grootte metalen plaat (niet meegeleverd)
- Materiaal: Warmgewalste vloeistalen plaat (SPHC)
Plaatdikte: 4.5T
-
FOUT
57 mm
Breedte grondplaat
van buitenunit
60 mm
Framebreedte
(niet meegeleverd)
gOED
57 mm
Breedte grondplaat
van buitenunit
Metalen plaat
100 mm of meer
Metalen plaat
