INSTALACIóN DE LAS UNIDADES

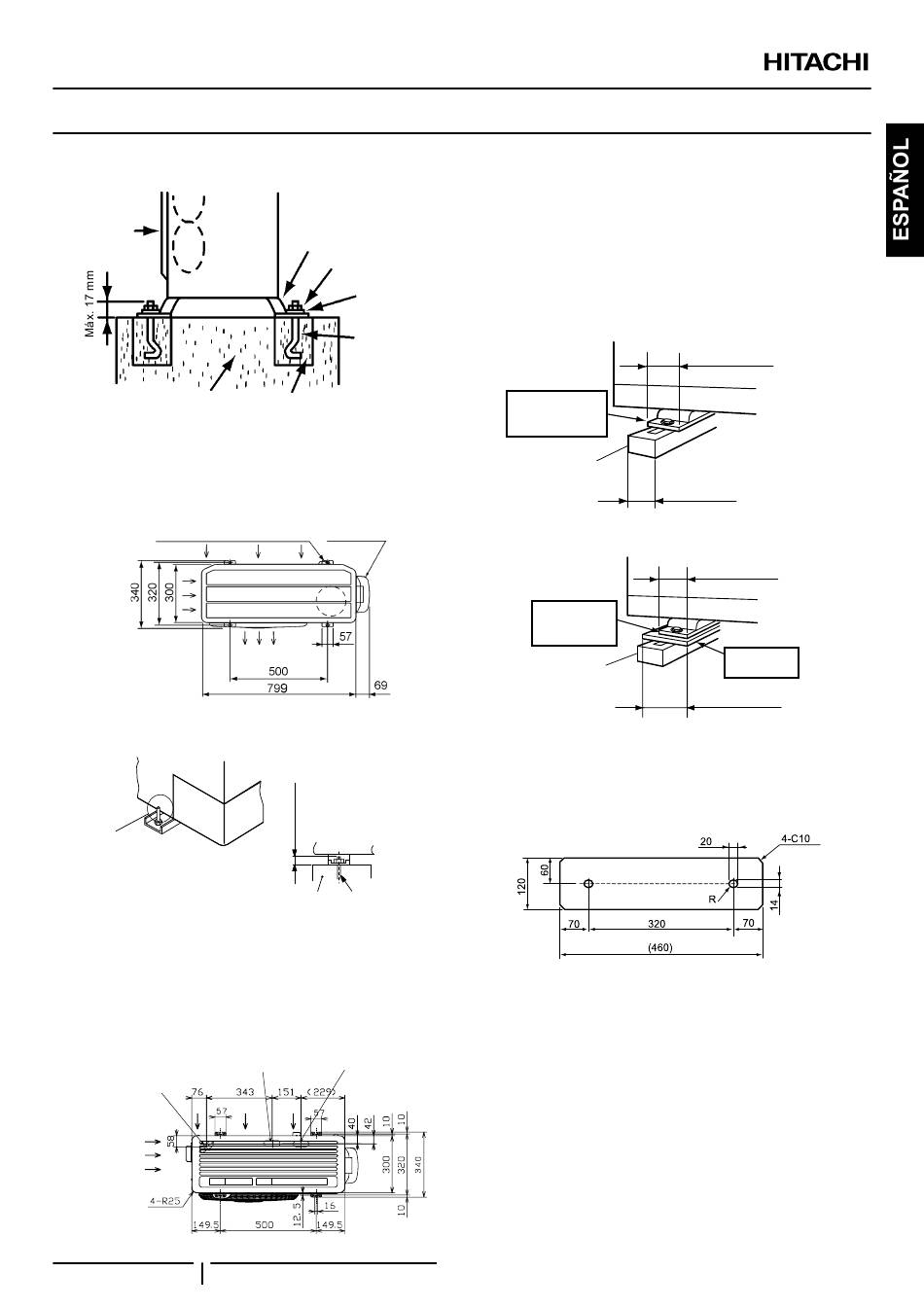

7.3 ESPACIO PARA lA INSTAlACIÓN
1 Sujete la unidad exterior con los pernos de anclaje.
Hormigón
Fije la unidad exterior a los pernos de anclaje con las
arandelas especiales suministradas de fábrica.
2 Fije la unidad exterior con pernos de anclaje.
Ubicación de los orificios de fijación.
Orificio M10 para el perno de anclaje (Ø12)
3 Ejemplo de fijación de la unidad exterior con pernos de
anclaje.
A
Corte esta parte cuando
utilice este tipo de
perno de anclaje. De lo
contrario, resultará difícil
retirar la tapa de servicio.
4 Realice un desagüe adecuado alrededor de la cimentación.
Cuando se instala la unidad en un tejado o galería, es posible
que el agua de desagüe se hiele en las mañanas frías. Por
lo tanto, evite el desagüe en zonas frecuentemente utilizadas
por personas, ya que podrían resbalar. Cuando se instale,
realice un desagüe adicional alrededor de la cimentación.
Orificio de desagüe perforado
para tubería de desagüe
Orificio de desagüe
perforado
21 PMML0509 rev.0 - 02/2019
Base de
la unidad
exterior
Tuerca
Arandela
especial
(M12)
Pernos de
anclaje
Mortero de relleno
Tapa de la tubería
Parte delantera
Perno de anclaje
Hormigón
Orificio de desagüe
perforado
Parte delantera
5 Toda la base de la unidad exterior se debe instalar sobre
una cimentación. Si se usa una alfombra a prueba de
vibraciones, también se debe posicionar de la misma
manera. Si instala la unidad exterior en el marco
suministrado por el instalador, utilice placas de metal para
ajustar el ancho del marco para que sea estable, tal y como
se muestra en la figura.
INCORRECTO
La unidad
exterior no es
estable
Marco
CORRECTO
La unidad
exterior es
estable
Marco
Tamaño recomendado de las placas metálicas (suministradas
por el instalador)
- Material: placa de acero blando laminada en caliente
- Grosor de la placa: 4,5 T
57 mm
Ancho de la base
de la unidad exterior
60 mm
Ancho del marco
(suministrado por el instalador)
57 mm
Ancho de la base
de la unidad exterior
Placa
metálica
100mm o más
Placa metálica
