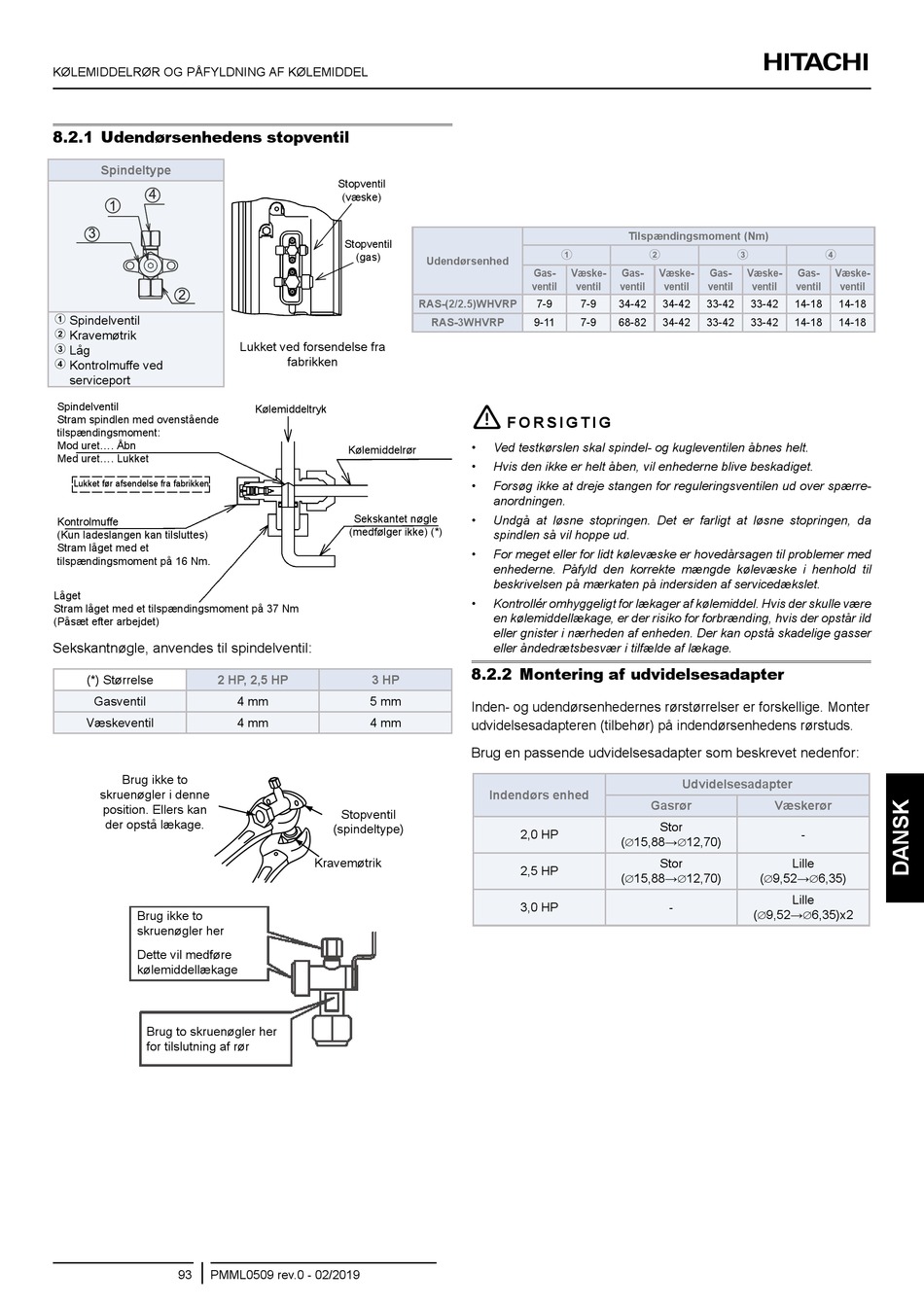

KØLEMIDDELRØR OG PåFYLDNING AF KØLEMIDDEL
8.2.1 Udendørsenhedens stopventil
Spindeltype
 Spindelventil
 Kravemøtrik
 Låg
 Kontrolmuffe ved
serviceport
Spindelventil
Stram spindlen med ovenstående
tilspændingsmoment:
Mod uret.... åbn
Med uret.... Lukket
Lukket før afsendelse fra fabrikken
Kontrolmuffe
(Kun ladeslangen kan tilsluttes)
Stram låget med et
tilspændingsmoment på 16 Nm.
Låget
Stram låget med et tilspændingsmoment på 37 Nm
(Påsæt efter arbejdet)
Sekskantnøgle, anvendes til spindelventil:
2 hP, 2,5 hP
(*) Størrelse
Gasventil
Væskeventil
Brug ikke to
skruenøgler i denne
position. Ellers kan
der opstå lækage.
Brug ikke to
skruenøgler her
Dette vil medføre
kølemiddellækage
Brug to skruenøgler her
for tilslutning af rør
93 PMML0509 rev.0 - 02/2019
Stopventil
(væske)
Stopventil
(gas)
Lukket ved forsendelse fra
fabrikken
Kølemiddeltryk
Kølemiddelrør
Sekskantet nøgle
(medfølger ikke) (*)
3 hP
4 mm 5 mm
4 mm 4 mm
Stopventil
(spindeltype)
Kravemøtrik

Udendørsenhed
gas- væske-
ventil ventil
RAS-(2/2.5)whvRP 7-9 7-9
RAS-3whvRP 9-11 7-9
!
F O R S I g T I g
• Ved testkørslen skal spindel- og kugleventilen åbnes helt.
• Hvis den ikke er helt åben, vil enhederne blive beskadiget.
• Forsøg ikke at dreje stangen for reguleringsventilen ud over spærre-
anordningen.
• Undgå at løsne stopringen. Det er farligt at løsne stopringen, da
spindlen så vil hoppe ud.
• For meget eller for lidt kølevæske er hovedårsagen til problemer med
enhederne. Påfyld den korrekte mængde kølevæske i henhold til
beskrivelsen på mærkaten på indersiden af servicedækslet.
• Kontrollér omhyggeligt for lækager af kølemiddel. Hvis der skulle være
en kølemiddellækage, er der risiko for forbrænding, hvis der opstår ild
eller gnister i nærheden af enheden. Der kan opstå skadelige gasser
eller åndedrætsbesvær i tilfælde af lækage.
8.2.2 Montering af udvidelsesadapter
Inden- og udendørsenhedernes rørstørrelser er forskellige. Monter
udvidelsesadapteren (tilbehør) på indendørsenhedens rørstuds.
Brug en passende udvidelsesadapter som beskrevet nedenfor:
Indendørs enhed
2,0 HP
2,5 HP
3,0 HP
Tilspændingsmoment (Nm)
 
gas- væske- gas- væske-
ventil ventil ventil ventil
34-42 34-42 33-42 33-42
68-82 34-42 33-42 33-42
Udvidelsesadapter
gasrør væskerør
Stor
( 15,88→ 12,70)
∅ ∅
Stor Lille
( 15,88→ 12,70) ( 9,52→
∅ ∅ ∅
Lille
-
( 9,52→
∅

gas- væske-
ventil ventil
14-18 14-18
14-18 14-18
-
6,35)
∅
6,35)x2
∅
