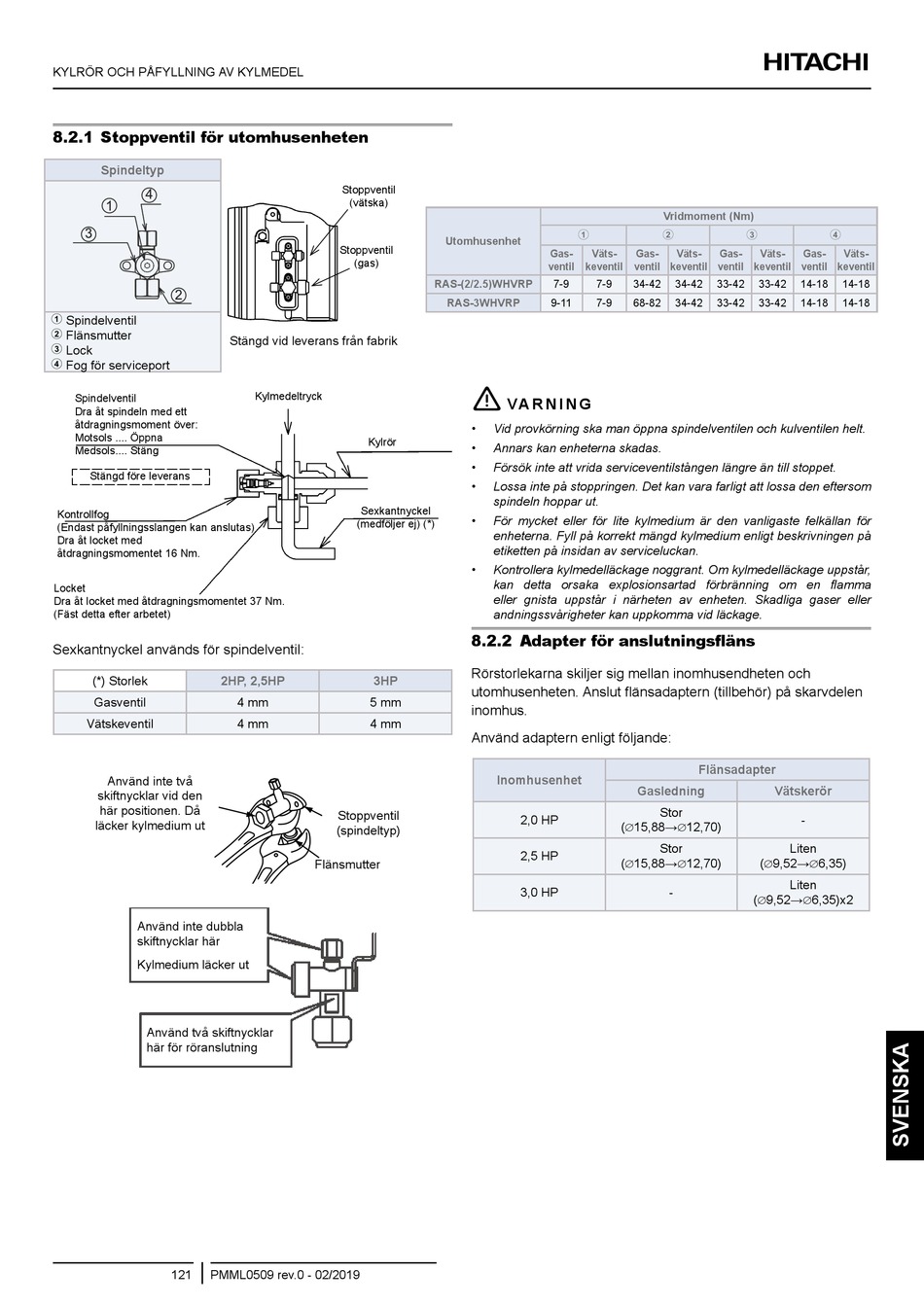

KYLRÖR OCH PåFYLLNING AV KYLMEDEL
8.2.1 Stoppventil för utomhusenheten
Spindeltyp
 Spindelventil
 Flänsmutter
 Lock
 Fog för serviceport
Spindelventil
Dra åt spindeln med ett
åtdragningsmoment över:
Motsols .... Öppna
Medsols.... Stäng
Stängd före leverans
Kontrollfog
(Endast påfyllningsslangen kan anslutas)
Dra åt locket med
åtdragningsmomentet 16 Nm.
Locket
Dra åt locket med åtdragningsmomentet 37 Nm.
(Fäst detta efter arbetet)
Sexkantnyckel används för spindelventil:
(*) Storlek 2hP, 2,5hP
Gasventil
Vätskeventil
Använd inte två
skiftnycklar vid den
här positionen. Då
läcker kylmedium ut
Använd inte dubbla
skiftnycklar här
Kylmedium läcker ut
Använd två skiftnycklar
här för röranslutning
121 PMML0509 rev.0 - 02/2019
Stoppventil
(vätska)
Stoppventil
(gas)
Stängd vid leverans från fabrik
Kylmedeltryck
Kylrör
Sexkantnyckel
(medföljer ej) (*)
3hP
4 mm 5 mm
4 mm 4 mm
Stoppventil
(spindeltyp)
Flänsmutter

Utomhusenhet
gas- väts-
ventil keventil
RAS-(2/2.5)whvRP 7-9 7-9
RAS-3whvRP 9-11 7-9
!
vA R N I N g
• Vid provkörning ska man öppna spindelventilen och kulventilen helt.
• Annars kan enheterna skadas.
• Försök inte att vrida serviceventilstången längre än till stoppet.
• Lossa inte på stoppringen. Det kan vara farligt att lossa den eftersom
spindeln hoppar ut.
• För mycket eller för lite kylmedium är den vanligaste felkällan för
enheterna. Fyll på korrekt mängd kylmedium enligt beskrivningen på
etiketten på insidan av serviceluckan.
• Kontrollera kylmedelläckage noggrant. Om kylmedelläckage uppstår,
kan detta orsaka explosionsartad förbränning om en flamma
eller gnista uppstår i närheten av enheten. Skadliga gaser eller
andningssvårigheter kan uppkomma vid läckage.
8.2.2 Adapter för anslutningsfläns
Rörstorlekarna skiljer sig mellan inomhusendheten och
utomhusenheten. Anslut flänsadaptern (tillbehör) på skarvdelen
inomhus.
Använd adaptern enligt följande:
Inomhusenhet
2,0 HP
2,5 HP
3,0 HP
vridmoment (Nm)
 
gas- väts- gas- väts-
ventil keventil ventil keventil
34-42 34-42 33-42 33-42
68-82 34-42 33-42 33-42
Flänsadapter
gasledning vätskerör
Stor
( 15,88→ 12,70)
∅ ∅
Stor Liten
( 15,88→ 12,70) ( 9,52→
∅ ∅ ∅
Liten
-
( 9,52→
∅

gas- väts-
ventil keventil
14-18 14-18
14-18 14-18
-
6,35)
∅
6,35)x2
∅
