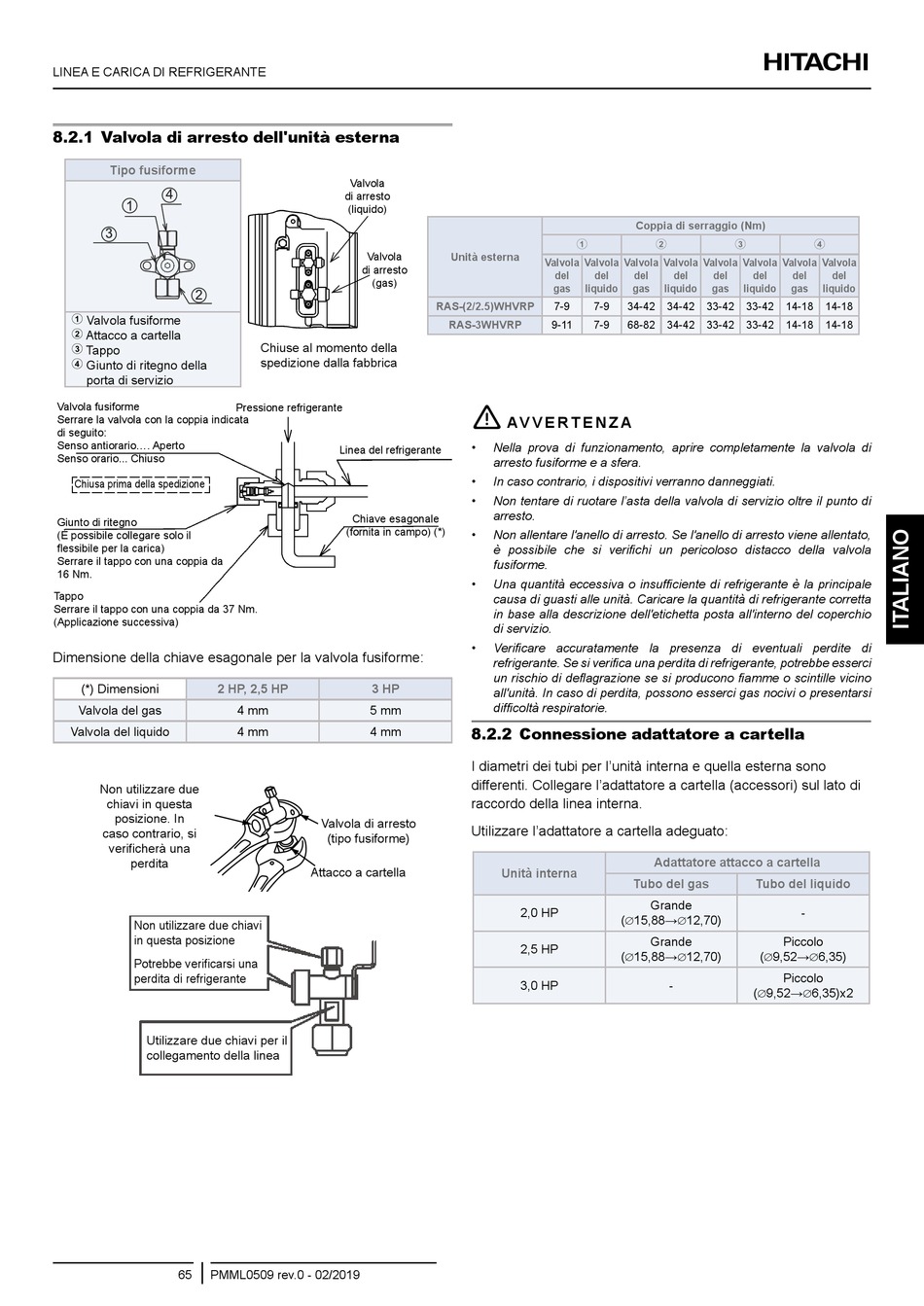

LINEA E CARICA DI REFRIGERANTE
8.2.1 Valvola di arresto dell'unità esterna
Tipo fusiforme
 Valvola fusiforme
 Attacco a cartella
 Tappo
 Giunto di ritegno della
porta di servizio
Valvola fusiforme
Serrare la valvola con la coppia indicata
di seguito:
Senso antiorario.... Aperto
Senso orario... Chiuso
Chiusa prima della spedizione
Giunto di ritegno
(È possibile collegare solo il
flessibile per la carica)
Serrare il tappo con una coppia da
16 Nm.
Tappo
Serrare il tappo con una coppia da 37 Nm.
(Applicazione successiva)
Dimensione della chiave esagonale per la valvola fusiforme:
(*) Dimensioni 2 hP, 2,5 hP
Valvola del gas
Valvola del liquido
Non utilizzare due
chiavi in questa
posizione. In
caso contrario, si
verificherà una
perdita
Non utilizzare due chiavi
in questa posizione
Potrebbe verificarsi una
perdita di refrigerante
Utilizzare due chiavi per il
collegamento della linea
65 PMML0509 rev.0 - 02/2019
Valvola
di arresto
(liquido)
Valvola
di arresto
(gas)
Chiuse al momento della
spedizione dalla fabbrica
Pressione refrigerante
Linea del refrigerante
Chiave esagonale
(fornita in campo) (*)
3 hP
4 mm 5 mm
4 mm 4 mm
Valvola di arresto
(tipo fusiforme)
Attacco a cartella

Unità esterna
valvola valvola
del del
gas liquido
RAS-(2/2.5)whvRP
7-9 7-9
RAS-3whvRP 9-11 7-9
!
Av v E R T E N z A
• Nella prova di funzionamento, aprire completamente la valvola di
arresto fusiforme e a sfera.
• In caso contrario, i dispositivi verranno danneggiati.
• Non tentare di ruotare l'asta della valvola di servizio oltre il punto di
arresto.
• Non allentare l'anello di arresto. Se l'anello di arresto viene allentato,
è possibile che si verifichi un pericoloso distacco della valvola
fusiforme.
• Una quantità eccessiva o insufficiente di refrigerante è la principale
causa di guasti alle unità. Caricare la quantità di refrigerante corretta
in base alla descrizione dell'etichetta posta all'interno del coperchio
di servizio.
• Verificare accuratamente la presenza di eventuali perdite di
refrigerante. Se si verifica una perdita di refrigerante, potrebbe esserci
un rischio di deflagrazione se si producono fiamme o scintille vicino
all'unità. In caso di perdita, possono esserci gas nocivi o presentarsi
difficoltà respiratorie.
8.2.2 Connessione adattatore a cartella
I diametri dei tubi per l'unità interna e quella esterna sono
differenti. Collegare l'adattatore a cartella (accessori) sul lato di
raccordo della linea interna.
Utilizzare l'adattatore a cartella adeguato:
Unità interna
2,0 HP
2,5 HP
3,0 HP
Coppia di serraggio (Nm)
 
valvola valvola valvola valvola valvola
del del del del del
gas liquido gas liquido gas
34-42 34-42 33-42 33-42 14-18
68-82 34-42 33-42 33-42 14-18
Adattatore attacco a cartella
Tubo del gas Tubo del liquido
Grande
( 15,88→ 12,70)
∅ ∅
Grande Piccolo
( 15,88→ 12,70) ( 9,52→
∅ ∅ ∅
Piccolo
-
( 9,52→
∅

valvola
del
liquido
14-18
14-18
-
6,35)
∅
6,35)x2
∅
