ENHETSINSTALLATION
7.3 BESTÄMMElSER FÖR INSTAllATIONSPlATSEN

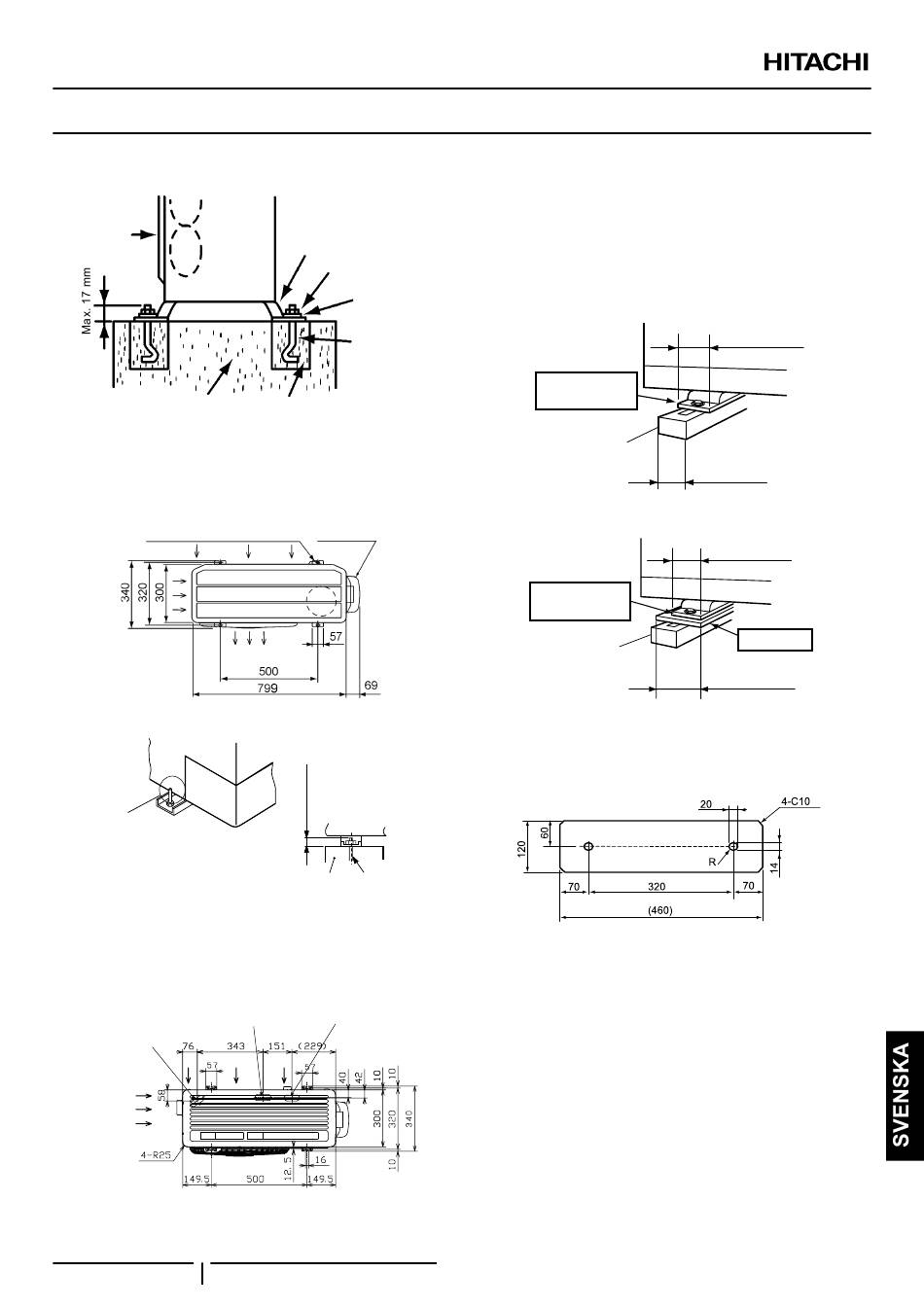

1 Fäst utomhusenheten med ankarbultarna.
Betong
Fäst utomhusenheten i ankarbultarna med specialbrickan
som är ett medföljande tillbehör.
2 Fäst utomhusenheten med ankarbultar.
Fastsättningshålens placering.
M10-hål för ankarbult (Ø 12)
3 Exempel på fästning av utomhusenhet med ankarbultar.
A
Kapa den här delen
när den här typen av
ankarbult används.
Annars är det svårt att
ta bort servicelocket
4 Ordna tillräcklig dränering runt underlaget. Dräneringsvattnet
kan frysa till is vid kall väderlek. Eftersom det kan bli halt
bör du undvika att leda dräneringsvattnet till platser där
människor ofta vistas. Om du installerar enheten på en sådan
plats ska du se till att underlaget är tillräckligt dränerat.
Stansat dräneringshål
för dräneringsrör
Stansat
dräneringshål
119 PMML0509 rev.0 - 02/2019
Utomhusenhetens bas
Mutter
Specialbricka
(M12)
Ankarbultar
Murbruksfyllning
Rörhölje
Framsida
Betong
Ankarbult
Stansat dräneringshål
Framsida
5 Hela utomhusenhetens bottenplatta ska installeras på
en plattform. Om du använder en vibrationssäker matta
ska även den placeras på samma sätt. Om du installerar
utomhusenheten på en ram som inte medföljer ska du
använda fästjärn och justera ramens bredd för att få en stabil
installation. Se figuren.
Utomhusenheten
är ostadig
Bas
Utomhusenheten
är stabil
Bas
Rekommenderad storlek på fästjärn (medföljer ej)
- Material: Varmvalsat mjukt stål (SPHC)
- Fästjärnens tjocklek: 4.5 T
FEl
57 mm
Basbredd på
utomhusenhet
60 mm
Basbredd
(medföljer ej)
RÄTT
57 mm
Basbredd på
utomhusenhet
Fästjärn
100 mm eller mer
Fästjärn
