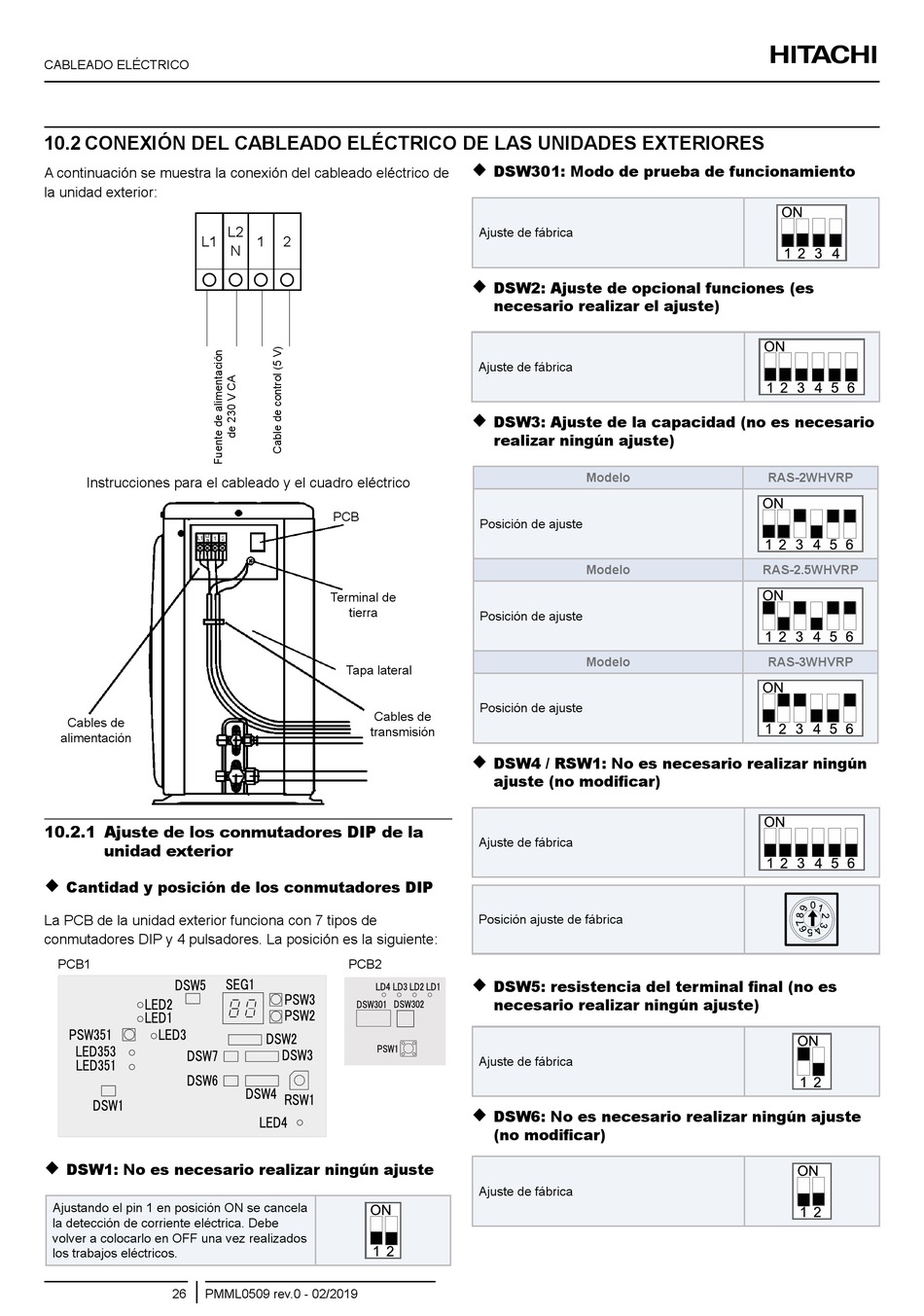

CABLEADO ELÉCTRICO
10.2 CONEXIÓN DEl CABlEADO ElÉCTRICO DE lAS UNIDADES EXTERIORES
A continuación se muestra la conexión del cableado eléctrico de
la unidad exterior:
L1
   
Instrucciones para el cableado y el cuadro eléctrico
Cables de
alimentación
10.2.1 Ajuste de los conmutadores DIP de la
unidad exterior

Cantidad y posición de los conmutadores DIP
La PCB de la unidad exterior funciona con 7 tipos de
conmutadores DIP y 4 pulsadores. La posición es la siguiente:
PCB1
PCB1

DSW1: No es necesario realizar ningún ajuste
Ajustando el pin 1 en posición ON se cancela
la detección de corriente eléctrica. Debe
volver a colocarlo en OFF una vez realizados
los trabajos eléctricos.
26 PMML0509 rev.0 - 02/2019
L2
1 2
N
PCB
Terminal de
tierra
Tapa lateral
Cables de
transmisión
PCB2
PCB2

DSW301: Modo de prueba de funcionamiento
Ajuste de fábrica

DSW2: Ajuste de opcional funciones (es
necesario realizar el ajuste)
Ajuste de fábrica

DSW3: Ajuste de la capacidad (no es necesario
realizar ningún ajuste)
Modelo
Posición de ajuste
Modelo
Posición de ajuste
Modelo
Posición de ajuste

DSW4 / RSW1: No es necesario realizar ningún
ajuste (no modificar)
Ajuste de fábrica
Posición ajuste de fábrica

DSW5: resistencia del terminal final (no es
necesario realizar ningún ajuste)
Ajuste de fábrica

DSW6: No es necesario realizar ningún ajuste
(no modificar)
Ajuste de fábrica
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
