KOELMIDDELLEIDINGEN EN HOEVEELHEID KOELMIDDEL

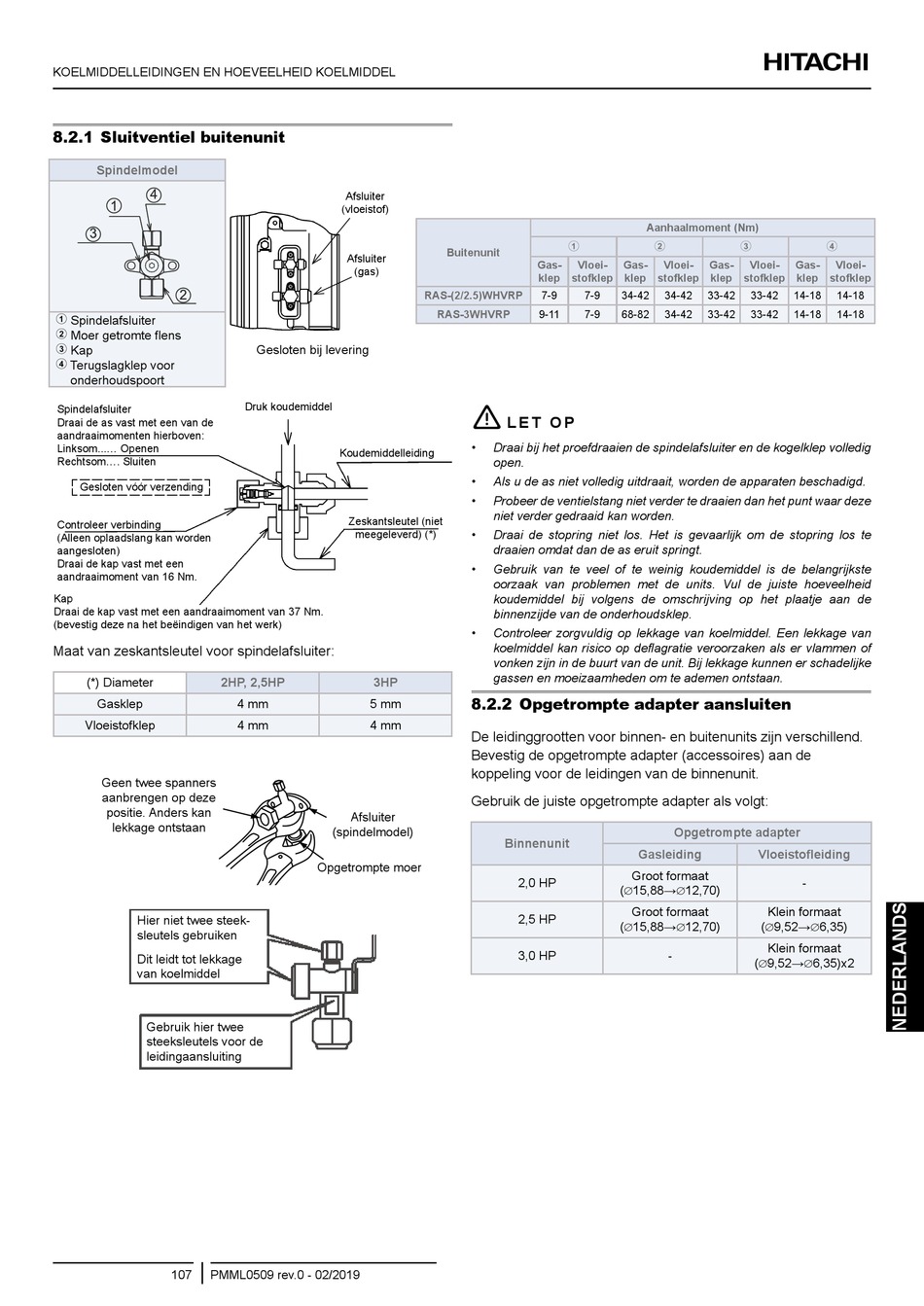

8.2.1 Sluitventiel buitenunit
Spindelmodel
 Spindelafsluiter
 Moer getromte flens
 Kap
 Terugslagklep voor
onderhoudspoort
Spindelafsluiter
Draai de as vast met een van de
aandraaimomenten hierboven:
Linksom...... Openen
Rechtsom.... Sluiten
Gesloten vóór verzending
Controleer verbinding
(Alleen oplaadslang kan worden
aangesloten)
Draai de kap vast met een
aandraaimoment van 16 Nm.
Kap
Draai de kap vast met een aandraaimoment van 37 Nm.
(bevestig deze na het beëindigen van het werk)
Maat van zeskantsleutel voor spindelafsluiter:
(*) Diameter 2hP, 2,5hP
Gasklep
Vloeistofklep
Geen twee spanners
aanbrengen op deze
positie. Anders kan
lekkage ontstaan
Hier niet twee steek-
sleutels gebruiken
Dit leidt tot lekkage
van koelmiddel
Gebruik hier twee
steeksleutels voor de
leidingaansluiting
107 PMML0509 rev.0 - 02/2019
Afsluiter
(vloeistof)
Afsluiter
(gas)
Gesloten bij levering
Druk koudemiddel
Koudemiddelleiding
Zeskantsleutel (niet
meegeleverd) (*)
3hP
4 mm 5 mm
4 mm 4 mm
Afsluiter
(spindelmodel)
Opgetrompte moer

Buitenunit
gas- vloei-
klep stofklep
RAS-(2/2.5)whvRP 7-9 7-9
RAS-3whvRP
9-11 7-9
!
l E T O P
• Draai bij het proefdraaien de spindelafsluiter en de kogelklep volledig
open.
• Als u de as niet volledig uitdraait, worden de apparaten beschadigd.
• Probeer de ventielstang niet verder te draaien dan het punt waar deze
niet verder gedraaid kan worden.
• Draai de stopring niet los. Het is gevaarlijk om de stopring los te
draaien omdat dan de as eruit springt.
• Gebruik van te veel of te weinig koudemiddel is de belangrijkste
oorzaak van problemen met de units. Vul de juiste hoeveelheid
koudemiddel bij volgens de omschrijving op het plaatje aan de
binnenzijde van de onderhoudsklep.
• Controleer zorgvuldig op lekkage van koelmiddel. Een lekkage van
koelmiddel kan risico op deflagratie veroorzaken als er vlammen of
vonken zijn in de buurt van de unit. Bij lekkage kunnen er schadelijke
gassen en moeizaamheden om te ademen ontstaan.
8.2.2 Opgetrompte adapter aansluiten
De leidinggrootten voor binnen- en buitenunits zijn verschillend.
Bevestig de opgetrompte adapter (accessoires) aan de
koppeling voor de leidingen van de binnenunit.
Gebruik de juiste opgetrompte adapter als volgt:
Binnenunit
2,0 HP
2,5 HP
3,0 HP
Aanhaalmoment (Nm)
 
gas- vloei- gas- vloei-
klep stofklep klep stofklep
34-42 34-42 33-42 33-42 14-18
68-82 34-42 33-42 33-42 14-18
Opgetrompte adapter
gasleiding Vloeistofleiding
Groot formaat
( 15,88→ 12,70)
∅ ∅
Groot formaat Klein formaat
( 15,88→ 12,70) ( 9,52→
∅ ∅ ∅
Klein formaat
-
( 9,52→
∅

gas- vloei-
klep stofklep
14-18
14-18
-
6,35)
∅
6,35)x2
∅
