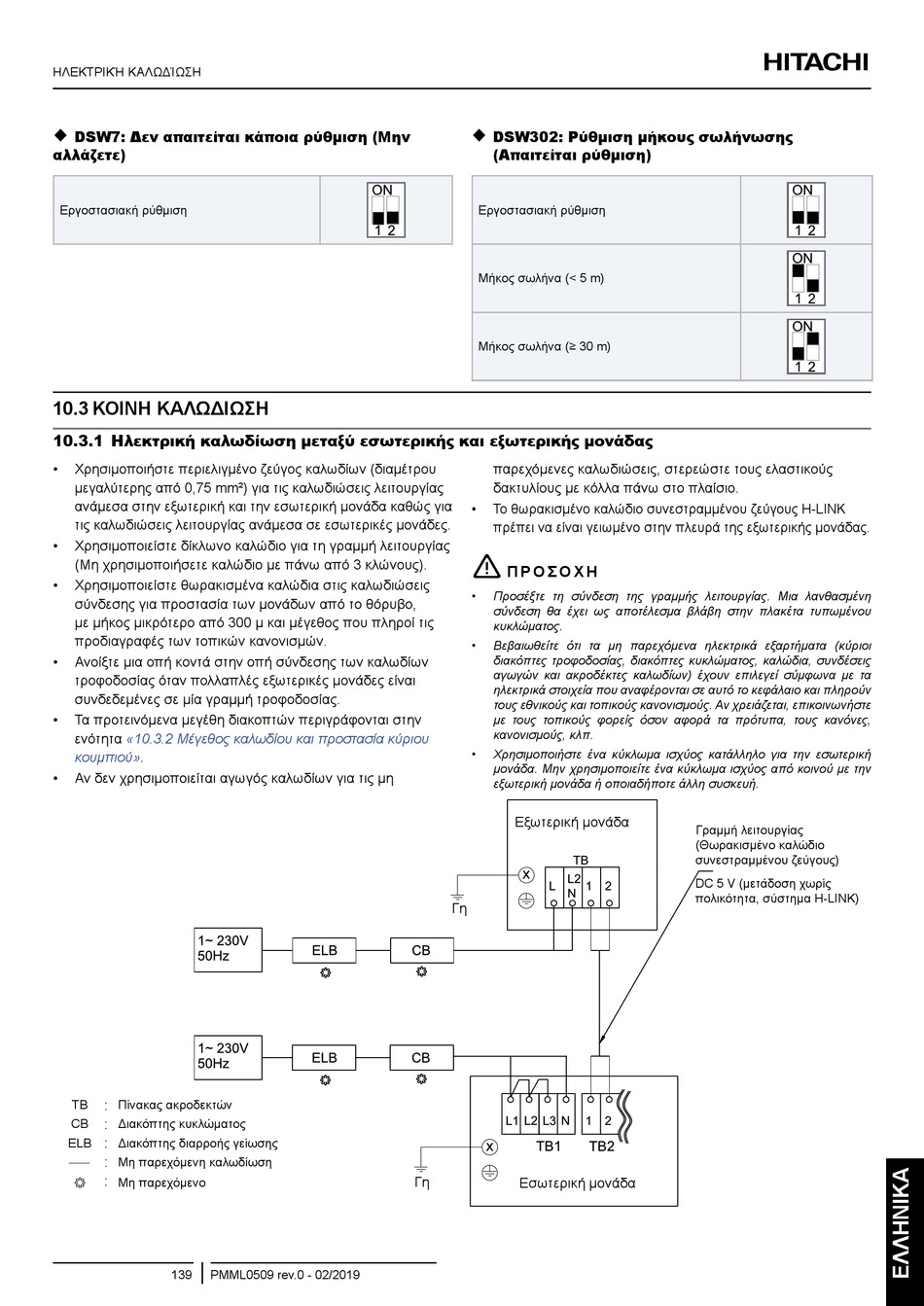

Hitachi RAS-2WHVRP Instruction Manual page 151

ΗΛΕΚΤΡΙΚΉ ΚΑΛωδΊωΣΗ

DSW7: Δεν απαιτείται κάποια ρύθμιση (Μην
αλλάζετε)
Εργοστασιακή ρύθμιση
10.3 ΚΟΙΝΗ ΚΑΛΩΔΙΩΣΗ
10.3.1 Ηλεκτρική καλωδίωση μεταξύ εσωτερικής και εξωτερικής μονάδας
• χρησιμοποιήστε περιελιγμένο ζεύγος καλωδίων (διαμέτρου
μεγαλύτερης από 0,75 mm²) για τις καλωδιώσεις λειτουργίας
ανάμεσα στην εξωτερική και την εσωτερική μονάδα καθώς για
τις καλωδιώσεις λειτουργίας ανάμεσα σε εσωτερικές μονάδες.
• χρησιμοποιείστε δίκλωνο καλώδιο για τη γραμμή λειτουργίας
(Μη χρησιμοποιήσετε καλώδιο με πάνω από 3 κλώνους).
• χρησιμοποιείστε θωρακισμένα καλώδια στις καλωδιώσεις
σύνδεσης για προστασία των μονάδων από το θόρυβο,
με μήκος μικρότερο από 300 μ και μέγεθος που πληροί τις
προδιαγραφές των τοπικών κανονισμών.
• Ανοίξτε μια οπή κοντά στην οπή σύνδεσης των καλωδίων
τροφοδοσίας όταν πολλαπλές εξωτερικές μονάδες είναι
συνδεδεμένες σε μία γραμμή τροφοδοσίας.
• Τα προτεινόμενα μεγέθη διακοπτών περιγράφονται στην
ενότητα «10.3.2 Μέγεθος καλωδίου και προστασία κύριου
κουμπιού».
• Αν δεν χρησιμοποιείται αγωγός καλωδίων για τις μη
:
TB Πίνακας ακροδεκτών
:
CB διακόπτης κυκλώματος
:
ELB διακόπτης διαρροής γείωσης
:
Μη παρεχόμενη καλωδίωση
:
Μη παρεχόμενο
139 PMML0509 rev.0 - 02/2019

DSW302: Ρύθμιση μήκους σωλήνωσης
(Απαιτείται ρύθμιση)
Εργοστασιακή ρύθμιση
Μήκος σωλήνα (< 5 m)
Μήκος σωλήνα (≥ 30 m)
παρεχόμενες καλωδιώσεις, στερεώστε τους ελαστικούς
δακτυλίους με κόλλα πάνω στο πλαίσιο.
• Το θωρακισμένο καλώδιο συνεστραμμένου ζεύγους H-LINK
πρέπει να είναι γειωμένο στην πλευρά της εξωτερικής μονάδας.
!
Π Ρ Ο Σ Ο Χ Η
• Προσέξτε τη σύνδεση της γραμμής λειτουργίας. Μια λανθασμένη
σύνδεση θα έχει ως αποτέλεσμα βλάβη στην πλακέτα τυπωμένου
κυκλώματος.
• Βεβαιωθείτε ότι τα μη παρεχόμενα ηλεκτρικά εξαρτήματα (κύριοι
διακόπτες τροφοδοσίας, διακόπτες κυκλώματος, καλώδια, συνδέσεις
αγωγών και ακροδέκτες καλωδίων) έχουν επιλεγεί σύμφωνα με τα
ηλεκτρικά στοιχεία που αναφέρονται σε αυτό το κεφάλαιο και πληρούν
τους εθνικούς και τοπικούς κανονισμούς. Αν χρειάζεται, επικοινωνήστε
με τους τοπικούς φορείς όσον αφορά τα πρότυπα, τους κανόνες,
κανονισμούς, κλπ.
• Χρησιμοποιήστε ένα κύκλωμα ισχύος κατάλληλο για την εσωτερική
μονάδα. Μην χρησιμοποιείτε ένα κύκλωμα ισχύος από κοινού με την
εξωτερική μονάδα ή οποιαδήποτε άλλη συσκευή.
Εξωτερική μονάδα
x
Γη
x
Γη
Εσωτερική μονάδα
Γραμμή λειτουργίας
(Θωρακισμένο καλώδιο
συνεστραμμένου ζεύγους)
DC 5 V (μετάδοση χωρίς
πολικότητα, σύστημα H-LINK)
