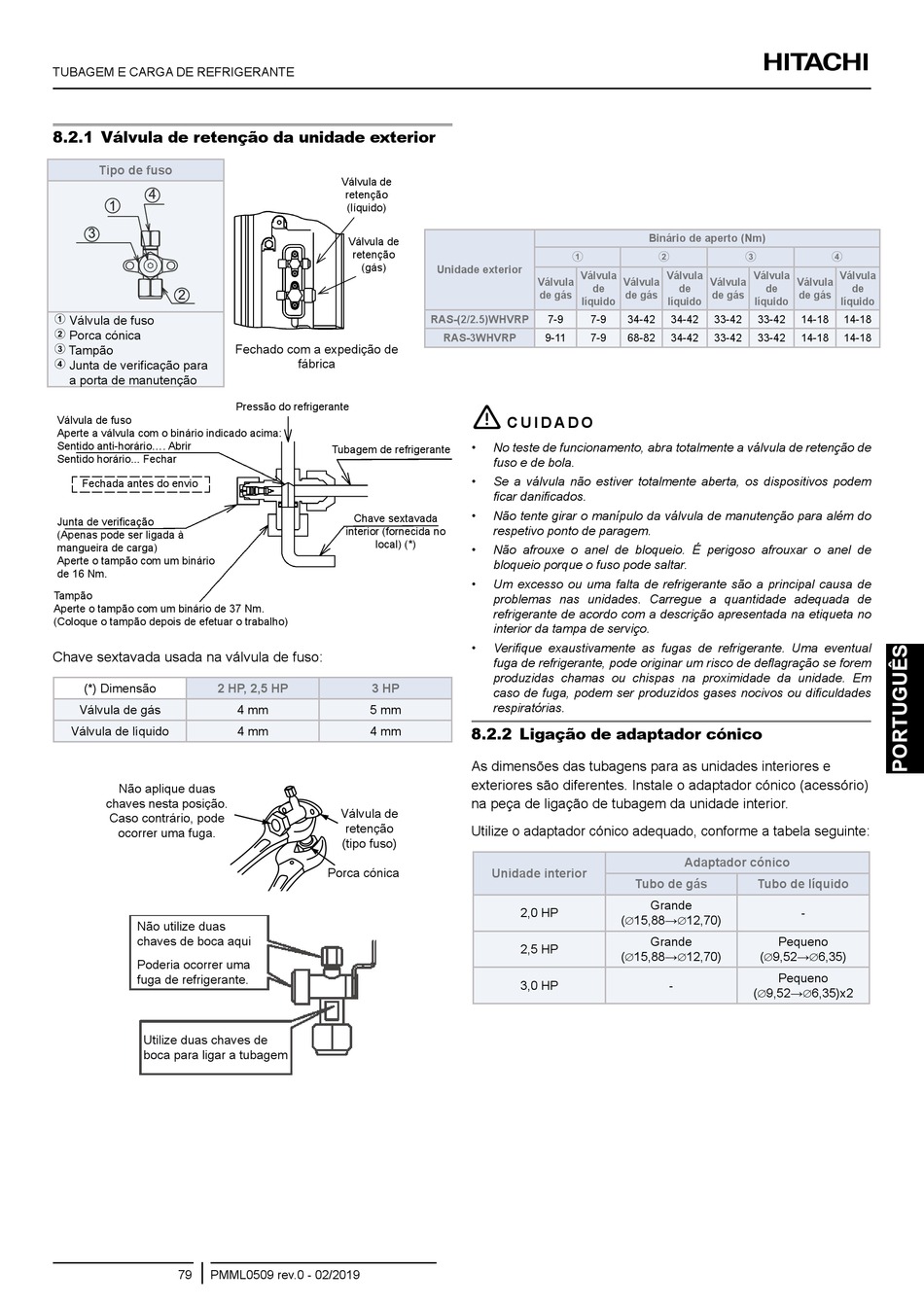

Hitachi RAS-2WHVRP Instruction Manual page 91

TUBAGEM E CARGA DE REFRIGERANTE
8.2.1 Válvula de retenção da unidade exterior
Tipo de fuso
 Válvula de fuso
 Porca cónica
 Tampão
 junta de verificação para
a porta de manutenção
Válvula de fuso
Aperte a válvula com o binário indicado acima:
Sentido anti-horário.... Abrir
Sentido horário... Fechar
Fechada antes do envio
junta de verificação
(Apenas pode ser ligada à
mangueira de carga)
Aperte o tampão com um binário
de 16 Nm.
Tampão
Aperte o tampão com um binário de 37 Nm.
(Coloque o tampão depois de efetuar o trabalho)
Chave sextavada usada na válvula de fuso:
(*) Dimensão 2 hP, 2,5 hP
Válvula de gás
Válvula de líquido
Não aplique duas
chaves nesta posição.
Caso contrário, pode
ocorrer uma fuga.
Não utilize duas
chaves de boca aqui
Poderia ocorrer uma
fuga de refrigerante.
Utilize duas chaves de
boca para ligar a tubagem
79 PMML0509 rev.0 - 02/2019
Válvula de
retenção
(líquido)
Válvula de
retenção
(gás)
Fechado com a expedição de
fábrica
Pressão do refrigerante
Tubagem de refrigerante
Chave sextavada
interior (fornecida no
local) (*)
3 hP
4 mm 5 mm
4 mm 4 mm
Válvula de
retenção
(tipo fuso)
Porca cónica

Unidade exterior
válvula
válvula
de
de gás
líquido
RAS-(2/2.5)whvRP 7-9 7-9
RAS-3whvRP 9-11 7-9
!
C U I D A D O
• No teste de funcionamento, abra totalmente a válvula de retenção de
fuso e de bola.
• Se a válvula não estiver totalmente aberta, os dispositivos podem
ficar danificados.
• Não tente girar o manípulo da válvula de manutenção para além do
respetivo ponto de paragem.
• Não afrouxe o anel de bloqueio. É perigoso afrouxar o anel de
bloqueio porque o fuso pode saltar.
• Um excesso ou uma falta de refrigerante são a principal causa de
problemas nas unidades. Carregue a quantidade adequada de
refrigerante de acordo com a descrição apresentada na etiqueta no
interior da tampa de serviço.
• Verifique exaustivamente as fugas de refrigerante. Uma eventual
fuga de refrigerante, pode originar um risco de deflagração se forem
produzidas chamas ou chispas na proximidade da unidade. Em
caso de fuga, podem ser produzidos gases nocivos ou dificuldades
respiratórias.
8.2.2 Ligação de adaptador cónico
As dimensões das tubagens para as unidades interiores e
exteriores são diferentes. Instale o adaptador cónico (acessório)
na peça de ligação de tubagem da unidade interior.
Utilize o adaptador cónico adequado, conforme a tabela seguinte:
Unidade interior
2,0 HP
2,5 HP
3,0 HP
Binário de aperto (Nm)
 
válvula válvula
válvula válvula
de de
de gás de gás
líquido líquido
34-42 34-42 33-42 33-42
68-82 34-42 33-42 33-42
Adaptador cónico
Tubo de gás Tubo de líquido
Grande
( 15,88→ 12,70)
∅ ∅
Grande Pequeno
( 15,88→ 12,70) ( 9,52→
∅ ∅ ∅
Pequeno
-
( 9,52→
∅

válvula
válvula
de
de gás
líquido
14-18 14-18
14-18 14-18
-
6,35)
∅
6,35)x2
∅
