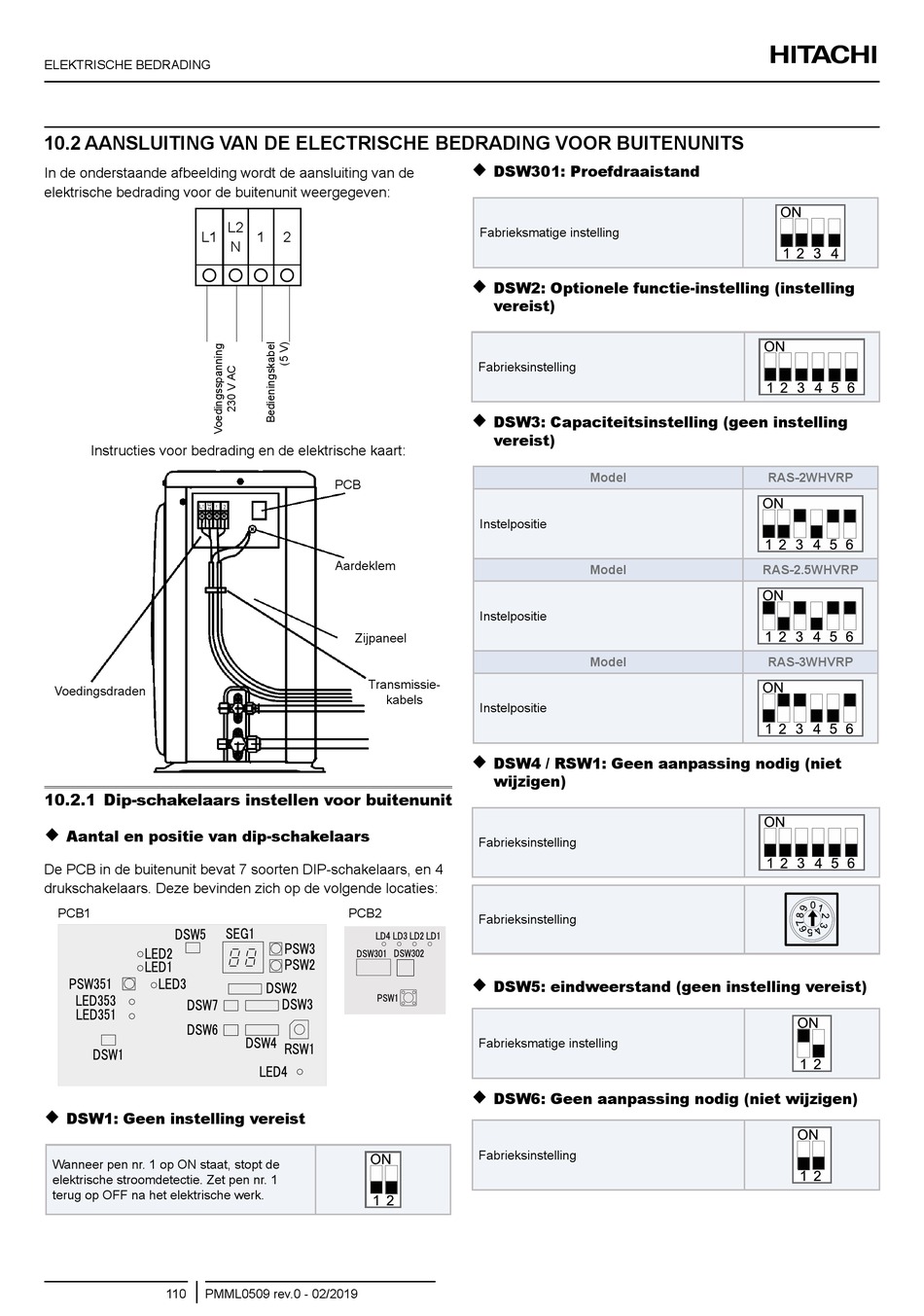

ELEKTRISCHE BEDRADING
10.2 AANSlUITINg vAN DE ElECTRISChE BEDRADINg vOOR BUITENUNITS
In de onderstaande afbeelding wordt de aansluiting van de
elektrische bedrading voor de buitenunit weergegeven:
L1
   
Instructies voor bedrading en de elektrische kaart:
Voedingsdraden
10.2.1 Dip-schakelaars instellen voor buitenunit

Aantal en positie van dip-schakelaars
De PCB in de buitenunit bevat 7 soorten DIP-schakelaars, en 4
drukschakelaars. Deze bevinden zich op de volgende locaties:
PCB1
PCB1

DSW1: Geen instelling vereist
Wanneer pen nr. 1 op ON staat, stopt de
elektrische stroomdetectie. Zet pen nr. 1
terug op OFF na het elektrische werk.
110 PMML0509 rev.0 - 02/2019
L2
1 2
N
PCB
Aardeklem
Zijpaneel
Transmissie-
kabels
PCB2
PCB2

DSW301: Proefdraaistand
Fabrieksmatige instelling

DSW2: Optionele functie-instelling (instelling
vereist)
Fabrieksinstelling

DSW3: Capaciteitsinstelling (geen instelling
vereist)
Model
Instelpositie
Model
Instelpositie
Model
Instelpositie

DSW4 / RSW1: Geen aanpassing nodig (niet
wijzigen)
Fabrieksinstelling
Fabrieksinstelling

DSW5: eindweerstand (geen instelling vereist)
Fabrieksmatige instelling

DSW6: Geen aanpassing nodig (niet wijzigen)
Fabrieksinstelling
RAS-2whvRP
RAS-2.5whvRP
RAS-3whvRP
