GERÄTEINSTALLATION
7.3 vORAUSSETzUNgEN FüR DEN INSTAllATIONSORT

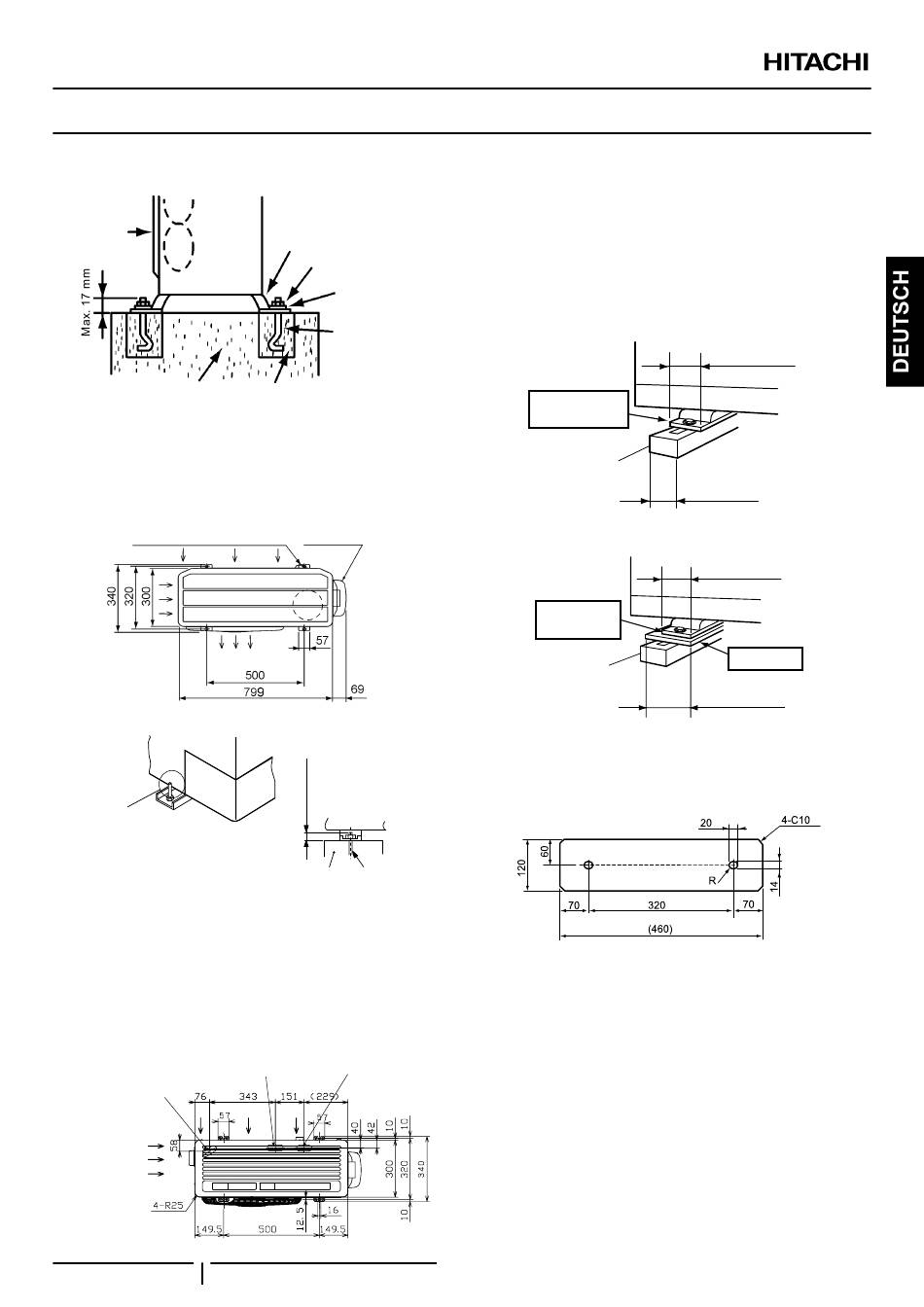

1 Sichern Sie das Außengerät mit den Ankerschrauben.
Beton
Befestigen Sie das Außengerät unter Verwendung von
speziellen, werkseitig mitgelieferten Unterlegscheiben mit
den Ankerschrauben.
2 Wenn Sie das Außengerät installieren, befestigen Sie es mit
Ankerschrauben.
Achten Sie auf die Lage der Löcher für die Befestigung.
M10-Bohrung für Ankerschraube (Ø 12)
Vorderseite
3 Beispiele zur Befestigung des Außengeräts mit Ankerschrauben.
A
Schneiden Sie diesen Teil
aus, wenn dieser Typ von
Ankerschrauben verwendet wird.
Andernfalls kann die Gehäuseverkleidung
nur schwierig entfernt werden.
4 Sorgen Sie für einen ausreichenden Kondenswasserabfluss
um das Fundament. Wenn Sie das Außengerät auf einem
Dach oder auf einer Veranda installieren, kann das abgeleitete
Kondenswasser bei niedrigen Temperaturen gefrieren. Lassen
Sie das Kondenswasser deshalb nicht in Bereiche abfließen,
in denen oft Personen entlanggehen, denn es besteht Rutsch-
gefahr. Sorgen Sie bei einer Installation an einem derartigen
Ort für einen zusätzlichen Wasserablauf um das Fundament.
Ausgestanzte Ablauföffnung
für Abflussleitung
Ausgestanzte
Ablauföffnung
35 PMML0509 rev.0 - 02/2019
Boden des
Außengeräts
Mutter
Spezial-
Unterlegscheibe
(M12)
Ankerschrauben
Mörtelfüllung
Rohrleitungsabdeckung
Ankerschraube
Beton
Ausgestanzte
Ablauföffnung
Vorderseite
5 Der gesamte Fuß des Außengeräts sollte bei der Installation
auf dem Untergrund stehen. Bei der Verwendung einer
Vibrationsdämpfermatte sollte das Gerät genauso platziert
werden. Wenn Sie das Außengerät auf einem Rahmen
(nicht mitgeliefert) installieren, verwenden Sie entsprechend
breite Metallplatten, um, wie in der Abbildung gezeigt, eine
ausreichende Auflagestabilität zu erzielen.
Außengerät liegt
nicht stabil auf
Rahmen
RIChTIg
Außengerät
liegt stabil auf
Rahmen
Empfohlene Metallplattengröße (nicht mitgeliefert)
- Material: Heiß gewalzte Baustahlplatte (SPHC)
Plattenstärke: 4.5T
-
FAlSCh
57 mm
Grundplattenbreite
des Außengeräts
60 mm
Rahmenbreite
(nicht mitgeliefert)
57 mm
Grundplattenbreite
des Außengeräts
Metallplatte
100 mm oder mehr
Metallplatte
