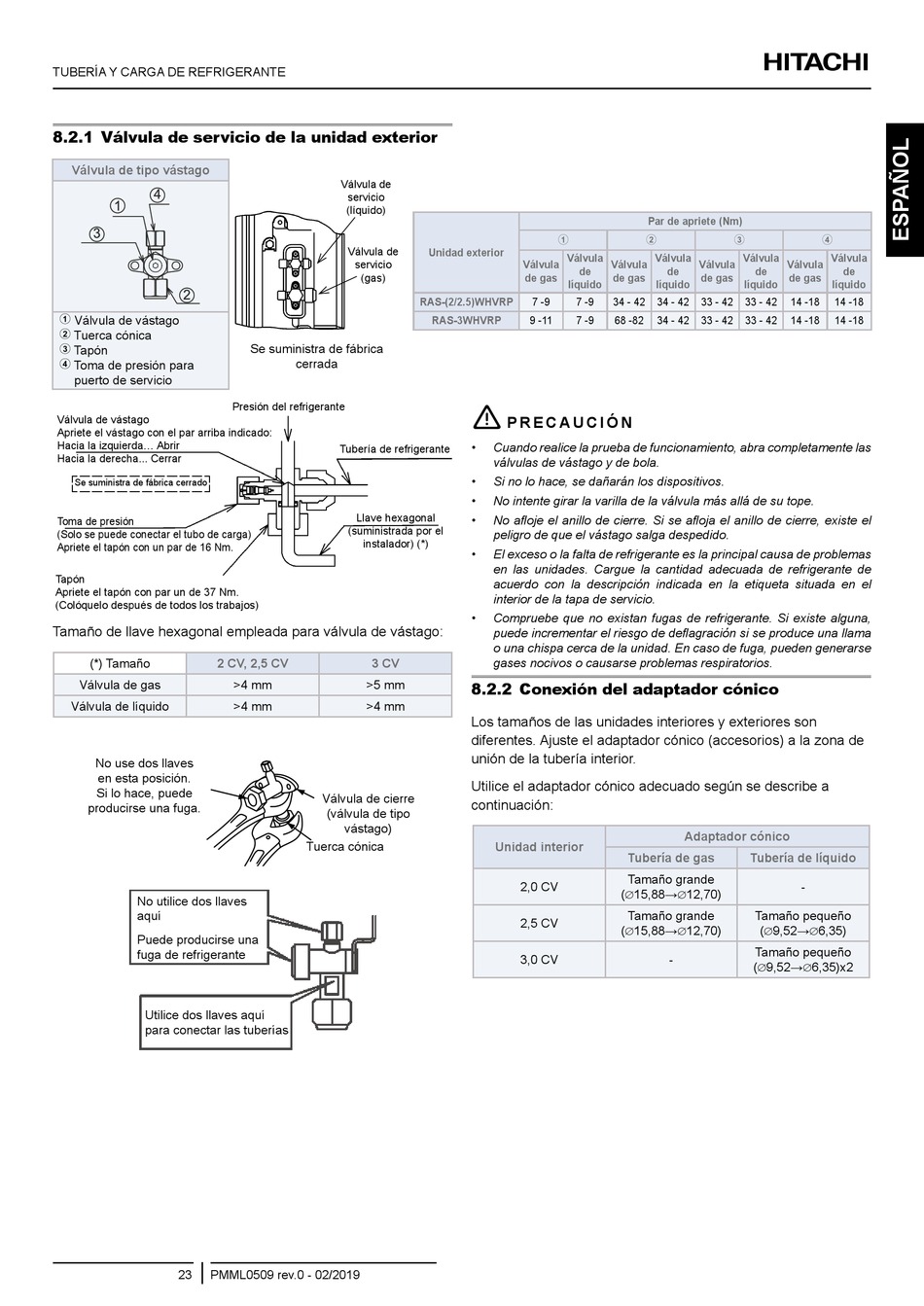

TUBERíA Y CARGA DE REFRIGERANTE
8.2.1 Válvula de servicio de la unidad exterior
válvula de tipo vástago
 Válvula de vástago
 Tuerca cónica
 Tapón
 Toma de presión para
puerto de servicio
Válvula de vástago
Apriete el vástago con el par arriba indicado:
Hacia la izquierda... Abrir
Hacia la derecha... Cerrar
Se suministra de fábrica cerrado
Toma de presión
(Solo se puede conectar el tubo de carga)
Apriete el tapón con un par de 16 Nm.
Tapón
Apriete el tapón con par un de 37 Nm.
(Colóquelo después de todos los trabajos)
Tamaño de llave hexagonal empleada para válvula de vástago:
2 Cv, 2,5 Cv
(*) Tamaño
Válvula de gas
Válvula de líquido
No use dos llaves
en esta posición.
Si lo hace, puede
producirse una fuga.
No utilice dos llaves
aquí
Puede producirse una
fuga de refrigerante
Utilice dos llaves aquí
para conectar las tuberías
23 PMML0509 rev.0 - 02/2019
Válvula de
servicio
(líquido)
Válvula de
servicio
(gas)
Se suministra de fábrica
cerrada
Presión del refrigerante
Tubería de refrigerante
Llave hexagonal
(suministrada por el
instalador) (*)
3 Cv
>4 mm >5 mm
>4 mm >4 mm
Válvula de cierre
(válvula de tipo
vástago)
Tuerca cónica

Unidad exterior
válvula
válvula
de
de gas
líquido
RAS-(2/2.5)whvRP 7 -9 7 -9
RAS-3whvRP 9 -11 7 -9
!
P R E C A U C I Ó N
• Cuando realice la prueba de funcionamiento, abra completamente las
válvulas de vástago y de bola.
• Si no lo hace, se dañarán los dispositivos.
• No intente girar la varilla de la válvula más allá de su tope.
• No afloje el anillo de cierre. Si se afloja el anillo de cierre, existe el
peligro de que el vástago salga despedido.
• El exceso o la falta de refrigerante es la principal causa de problemas
en las unidades. Cargue la cantidad adecuada de refrigerante de
acuerdo con la descripción indicada en la etiqueta situada en el
interior de la tapa de servicio.
• Compruebe que no existan fugas de refrigerante. Si existe alguna,
puede incrementar el riesgo de deflagración si se produce una llama
o una chispa cerca de la unidad. En caso de fuga, pueden generarse
gases nocivos o causarse problemas respiratorios.
8.2.2 Conexión del adaptador cónico
Los tamaños de las unidades interiores y exteriores son
diferentes. Ajuste el adaptador cónico (accesorios) a la zona de
unión de la tubería interior.
Utilice el adaptador cónico adecuado según se describe a
continuación:
Unidad interior
2,0 CV
2,5 CV
3,0 CV
Par de apriete (Nm)
 
válvula válvula
válvula válvula
de de
de gas de gas
líquido líquido
34 - 42 34 - 42 33 - 42 33 - 42
68 -82 34 - 42 33 - 42 33 - 42
Adaptador cónico
Tubería de gas Tubería de líquido
Tamaño grande
( 15,88→ 12,70)
∅ ∅
Tamaño grande Tamaño pequeño
( 15,88→ 12,70) ( 9,52→
∅ ∅ ∅
Tamaño pequeño
-
( 9,52→
∅

válvula
válvula
de
de gas
líquido
14 -18 14 -18
14 -18 14 -18
-
6,35)
∅
6,35)x2
∅
