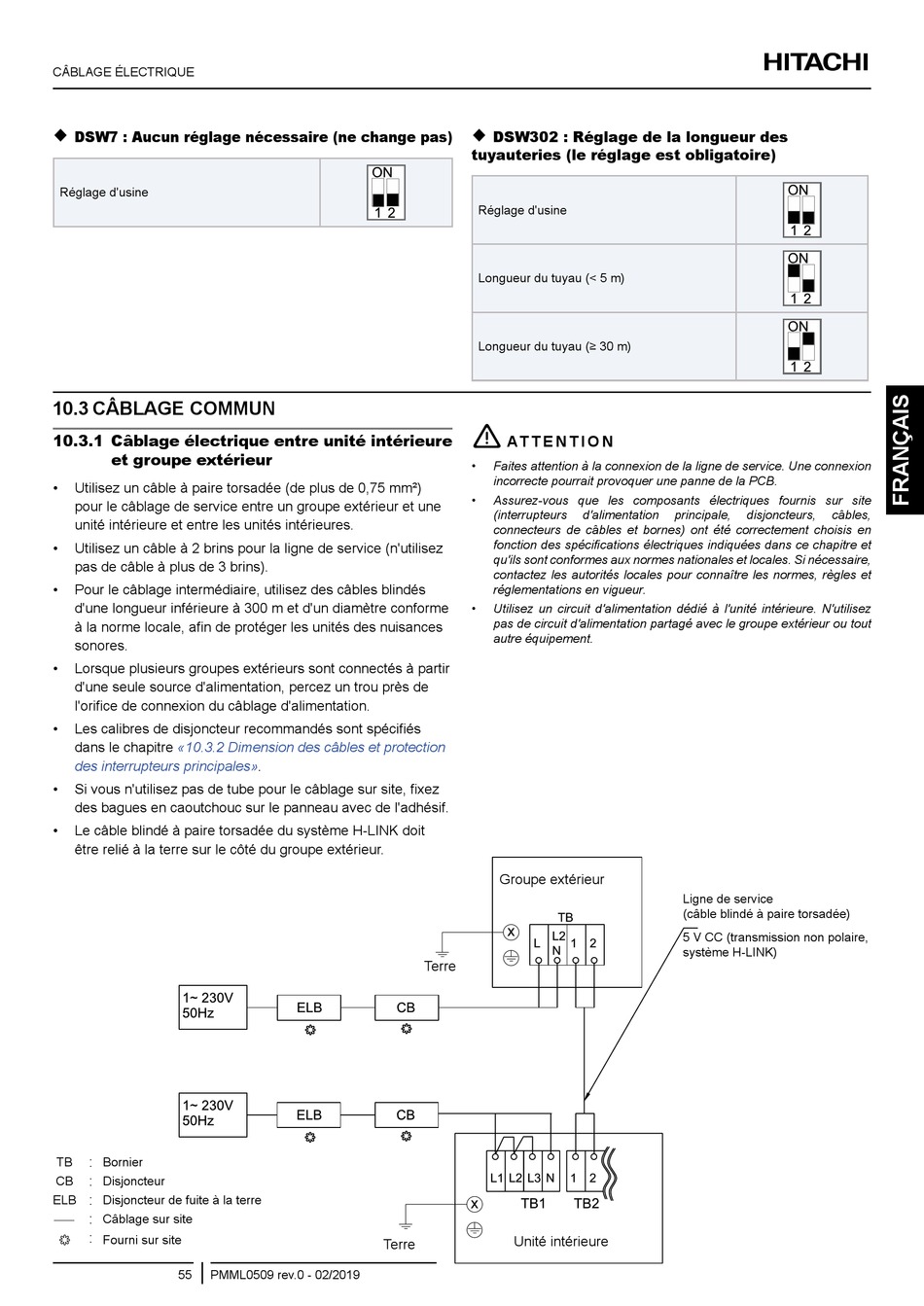

CâBLAGE ÉLECTRIQUE

DSW7 : Aucun réglage nécessaire (ne change pas)
Réglage d'usine
10.3 CâBlAgE COMMUN
10.3.1 Câblage électrique entre unité intérieure
et groupe extérieur
• Utilisez un câble à paire torsadée (de plus de 0,75 mm²)
pour le câblage de service entre un groupe extérieur et une
unité intérieure et entre les unités intérieures.
• Utilisez un câble à 2 brins pour la ligne de service (n'utilisez
pas de câble à plus de 3 brins).
• Pour le câblage intermédiaire, utilisez des câbles blindés
d'une longueur inférieure à 300 m et d'un diamètre conforme
à la norme locale, afin de protéger les unités des nuisances
sonores.
• Lorsque plusieurs groupes extérieurs sont connectés à partir
d'une seule source d'alimentation, percez un trou près de
l'orifice de connexion du câblage d'alimentation.
• Les calibres de disjoncteur recommandés sont spécifiés
dans le chapitre «10.3.2 Dimension des câbles et protection
des interrupteurs principales».
• Si vous n'utilisez pas de tube pour le câblage sur site, fixez
des bagues en caoutchouc sur le panneau avec de l'adhésif.
• Le câble blindé à paire torsadée du système H-LINK doit
être relié à la terre sur le côté du groupe extérieur.
:
TB Bornier
:
CB Disjoncteur
:
ELB Disjoncteur de fuite à la terre
:
Câblage sur site
:
Fourni sur site
55 PMML0509 rev.0 - 02/2019

DSW302 : Réglage de la longueur des
tuyauteries (le réglage est obligatoire)
Réglage d'usine
Longueur du tuyau (< 5 m)
Longueur du tuyau (≥ 30 m)
!
AT T E N T I O N
• Faites attention à la connexion de la ligne de service. Une connexion
incorrecte pourrait provoquer une panne de la PCB.
• Assurez-vous que les composants électriques fournis sur site
(interrupteurs
connecteurs de câbles et bornes) ont été correctement choisis en
fonction des spécifications électriques indiquées dans ce chapitre et
qu'ils sont conformes aux normes nationales et locales. Si nécessaire,
contactez les autorités locales pour connaître les normes, règles et
réglementations en vigueur.
• Utilisez un circuit d'alimentation dédié à l'unité intérieure. N'utilisez
pas de circuit d'alimentation partagé avec le groupe extérieur ou tout
autre équipement.
Groupe extérieur
x
Terre
x
Unité intérieure
Terre
d'alimentation principale, disjoncteurs,
Ligne de service
(câble blindé à paire torsadée)
5 V CC (transmission non polaire,
système H-LINK)
câbles,
