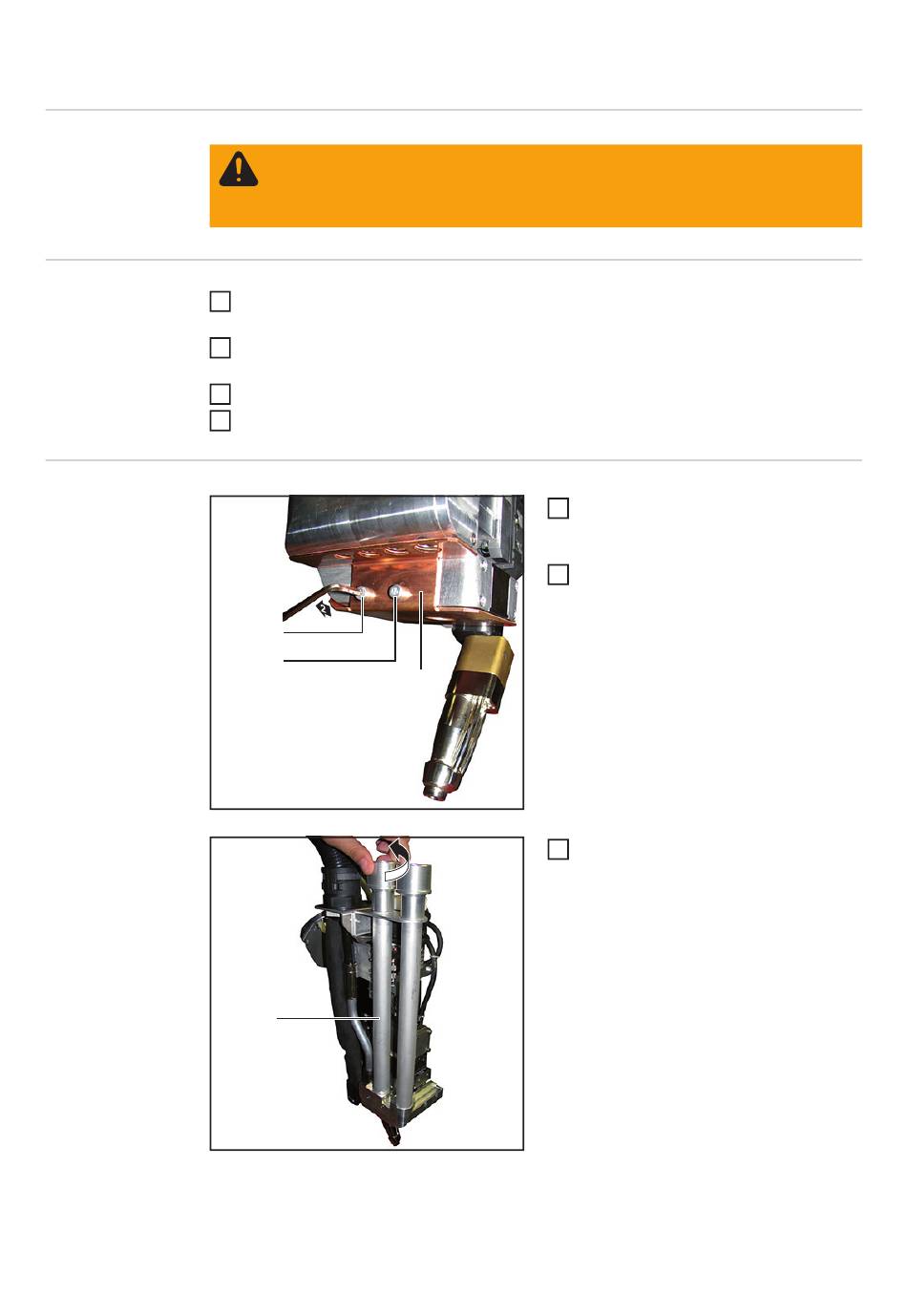

Laser-Optik Tauschen; Sicherheit; Vorbereitung; Laser-Optik Ausbauen - Fronius LaserHybrid Ultracompact Operating Instructions Manual

Laser-Optik tauschen

Sicherheit

Vorbereitung

1
2
3
4
Laser-Optik aus-
bauen
42
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Perso-
nen- und Sachschäden verursachen. Die Montage darf nur von geschultem Fach-
personal durchgeführt werden! Beachten Sie die Sicherheitsvorschriften in der
Bedienungsanleitung, insbesondere den Teil „Sicherheitstechnische Inspektion".
Laser-Schweißkopf so positionieren, dass die Laser-Optik vertikal ist und möglichst
leicht zugänglich ist
LWL-Kabel gemäß Bedienungsanleitung der Laser-Optik von der Laser-Optik ab-
schließen
Schutzabdeckung auf die Laser-Optik aufsetzen
Schlauch für Abluft Cross-Jet abschließen
(1)
(2)
(3)
3
(4)
Innensechskant-Schrauben (1) und (2)
1
entfernen
SW 3 mm
Spritzerschutz-Blech (3) nach hinten
2
schieben und abnehmen
Absaugungsrohr (4) herausschrauben
3
