Positions De Montage Pour L'installation De L'optique Laser - Fronius LaserHybrid Ultracompact Operating Instructions Manual

(17)
(18)

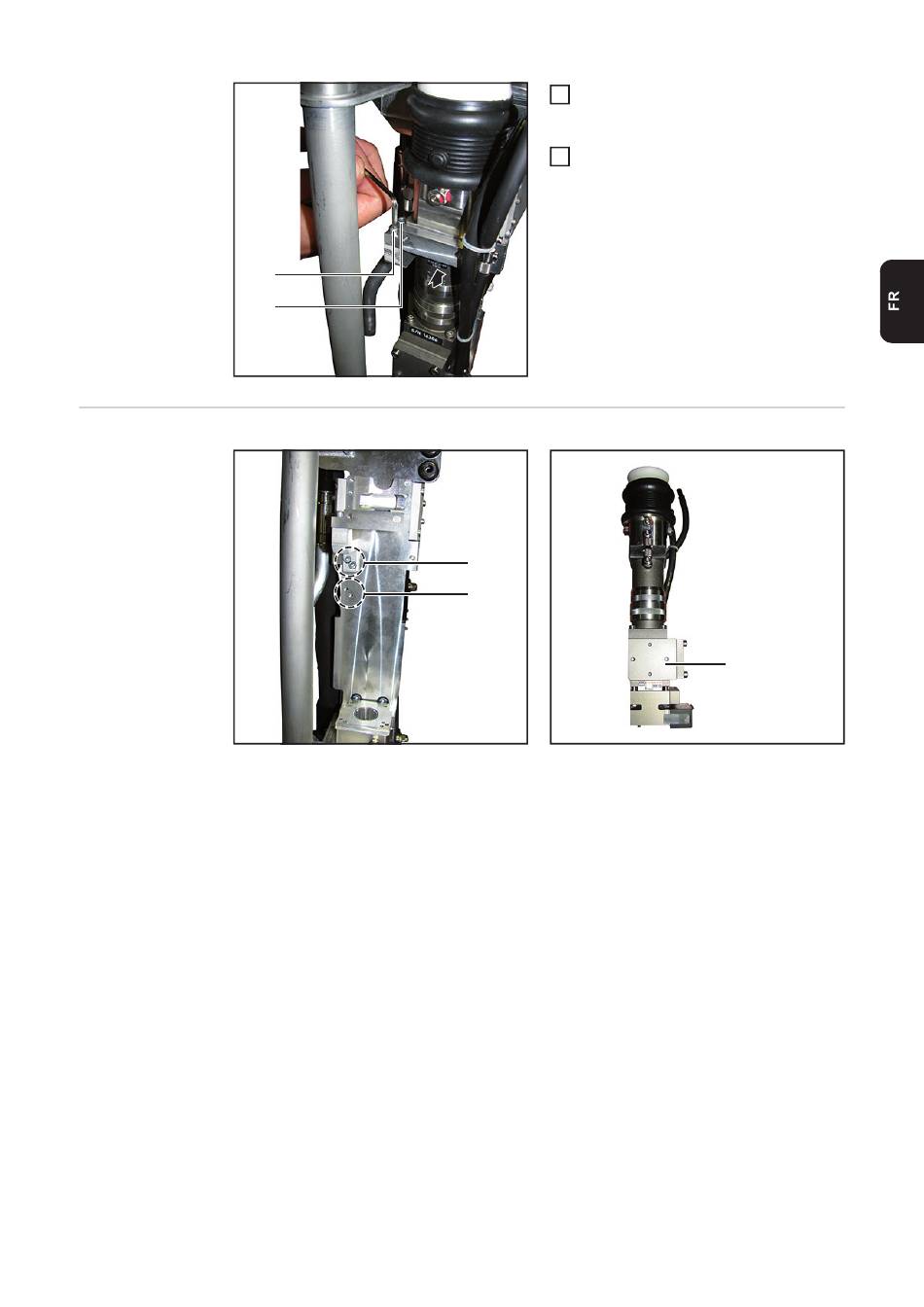

Positions de
montage pour
l'installation de
l'optique laser
(A)
(B)
1 4
Position de montage pour optique laser avec module caméra
Position de montage pour optique laser sans module caméra
Déserrer 2 les vis à tête à six pans
13
creux (17) et (18)
ouverture de clé 3 mm
Retirer l'optique laser par le haut
14
(A)
(B)
par ex. optique laser avec module caméra (1)
(sans caméra)
(1)
149
