Installer L'optique Laser - Fronius LaserHybrid Ultracompact Operating Instructions Manual

Installer l'optique IMPORTANT ! Lors du remplacement de l'optique laser, vérifier que l'optique laser et la
laser torche de soudage soient compatibles en termes de distance focale.
(10)
150
2
2
2
(1) (2)
(9)
(7)
(8)
IMPORTANT ! Lors de l'installation de l'op-
tique laser, vérifier que les goujons d'ad-
aptation soient bien sur la partie inférieure
de l'optique laser dans les ouvertures pré-
vues à cet effet.

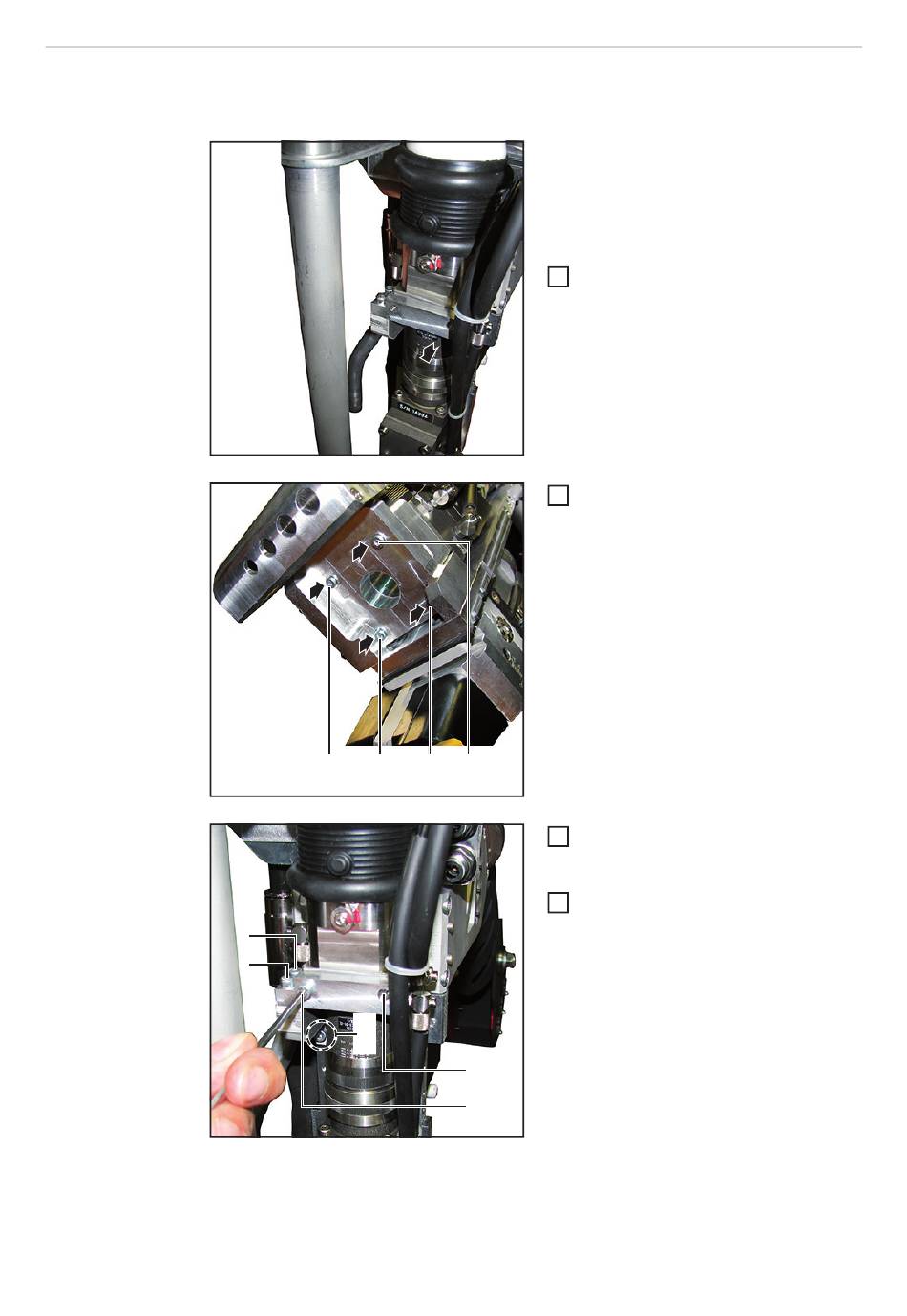

Installer l'optique laser dans la tête de
1
soudage par le haut
1
Placer et serrer les 4 vis à tête à six
2
pans creux (1) - (4) sur la partie inféri-
eure de la tête de soudage laser
ouverture de clé 2,5 mm
2
(3) (4)
Déserrer les 6 vis à tête à six pans
3
creux (5) - (10)
ouverture de clé 3 mm
Serrer les vis à tête à six pans creux (5)
4
- (10) en respectant l'ordre suivant :
1. (5) + (6)
2. (7) + (8)
3. (9) + (10)
(5)
(6)
